Isi Kandungan
- Pemasangan Pemegang Peranti
- Pemasangan Pemegang Peranti
- Membongkar Axiom
- Pasang Unit Utama, Kad Reflektif
- Pasang Puck
- Pasang Semula Axiom
Komponen Kit Komponen

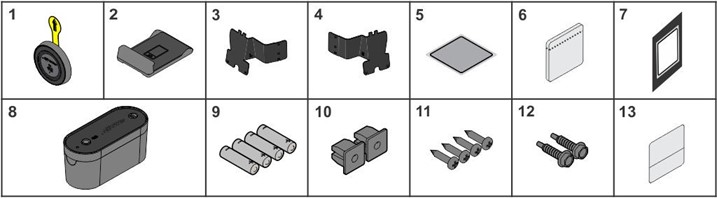

Komponen Kit Pemegang Peranti Insignia dan Axiom Komponen
| Item | Penerangan | Kuantiti |
| 1 | Puck (Lihat Artikel Pemasangan Puck) | 1 |
| 2 | Rak Pemegang Peranti | 1 |
| 3 | Pendakap Kiri | 1 |
| 4 | Pendakap Kanan | 1 |
| 5 | Pita Reflektor (Lihat Artikel Pemasangan Unit Utama dan Kad Reflektif) | 1 |
| 6 | Tisu Alkohol (3 pek) | 1 |
| 7 | Penutup Penghitung Rep | 1 |
| 8 | Unit Utama (Lihat Artikel Pemasangan Unit Utama dan Kad Reflektif) | 1 |
| 9 | Bateri AA | 4 |
| 10 | Grommet | 2 |
| 11 | 8 X 3/4 PHL PAN Screw | 4 |
| 12 | 8-18 X 3/4 Self Tapping Screw | 2 |
| 13 | Label Siri | 1 |
Pemasangan Pemegang Peranti
Lokasi Pemegang Peranti Axiom
| Model Axiom | Penerangan | Kedudukan Pemegang Peranti: Biru |
| OP-AB | Abdomen | Kiri |
| OP-ABBA | Abdomen/Peregangan Belakang | Kiri |
| OP-BC | Keriting Biseps | Luar Kiri (lihat ilustrasi) |
| OP-BT | Keriting Biseps/Peregangan Triseps | Luar Kiri (lihat ilustrasi) |
| OP-CP | Tekan Dada | Kiri |
| OP-FLY | Fly | Luar Kiri (lihat ilustrasi) |
| OP-HAA | Abduktor-Adduktor Pinggul | Kiri |
| OP-LC | Keriting Kaki | Kiri |
| OP-LCE | Keriting Kaki/Peregangan | Kiri |
| OP-LE | Peregangan Kaki | Kiri |
| OP-LP | Tekan Kaki | Kiri |
| OP-LR | Tarik Bawah/Baris | Luar Kiri (lihat ilustrasi) |
| OP-MP | Tekan Pelbagai | Kiri |
| OP-PD | Tarik Bawah | Kanan |
| OP-RW | Baris | Kanan |
| SS-SLCE | Keriting Kaki Duduk/Peregangan | Kiri |
| OP-SP | Tekan Bahu | Kiri |
| OP-TE | Peregangan Triseps | Luar Kiri (lihat ilustrasi) |
1. Pilih pendakap, Kiri atau Kanan, yang diperlukan untuk unit pemegang peranti yang sedang dipasang; buang pendakap yang tidak digunakan. NOTA: Cari potongan 'L' (Kiri) dan 'R' (Kanan) pada pendakap.
| Item | Penerangan | Kuantiti |
| 1 | Pendakap Kiri | 1 |
| 2 | Pendakap Kanan | 1 |

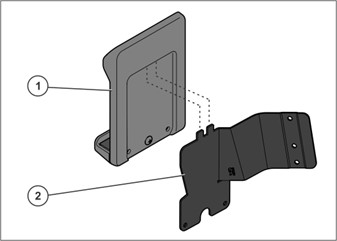

2. Masukkan tab pendakap ke bahagian belakang rak pemegang peranti.
| Item | Penerangan | Kuantiti |
| 1 | Rak Pemegang Peranti | 1 |
| 2 | Pendakap (Kanan) | 1 |
3. Masukkan skru 8 X 3/4 PHL PAN dan ketatkan kepada 16-20 in-lbs (1.8-2.2 Nm).
| Item | Penerangan | Kuantiti |
| 1 | Pemegang Peranti | 1 |
| 2 | Skru PHL PAN 8 X 3/4 | 2 |
Pemasangan Pemegang Peranti Axiom
Lokasi Pemasangan Pemegang Peranti
Terdapat dua kaedah pemasangan untuk pemegang peranti: di dalam dan di luar.
Di dalam Pemasangan
Pemegang peranti dipasang di dalam menara.
Terdapat dua variasi Di luar Pemasangan: Atas dan Bawah.

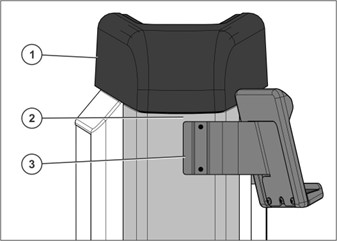

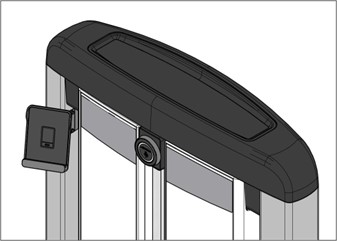

Di luar Pemasangan: Atas (OP-BC, OP-BT, OP-TE)
Pemegang peranti dipasang di luar menara
| Item | Penerangan | Kuantiti |
| 1 | Penutup Menara | 1 |
| 2 | Rangka Menara | 1 |
| 3 | Pemegang Peranti | 1 |

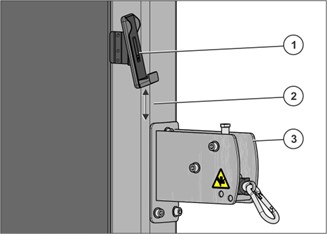

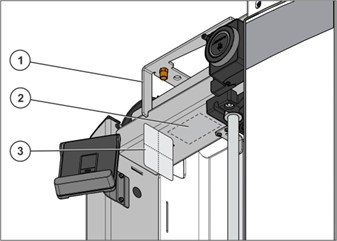

Di luar Pemasangan: Bawah (OP-FLY, OP-LR).

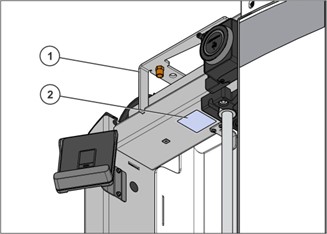

Dipasang pada rangka menara, bersebelahan dengan penutup belakang, 3.5 inci (8.99cm) di atas kurungan pulley.
| Item | Penerangan | Kuantiti |
| 1 | Pemegang Peranti | 1 |
| 2 | Rangka Menara | 1 |
| 3 | Kurungan Pulley | 1 |
Membuka Axiom

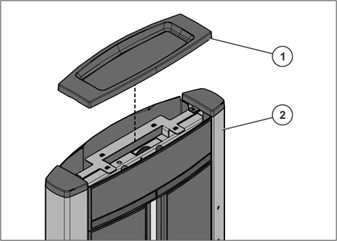

1. Angkat dan keluarkan dulang penutup atas dari menara.
| Item | Penerangan | Kuantiti |
| 1 | Dulang Penutup Atas | 1 |
| 2 | Menara | 1 |

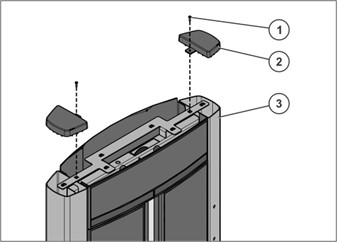

2. Longgarkan dan keluarkan skru dan penutup tiub dari menara.
| Item | Penerangan | Kuantiti |
| 1 | Skru PHL PAN 8 X 3/4 | 2 |
| 2 | Penutup Tiub | 2 |
| 3 | Menara | 1 |

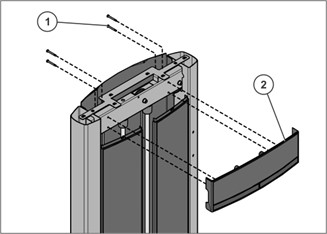

3. Longgarkan dan keluarkan skru M6 X 50mm HCS dan penutup depan.
| Item | Penerangan | Kuantiti |
| 1 | Skru M6 X 50mm HCS | 4 |
| 2 | Penutup Depan | 1 |

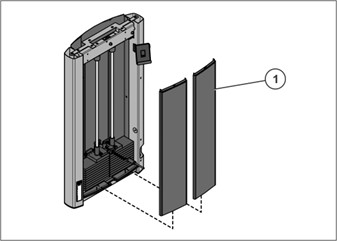

4. Angkat dan keluarkan penutup depan dengan berhati-hati, jika dilengkapi.
| Item | Penerangan | Kuantiti |
| 1 | Penutup Depan | 2 |

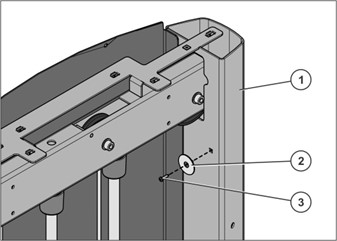

5. Longgarkan dan keluarkan Skru PHL PAN 8 X 3/4 dan Grommet Penahan Penutup dari menara.
| Item | Penerangan | Kuantiti |
| 1 | Menara | 1 |
| 2 | Grommet Penahan Penutup | 1 |
| 3 | Skru PHL PAN 8 X 3/4 | 1 |

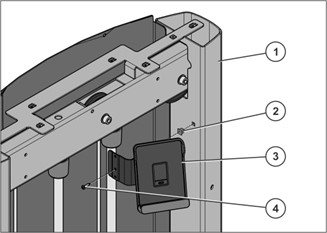

6. Masukkan grommet ke dalam lubang segi empat sedia ada pada menara dan masukkan skru PHL PAN 8 X 3/4 ke dalam lubang tengah pemegang peranti. Ketatkan kepada 16-20 in-lbs (1.8-2.2 Nm).
| Item | Description | Qty. |
| 1 | Menara | 1 |
| 2 | Grommet | 1 |
| 3 | Pemegang Peranti | 1 |
| 4 | 8 X 3/4 PHL PAN Screw | 1 |
7. Pastikan pemegang peranti tegak dan pasangkan lubang atas pemegang peranti ke menara dengan 8-18 X 3/4 Self Tapping Screw. Jangan ketatkan terlalu kuat. Ketatkan kepada 16-20 in-lbs (1.8-2.2 Nm).
| Item | Description | Qty. |
| 1 | Menara | 1 |
| 2 | Pemegang Peranti | 1 |
| 3 | 8-18 X 3/4 Self Tapping Screw | 1 |
Pemasangan Pemegang Peranti Selesai
Pemasangan Unit Utama
Unit utama digunakan bersama dengan puck pada mesin gim, yang dilengkapi dengan timbunan berat. Unit utama dipasang pada plat atas timbunan berat, dengan garis pandangan bebas ke pelekat reflektif yang dilekatkan pada permukaan rata di atas unit utama. Pelekat reflektif wajib dilekatkan pada kawasan yang sesuai di dalam mesin dengan garis pandangan bebas ke unit utama. Sensor optik harus bergerak bersama dengan timbunan berat dalam garis lurus terhadap pelekat reflektif. Harus ada medan pandangan bebas, kira-kira +/- 10 darjah dari sensor terhadap pelekat reflektif. Jarak maksimum antara unit utama dalam kedudukan terendahnya dan kad reflektif di atas adalah 160cm/63 inci.

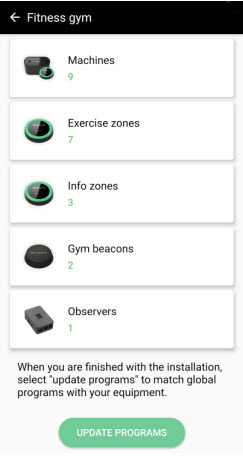

Gunakan Aplikasi LF Assist
Perancang Life Fitness sepatutnya telah memberikan anda akses ke fasiliti di mana anda sedang memasang. Jika anda tidak melihat fasiliti tersebut, hubungi perancang. Mereka boleh menambah akaun anda hampir secara langsung. Jika anda perlu menyegarkan senarai selepas perubahan dibuat, klik pada 3 titik di penjuru kanan atas dan klik muat semula gim.

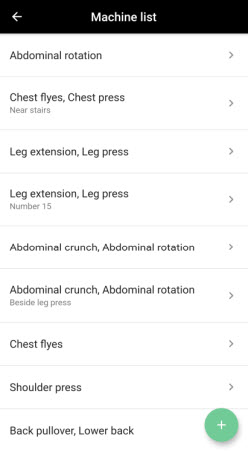

1. Tekan tab mesin dalam gambaran keseluruhan tapak.
2. Tekan butang “+” dalam gambaran keseluruhan mesin.

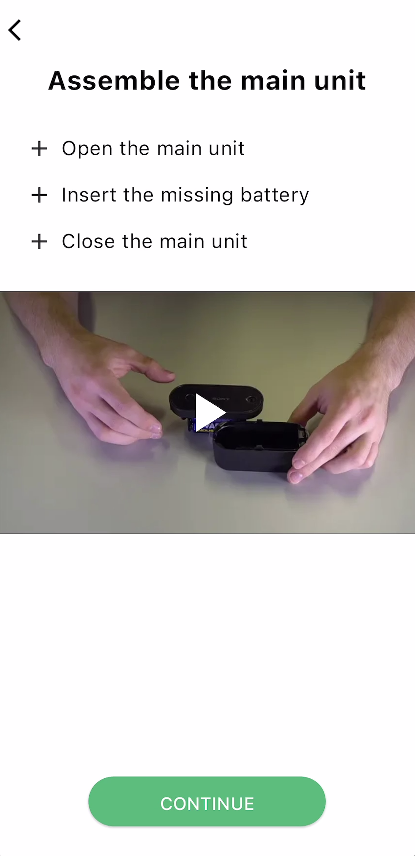

3. Buka unit utama dengan menekan bahagian atas dan menolaknya sedikit ke bawah (melepaskan mekanisme pengunci) dan kemudian gelongsorkan ke depan (sepanjang panjang). Gelongsorkan bahagian atas dan angkat dari bekas. Label putih terletak di sebelah pek bateri pada satu sisi. Nota: pasang satu bateri dari pembungkusan, Anda mesti memasang semua empat bateri dengan betul agar unit berfungsi.
4. Gelongsorkan bahagian atas dan angkat dari bekas. Pasang bateri AA dengan memastikan semua 4 bateri diletakkan dengan betul. (Unit utama berada dalam mod tidur apabila ia tidak bergerak. Menggoncang unit utama akan membangunkannya. Apabila unit terjaga, lampu LED hijau akan berkelip setiap 3 saat, memancarkan alamat MACnya. Selepas 3 saat tanpa aktiviti, ia akan kembali tidur.)
5. Bersihkan bahagian atas timbunan berat dengan tisu alkohol. Pastikan menunggu beberapa minit sehingga alkohol Isopropil kering sepenuhnya. Pastikan meletakkan unit utama pada plat atas. Bergantung pada jenis timbunan, ia boleh berada di tempat yang berbeza. Pasukan kejuruteraan Life Fitness telah mengesahkan unit utama akan sesuai dengan plat kepala atas produk yang disokong. Permukaan pada timbunan berat harus dibersihkan dengan teliti menggunakan kain lembut dan alkohol Isopropil (juga dikenali sebagai isopropil, isopropanol, atau 2-propanol) dengan kepekatan lebih daripada 95%, sebelum memasang unit utama pada permukaan.
| Item | Description | Qty. |
| 1 | Timbunan Berat | 1 |
| 2 | Tisu Alkohol | 1 |

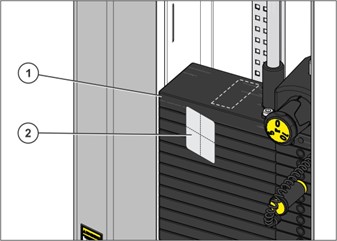

6. Tanggalkan pelindung belakang dari unit utama, pasang unit utama supaya pintu bateri/ penutup atas terbuka ke arah pin tarik - tekan dan lekatkan pada timbunan berat, betul-betul di bawah kad reflektif. Unit utama dihantar dengan penutup plastik pelindung yang mesti ditanggalkan selepas pemasangan. Tingkap sensor mesti bersih dan bebas habuk. Ia boleh dibersihkan dengan kain lembut jika kotor. Nota: Walaupun unit telah dipasang dengan pita Velcro, kami mengesyorkan penggantian bateri tanpa mengambil unit utama dari plat atas dan sebaliknya membuka pintu bateri / penutup atas.
| Item | Description | Qty. |
| 1 | Unit Utama | 1 |
| 2 | Stack Berat | 1 |
7. Sahkan pemasangan unit utama
Pemasangan Unit Utama Selesai
Pasang Kad Reflektif

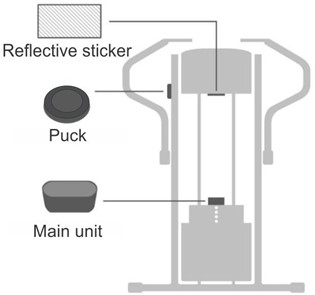

Unit utama dipasang pada plat atas stack berat, dengan garis pandangan bebas ke pelekat reflektif yang dilekatkan pada permukaan rata di atas unit utama. Pelekat reflektif wajib dilekatkan pada kawasan yang sesuai di dalam mesin dengan garis pandangan bebas ke unit utama. Sensor optik akan bergerak bersama-sama dengan stack berat dalam garis lurus terhadap pelekat reflektif. Terdapat medan pandangan bebas, kira-kira +/- 10 darjah dari sensor terhadap pelekat reflektif. Jarak maksimum antara unit utama dalam kedudukan terendahnya dan kad reflektif di atas adalah 160cm/63 inci. Pelekat reflektif yang dihantar bersama unit utama mesti digunakan; tiada kad reflektif lain dibenarkan.
1. Bersihkan bahagian bawah tiang silang menara dengan tisu alkohol. Pastikan menunggu beberapa minit sehingga alkohol Isopropil kering sepenuhnya. Pelekat reflektif mesti dipasang pada permukaan rata yang berserenjang dengan paksi optik sensor seperti yang ditunjukkan. Permukaan mesti dibersihkan dengan alkohol Isopropil (juga dikenali sebagai isopropil, isopropanol, atau 2-propanol) dengan kepekatan lebih daripada 95% dan kain lembut terlebih dahulu.
| Item | Description | Qty. |
| 1 | Menara | 1 |
| 2 | Kawasan untuk Dibersihkan | 1 |
| 3 | Tisu Alkohol | 1 |
2. Tanggalkan pelindung pelekat dan lekatkan reflektor pada bahagian bawah tiang silang menara.
| Item | Description | Qty. |
| 1 | Menara | 1 |
| 2 | Reflektor | 1 |
Gunakan Aplikasi LF Assist

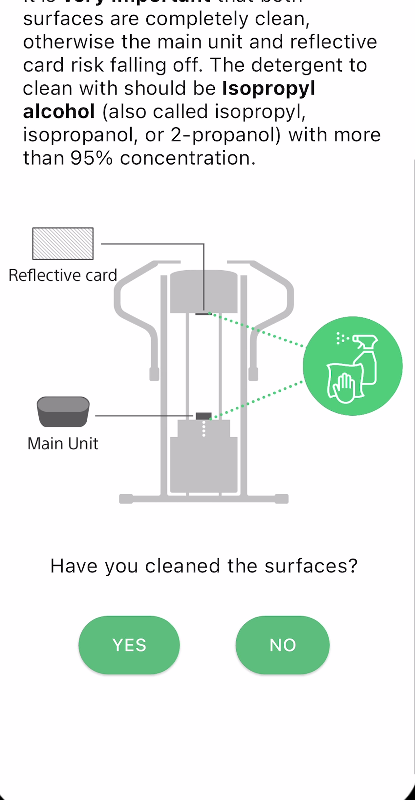

3. Sahkan pembersihan plat berat atas dan menara di mana anda meletakkan kad reflektif

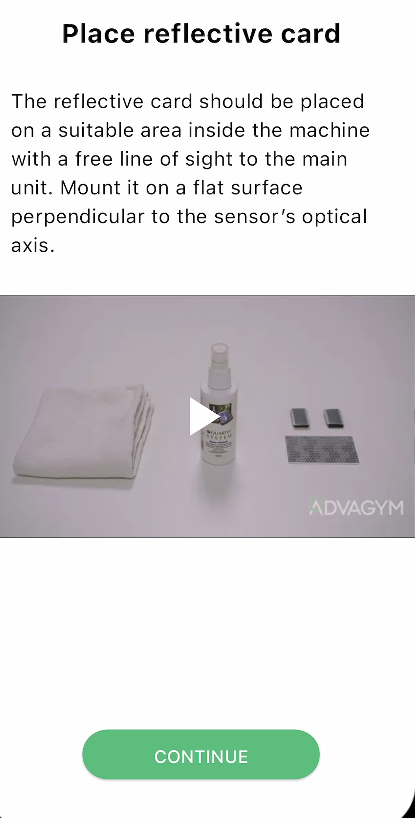

4. Sahkan penempatan kad reflektif

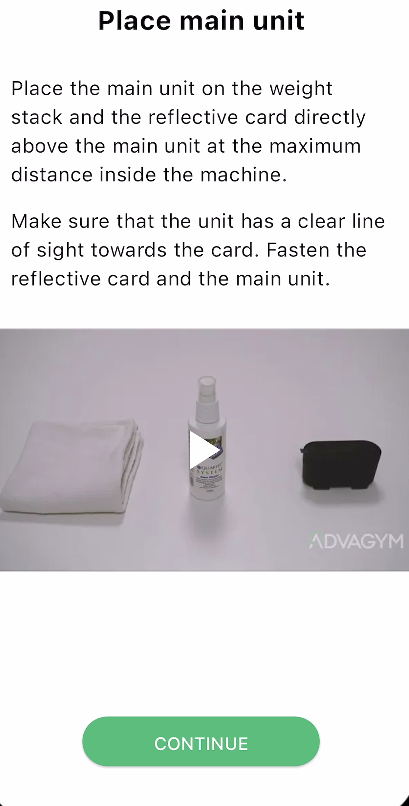

5. Sahkan penempatan unit utama

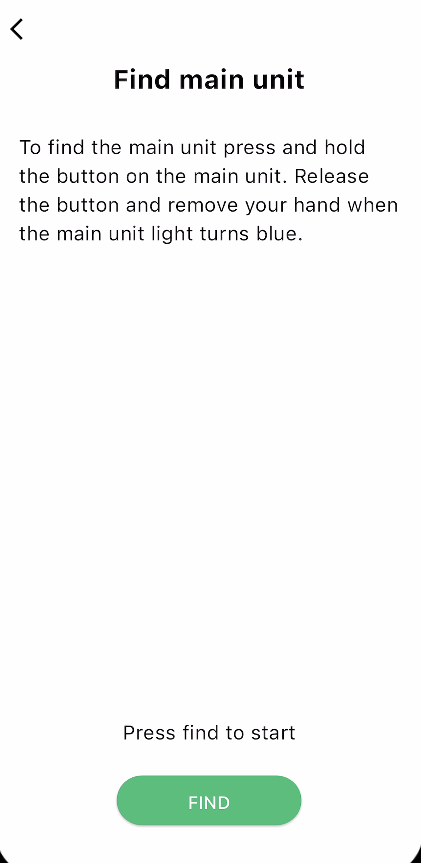

6. Ikuti arahan dalam aplikasi untuk meletakkan unit utama dalam mod pasangan. Tekan Cari
7. Aplikasi kini sedang mencari unit utama dan mengukur isyaratnya.
8. Sahkan bahawa jarak antara unit utama dan kad reflektif adalah kira-kira seperti yang dinyatakan dalam aplikasi.

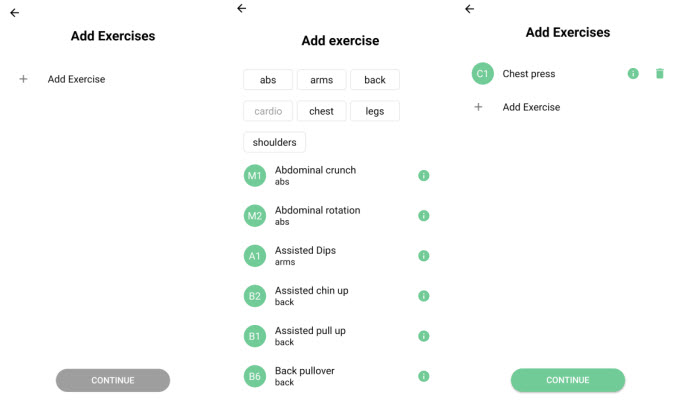

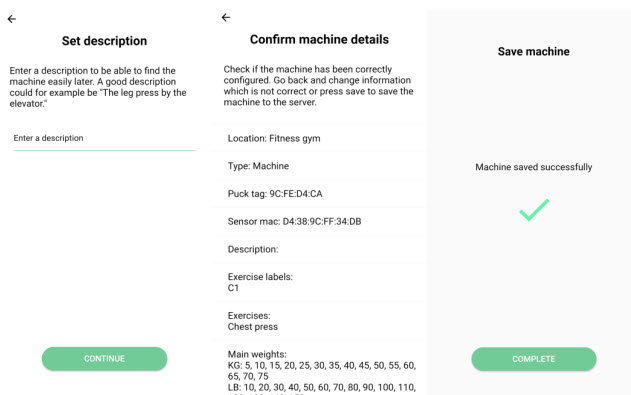

9. Tekan Tambah Senaman untuk menambah senaman atau salin senaman untuk menyalin senaman yang sudah ada dari laman gim. Pilih senaman mesin untuk mesin semasa dengan menekan nama. (Tekan butang info untuk melihat video arahan senaman)
10. Ulang langkah 9 untuk menambah lebih banyak senaman mesin pada mesin seperti chest fly/rear delt, hip adduction/hip abduction assisted dip/chin atau tekan selesai untuk meneruskan.

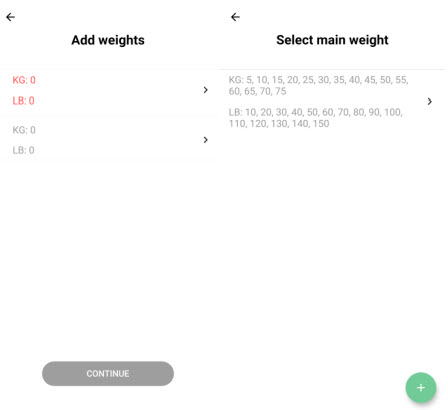

11. Pilih berat utama dengan menekan stack berat atas.
Pilih stack berat utama di antara senarai stack berat atau buat yang baru dengan menekan
butang “+”. (Jika ini adalah mesin pertama yang dipasang di laman gim, senarai akan kosong)

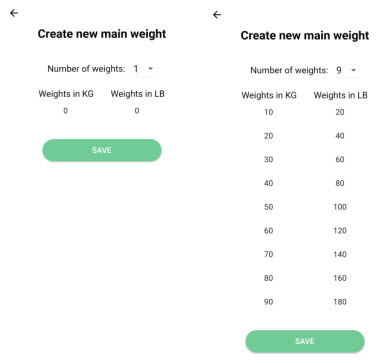

Jika stack berat utama mesin tidak wujud dalam senarai, buat yang baru dengan mengikuti langkah-langkah ini:
Masukkan bilangan berat pada stack berat.
Tambah nilai pertama dan kedua stack berat.
Penyelesaian “smart-add” mengisi senarai yang lain dengan nilai delta berat yang sama seperti pasangan berat terakhir. Sahkan bahawa nilai-nilai adalah betul. Jika tidak, betulkan nilai secara manual mengikut stack berat dari atas ke bawah. Tekan simpan.
Jika mesin mempunyai "berat tambahan":
Pilih berat tambahan dengan menekan timbunan berat di bahagian bawah.
Pilih timbunan berat tambahan di antara senarai timbunan berat atau buat yang baru dengan menekan butang "+". (Jika ini adalah mesin pertama yang dipasang di lokasi, senarai akan kosong)
Jika timbunan berat tambahan mesin tidak wujud dalam senarai, buat yang baru dengan mengikuti
langkah-langkah berikut:
Masukkan bilangan timbunan pada timbunan berat.
Tambah nilai pertama dan kedua pada timbunan berat.
Penyelesaian "smart-add" akan mengisi baki senarai dengan nilai, dengan cara yang sama seperti timbunan unit utama. Sahkan bahawa semua nilai adalah betul. Cara cepat untuk melakukannya adalah dengan memeriksa sama ada nombor paling bawah/paling berat pada timbunan sepadan dengan nombor paling bawah pada aplikasi. Jika tidak, betulkan nilai secara manual mengikut timbunan berat dari atas ke bawah. Tekan simpan.
Pemasangan Puck
Lokasi Puck Axiom
| Model Axiom | Penerangan | Lokasi Puck: Hijau |
| OP-AB | Abdominal | Kiri |
| OP-ABBA | Abdominal/Back Extension | Kiri |
| OP-BC | Biceps Curl | Kiri |
| OP-BT | Biceps Curl/Triceps Extension | Kiri |
| OP-CP | Chest Press | Kiri |
| OP-FLY | Fly | Kanan |
| OP-HAA | Hip Abductor-Adductor | Kiri |
| OP-LC | Leg Curl | Kiri |
| OP-LCE | Leg Curl/Extension | Kiri |
| OP-LE | Leg Extension | Kiri |
| OP-LP | Leg Press | Kiri |
| OP-LR | Pulldown/Row | Kanan |
| OP-MP | Multi-Press | Kiri |
| OP-PD | Pulldown | Kanan |
| OP-RW | Row | Kanan |
| SS-SLCE | Seated Leg Curl/Extension | Kiri |
| OP-SP | Shoulder Press | Kiri |
| OP-TE | Triceps Extension | Kiri |

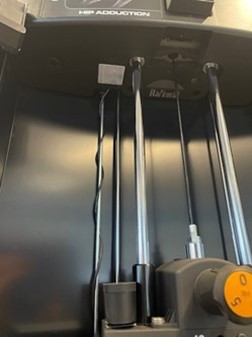

Pemasangan puck pada mesin
1. Bersihkan lokasi dengan tisu alkohol. Pastikan menunggu beberapa minit sehingga alkohol Isopropyl kering sepenuhnya. Tanggalkan pelindung belakang dari puck, kemudian dengan berhati-hati pusatkan dan lekatkan puck pada mesin.

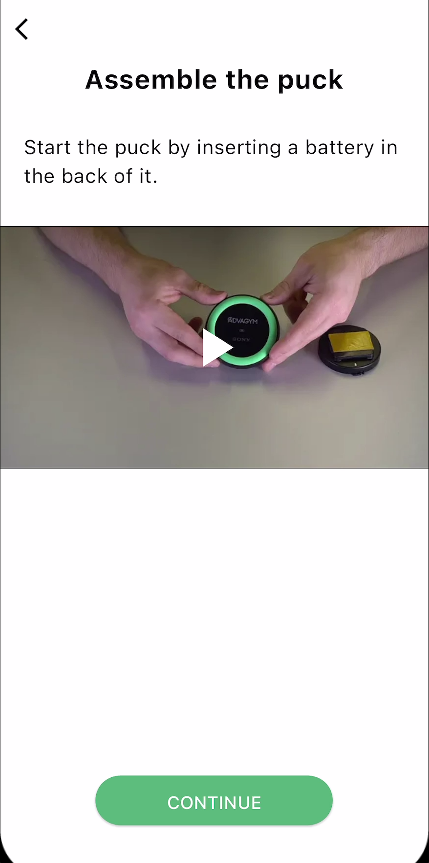

2. Tanggalkan penebat untuk menghidupkan puck
Untuk mengaktifkan bateri, dengan lembut tanggalkan tab tarik penebat, yang disorot di sini dengan warna kuning. Menanggalkan tab tarik secara agresif boleh menyebabkan bateri terkeluar. Lampu pada puck kini seharusnya menyala dengan warna biru sebelum dimatikan. Jika anda perlu membuka puck, ikuti arahan di bawah.
Nota: Untuk mengakses bateri (CR2450) sekiranya ia perlu diganti, keluarkan bateri lama.
Untuk memasang bateri baru, masukkan bateri ke dalam slot dengan bahagian positif menghadap atas.
Untuk menutup puck, cari anak panah pada bahagian belakang. Anak panah seharusnya menunjuk ke tab pengunci. Putar bahagian belakang ke kanan sehingga anda mendengar bunyi klik.
Gunakan Aplikasi LF Assist
3. Sahkan bateri aktif

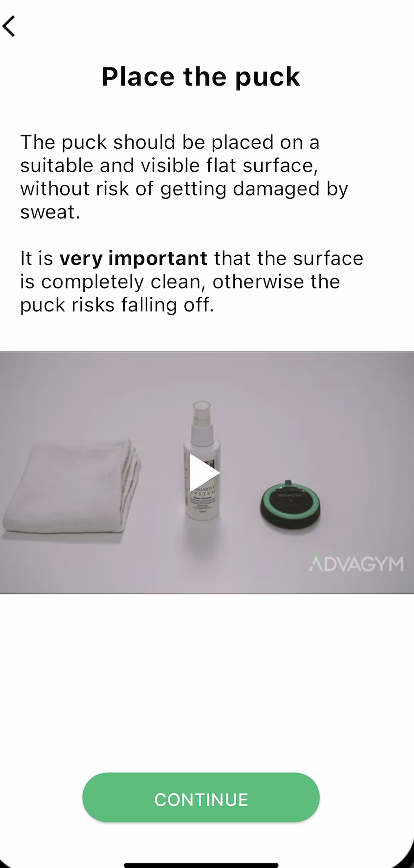

4. Sahkan penempatan puck

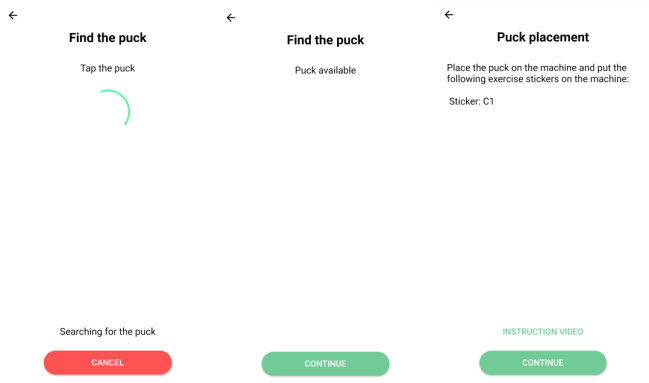

5. Kenal pasti puck dengan mengikuti arahan dalam aplikasi.

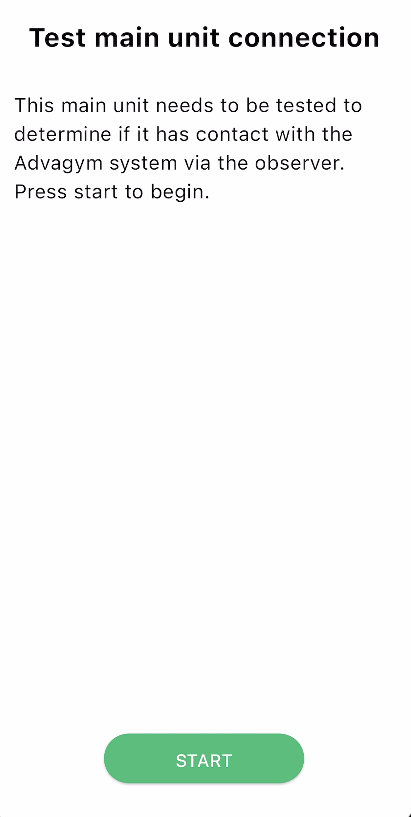

6. Untuk memulakan ujian, tekan dan lepaskan butang pada Unit Utama sehingga lampu LED menjadi biru. Ini mungkin mengambil masa sehingga 3 minit. Jika berjaya, ini bermakna unit utama boleh berkomunikasi dengan pemerhati.
- Jika tidak berjaya, anda akan gagal dalam ujian sebanyak 3 kali lagi. Jika anda tidak dapat memasang unit utama, hubungi sokongan pelanggan. Lihat artikel berikut untuk Maklumat Hubungan Sokongan Perkhidmatan Life Fitness
- Jika unit terlalu jauh dari pemerhati, ini mungkin masalah jarak. Nota: pemerhati tambahan mungkin diperlukan jika liputan melebihi 328 kaki persegi.
Pasang Semula Axiom

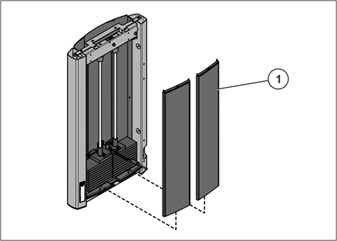

1. Masukkan dan gantikan penutup depan dengan berhati-hati, jika dilengkapi.
| Item | Deskripsi | Kuantiti |
| 1 | Penutup Depan | 2 |
2. Pasang penutup depan dengan skru M6 X 50mm HCS dan ketatkan kepada 10-13 in-lbs (1.1-1.5 Nm).
| Item | Deskripsi | Kuantiti |
| 1 | Skru M6 X 50mm HCS | 4 |
| 2 | Penutup Depan | 1 |

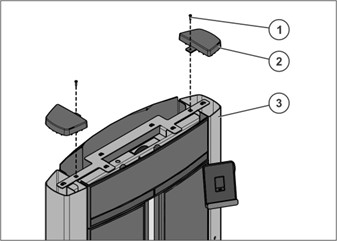

3. Pasang penutup tiub dengan skru 8 X 3/4 PHL PAN pada menara dan ketatkan kepada 10-13 in-lbs (1.1-1.5 Nm).
| Item | Deskripsi | Kuantiti |
| 1 | Skru 8 X 3/4 PHL PAN | 2 |
| 2 | Penutup Tiub | 2 |
| 3 | Menara | 1 |
4. Gantikan dulang penutup atas pada menara.
| Item | Deskripsi | Kuantiti |
| 1 | Menara | 1 |
| 2 | Dulang Penutup Atas | 1 |

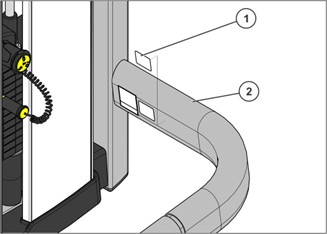

5. Cari label nombor siri sedia ada pada rangka utama unit. Bersihkan kawasan dan tampalkan label nombor siri pada rangka utama unit yang sedang dipasang.
| Item | Deskripsi | Kuantiti |
| 1 | Label Nombor Siri | 1 |
| 2 | Rangka Utama | 1 |
Lihat artikel berikut Sistem Life Fitness Connect Cara Memadam, Mengedit, Menggantikan Mesin untuk cara Memadam, Mengedit, atau Menggantikan Mesin (Unit Utama atau Puck)
Lihat artikel berikut untuk tambahan Arahan Pemasangan Kit Kekuatan Sistem Life Fitness Connect
