Pemasangan Pemegang Peranti Hammer Strength HS-HG

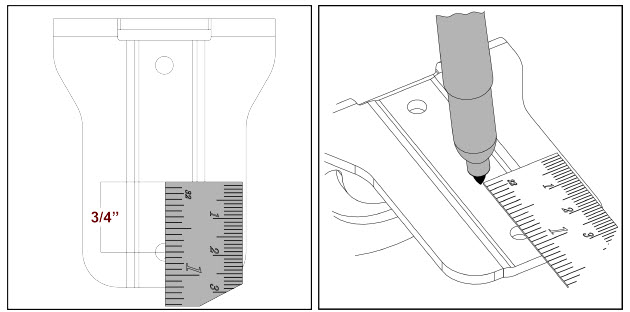

1. Dengan bahagian bengkok pada pendakap telefon menghadap ke bawah, ukur ¾" dari pusat lubang bawah pendakap dan tandakan dengan pen hitam seperti yang ditunjukkan.
2. Gunakan penebuk pusat dan tukul untuk membuat lekukan kecil pada kawasan yang ditandakan, kemudian gunakan mata gerudi 1/8" dan gerudi lubang melalui pendakap. Letakkan pendakap ke tepi setelah selesai.
Pemasangan Pemegang Peranti Hammer Strength HS-HG
1. Jika berat tambahan berada dalam posisi diturunkan, gerakkan kembali ke posisi asal dengan menarik keluar tombol pelepas.

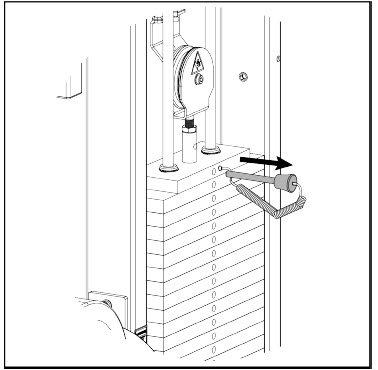

2. Keluarkan pin pemilih dari timbunan berat.

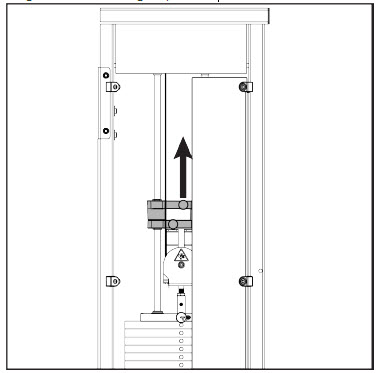

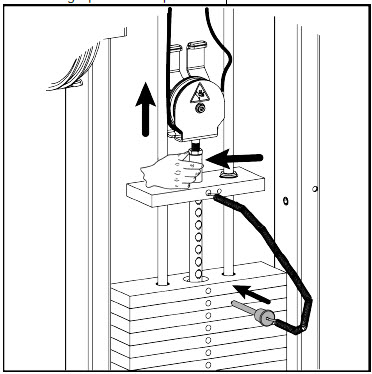

3. Pegang rod pemilih dengan berhati-hati di bawah takal dan angkat ke atas untuk mencipta kelonggaran pada kabel dan masukkan semula pin pemilih ke dalam timbunan berat seperti yang ditunjukkan.

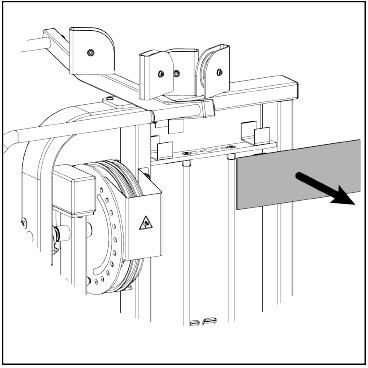

4. Keluarkan plakard sebelah kanan (Plakard menghadap sisi pemilih pin)

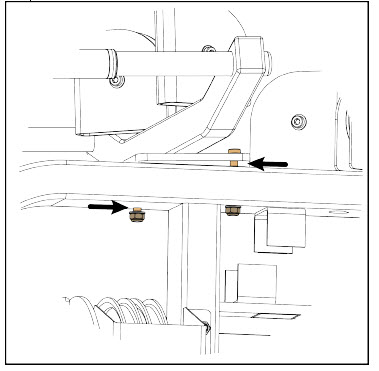

5. Gunakan kunci pas 17mm dan bit hex 7mm untuk melonggarkan, tetapi jangan keluarkan bolt depan dan belakang yang mengamankan plat kimpalan handlebar.

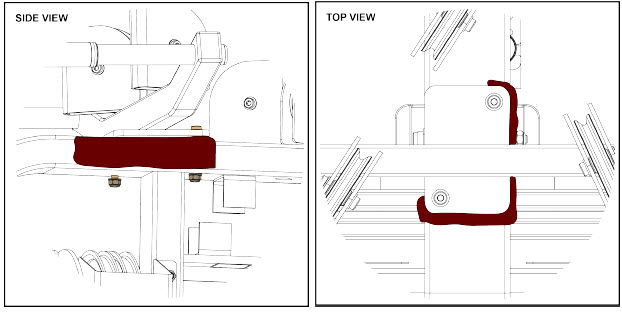

6. Selitkan kain kedai di antara plat kimpalan handlebar dan bingkai untuk melindungi lapisan serbuk seperti yang ditunjukkan.

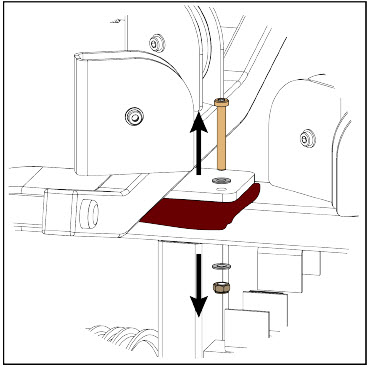

7. Keluarkan bolt belakang (Bolt di antara empat takal).

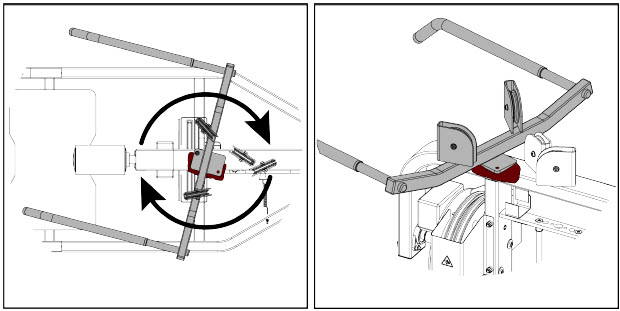

8. Putar dengan berhati-hati bahagian kimpalan pemegang ke kanan seperti yang ditunjukkan.

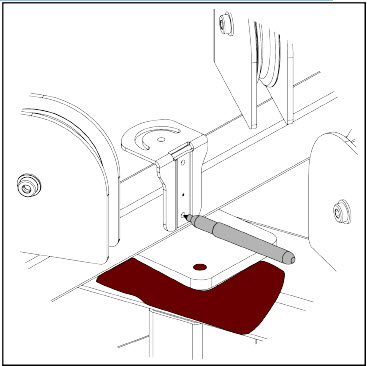

9. Ambil pemegang peranti dari Perhimpunan Pemegang Peranti dan dengan hujung yang bengkok menghadap ke luar, letakkan di tengah pada plat pemasangan pemegang dan tepat di atas kimpalan, kemudian tandakan lubang bawah pada palang silang.

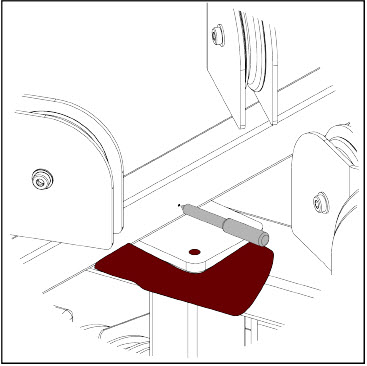

10. Gunakan penebuk tengah dan tukul untuk membuat lekukan pada palang silang pemegang di kawasan yang ditandakan.
11. Amaran: Gunakan gerudi kuasa, bukan pemacu impak.

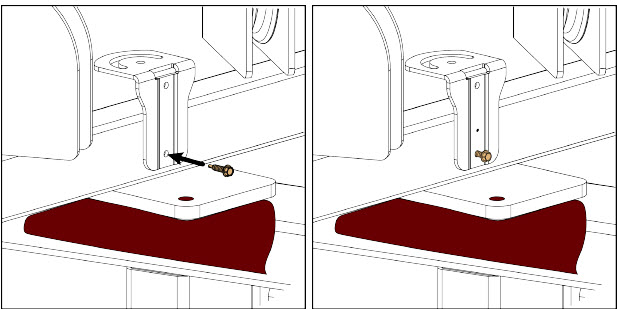

Letakkan semula pendakap telefon di tempatnya, kemudian gunakan soket ¼" untuk memasukkan secara longgar skru penoreh sendiri #8-18 x3/4" pertama ke dalam lubang bawah.

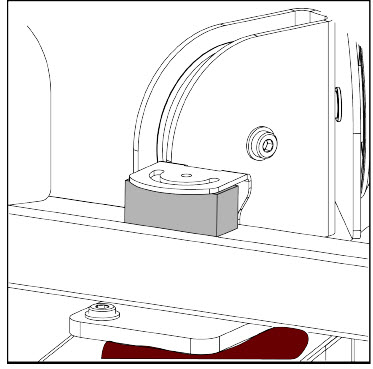

12. Letakkan spacer (contoh: blok kayu) kira-kira 2.5" x 1" di bawah hujung bengkok pendakap telefon seperti yang ditunjukkan untuk memastikan pendakap lurus.
13. Amaran: Gunakan gerudi kuasa, bukan pemacu impak.
Gunakan soket ¼" untuk memasukkan secara longgar skru penoreh sendiri #8-18 x3/4" kedua ke dalam lubang kedua.

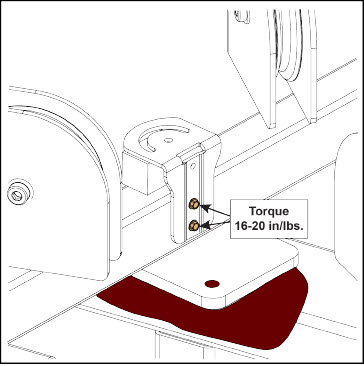

14. Perhatian: Torkkan skru kepada 16-20 in/lbs.
Ketatkan kedua-dua skru dan torkkan kepada 16-20 in/lbs.
Nota: Gunakan vakum tangan untuk membersihkan dan menghilangkan sebarang serpihan logam

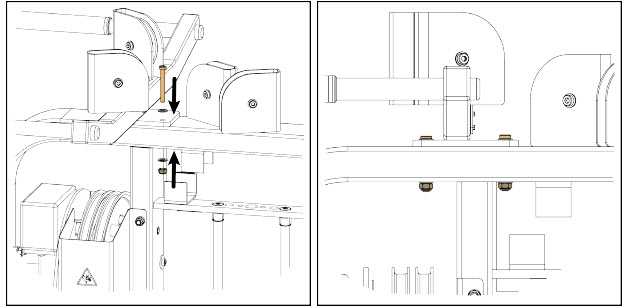

15. Putar semula bahagian kimpalan pemegang dengan berhati-hati, keluarkan kain kedai dan masukkan bolt dengan nat yang telah dikeluarkan pada langkah 8, kemudian gunakan bit hex 7mm dan sepana 17mm untuk mengetatkan kedua-dua bolt depan dan belakang.

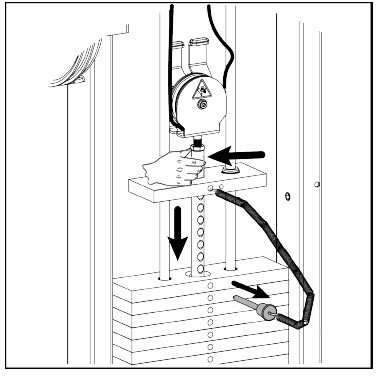

16. Ambil rod pemilih dan keluarkan pin pemilih dari timbunan berat, kemudian turunkan plat atas perlahan-lahan ke atas timbunan dan masukkan semula pin pemilih.
17. Pemasangan Pemegang Peranti Selesai
Lihat artikel berikut Arahan Pemasangan Pemegang Peranti Hammer Strength Sistem Life Fitness Connect, Unit Utama, Kad Reflektif, dan Puck untuk memasang Unit Utama, Kad Reflektif, dan Puck yang selebihnya
