Veja as instruções a seguir sobre como instalar o sistema Life Fitness Connect nos produtos de força com seleção de peso Insignia T Trim
Pré-requisito: Certifique-se de que a instalação atende aos Requisitos do Sistema Life Fitness Connect

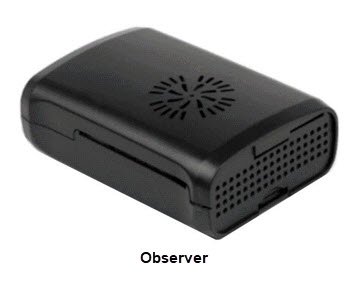

Passo 1: Instale o Observer
Passo 2: Configure a unidade principal Insignia T Trim e o Puck utilizando a aplicação Life Fitness Assist.
Desmontar Insignia

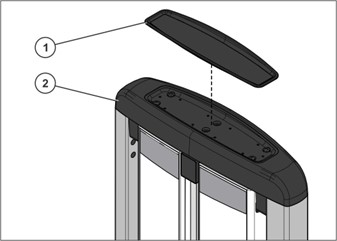

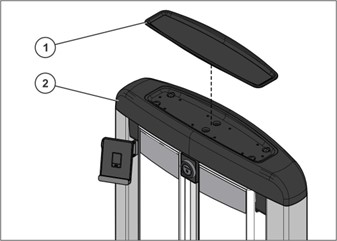

1. Levante e remova a bandeja da tampa da torre da tampa da torre. Nota: Recomendamos remover os painéis de proteção da pilha de pesos para configurar o componente do sistema Life Fitness Connect, mas veja o vídeo abaixo se preferir tentar configurar sem remover os painéis.
| Item | Descrição | Qtd. |
| 1 | Bandeja da Tampa da Torre | 1 |
| 2 | Tampa da Torre | 1 |

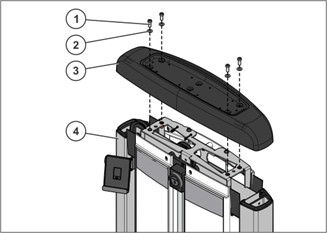

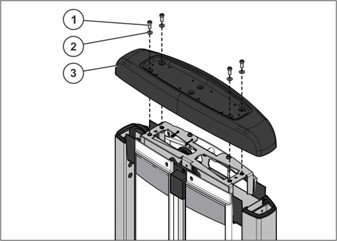

2. Afrouxe e remova os parafusos e a tampa da torre.
| Item | Descrição | Qtd. |
| 1 | Parafuso M10 X 1.5 25mm | 4 |
| 2 | Anilha Plana 3/8 | 4 |
| 3 | Tampa da Torre | 1 |

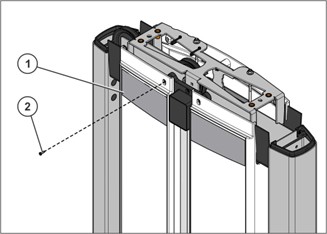

3. Afrouxe e remova o parafuso do painel frontal esquerdo.
| Item | Descrição | Qtd. |
| 1 | Painel Frontal | 1 |
| 2 | Parafuso de Cabeça Panorâmica M8 X 3/4 | 1 |

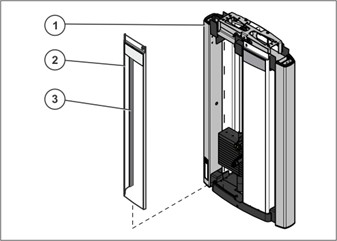

4. Levante e remova cuidadosamente o painel frontal, garantindo que sua extrusão ainda esteja anexada.
| Item | Descrição | Qtd. |
| 1 | Torre | 1 |
| 2 | Painel Frontal | 1 |
| 3 | Extrusão do Painel | 1 |
O vídeo a seguir mostrará como instalar as baterias na unidade principal, juntamente com a conexão da unidade principal e do Puck utilizando a aplicação Life Fitness Assist. O método pode ser seguido sem necessidade de desmontar os painéis de proteção da pilha de pesos, conforme documentado nas instruções acima.
Vídeo de Configuração dos Componentes do Sistema Life Fitness Connect T Trim
Instalar baterias na unidade principal

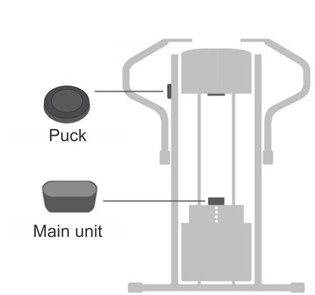

A unidade principal é utilizada juntamente com um Puck em máquinas de ginástica, que estão equipadas com uma pilha de pesos. A unidade principal é montada na placa superior da pilha de pesos, com uma linha de visão livre para um autocolante refletivo que é fixado numa superfície plana acima da unidade principal. O autocolante refletivo é obrigatório e deve ser fixado numa área adequada dentro da máquina com uma linha de visão livre para a unidade principal. O sensor ótico deve mover-se juntamente com a pilha de pesos em linha reta contra o autocolante refletivo. Deve haver um campo de visão livre, aproximadamente +/- 10 graus do sensor contra o autocolante refletivo. A distância máxima entre a unidade principal na sua posição mais baixa e o cartão refletivo no topo é de 160cm/63 polegadas.

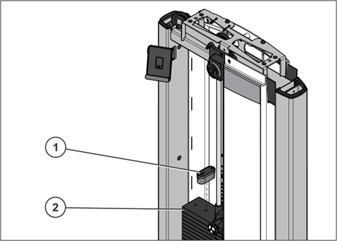

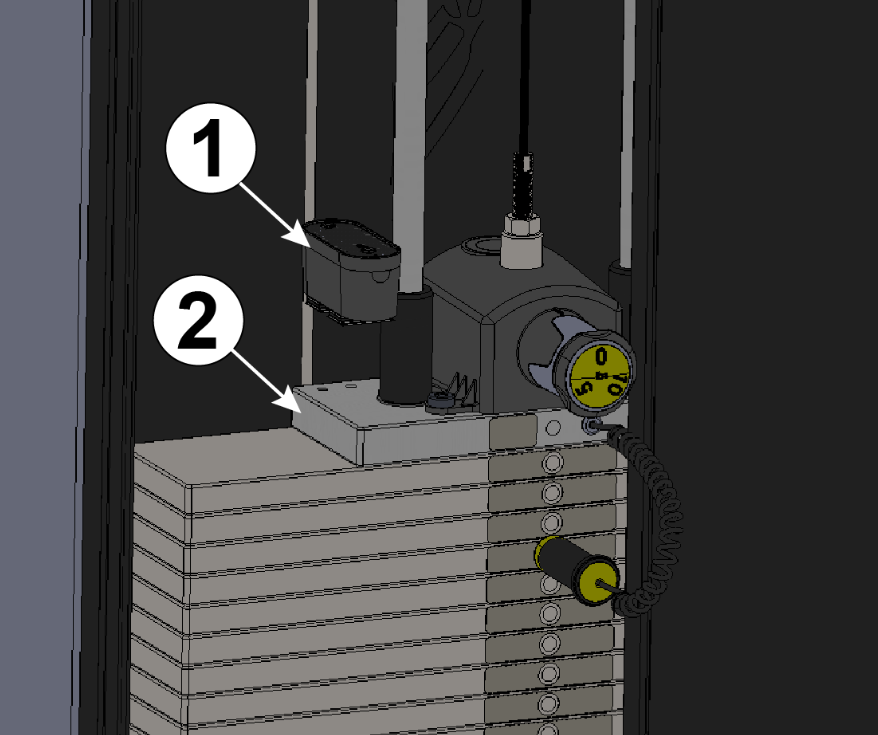

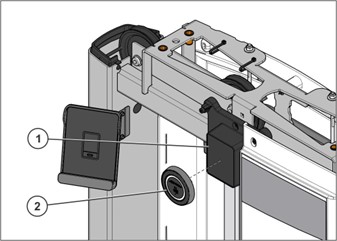

1. Localize a unidade principal e siga o passo 2 para colocar as baterias. Deve ser possível remover a tampa superior da unidade principal sem removê-la da placa de pesos. No entanto, ela está pré-fixada com fita de velcro. É possível remover a unidade principal para instalar as baterias e colocá-la novamente na fita de velcro. Se utilizar este método, fixe bem a conexão de velcro.
Nota: Se a conexão Velco ficar comprometida e a unidade principal não se fixar na pilha de pesos, deve seguir o Passo 5 nestas Instruções do Kit Insignia para reinstalar a unidade principal.
| Item | Descrição | Qtd. |
| 1 | Unidade Principal | 1 |
| 2 | Pilha de Pesos | 1 |
2. Abra a unidade principal pressionando na parte superior e empurrando ligeiramente para baixo (libertando o mecanismo de bloqueio) e depois deslize para a frente (no sentido do comprimento). Deslize a parte superior e levante da caixa. A etiqueta branca está localizada ao lado do compartimento de baterias de um dos lados. Instale quatro (4) pilhas AA na Unidade Principal.
Nota: As pilhas são enviadas coladas ao Suporte do Dispositivo.
3. Coloque a parte superior da unidade principal de volta na caixa. Desloque a parte superior e deslize no sentido oposto até encaixar. Irá ouvir um "clique" ao encaixar. IMPORTANTE: Certifique-se de que a parte superior está fixada de forma segura na caixa. Dê um leve puxão na parte superior. Se sair, repita o passo e certifique-se de que ouve o "clique".
4. Se a unidade principal foi removida para adicionar pilhas, substitua a unidade principal de forma que a porta do compartimento de pilhas/cobertura superior abra para longe da frente do produto - pressione e fixe na pilha de pesos. A unidade principal é entregue com uma capa de plástico protetora que deve ser removida após a instalação. A janela do sensor deve estar limpa e sem poeira. Pode ser limpa com um pano macio, se estiver suja.
| Qtd. | ||
| 1 | Unidade Principal | 1 |
| 2 | Pilha de Pesos | 1 |
5. Localize o Puck
| Item | Descrição | Qtd. |
| 1 | Puck | 1 |
6. Remova o isolamento para ativar o puck
A bateria CR2450 está pré-instalada. Para ativar a bateria, remova a aba de isolamento, destacada aqui em amarelo. A luz do puck deve acender em azul antes de desligar. Há momentos em que a aba de isolamento desloca a bateria. Por isso, verifique a luz azul. Se precisar abrir o puck, siga as instruções abaixo.

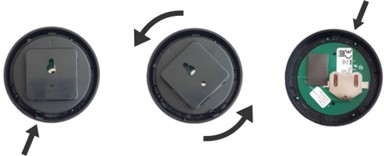

Nota: Para aceder à bateria (CR2450) caso seja necessário substituí-la, localize a aba na parte inferior do puck. Use uma chave de fenda de cabeça plana para pressionar a aba e gire a parte superior do puck para a esquerda.
Empurre a bateria de volta ao lugar
Para fechar o puck, localize a seta na peça traseira. A seta deve estar apontando para a aba de bloqueio. Gire a peça traseira para a direita até ouvir um clique.
Use a aplicação LF Assist para emparelhar a Unidade Principal e o Puck

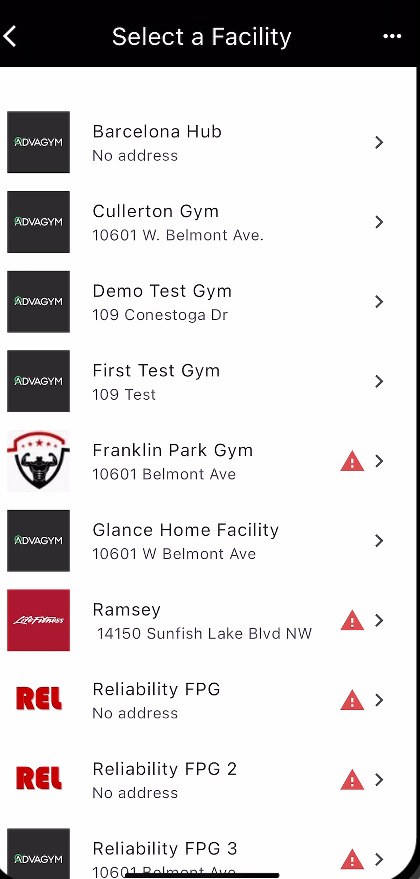

Deve ter configurado esta aplicação antes da instalação com a sua equipa de operações. Se não vir a instalação, contacte o seu gestor ou o suporte da Life Fitness. Eles podem adicionar a sua conta quase em tempo real. Se precisar de atualizar a lista após alterações, clique nos 3 pontos no canto superior direito e clique em recarregar ginásios. Encontre o nome do ginásio e pressione o respetivo bloco.

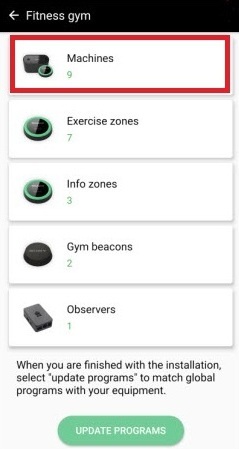

7. Pressione o separador de máquinas na visão geral do local.

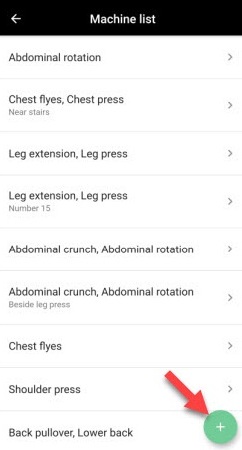

8. Pressione o botão “+” na visão geral das máquinas.

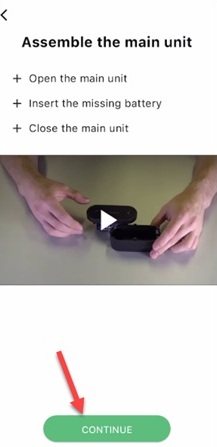

9. Confirme a montagem da unidade conforme realizado anteriormente na aplicação, pressione continuar

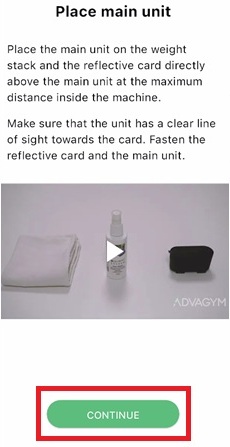

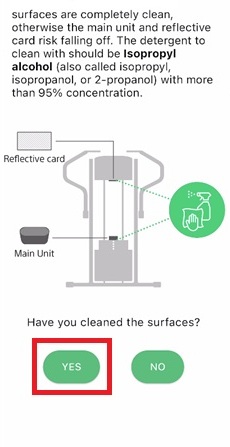

10. Confirme a montagem da unidade principal

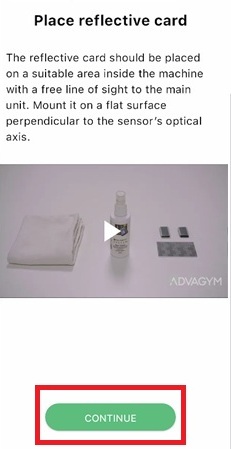

11. O cartão refletor foi instalado durante a fabricação. Faça uma inspeção visual para garantir que o cartão está instalado. Continue/Confirme na aplicação.
12. Continue/Confirme a colocação do cartão refletor

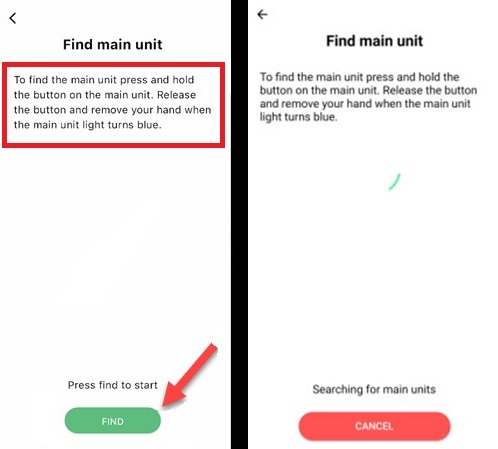

13. Encontre a unidade principal - siga as instruções na aplicação: para encontrar a unidade principal, pressione e mantenha pressionado o botão na unidade principal. Solte o botão e retire a mão quando a luz da unidade principal ficar azul.
Pressione encontrar. A aplicação está agora a procurar a unidade principal e a medir os seus sinais.

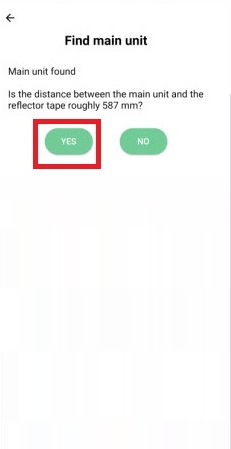

16. Selecione Sim para confirmar que a distância entre a unidade principal e o cartão refletor é conforme indicado na aplicação.

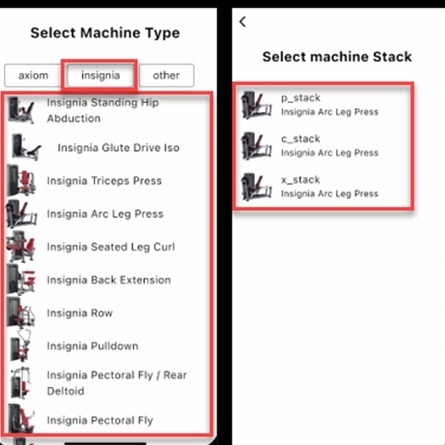

17. Selecione o Tipo de Máquina, por exemplo, Insignia, e selecione o Stack da Máquina.

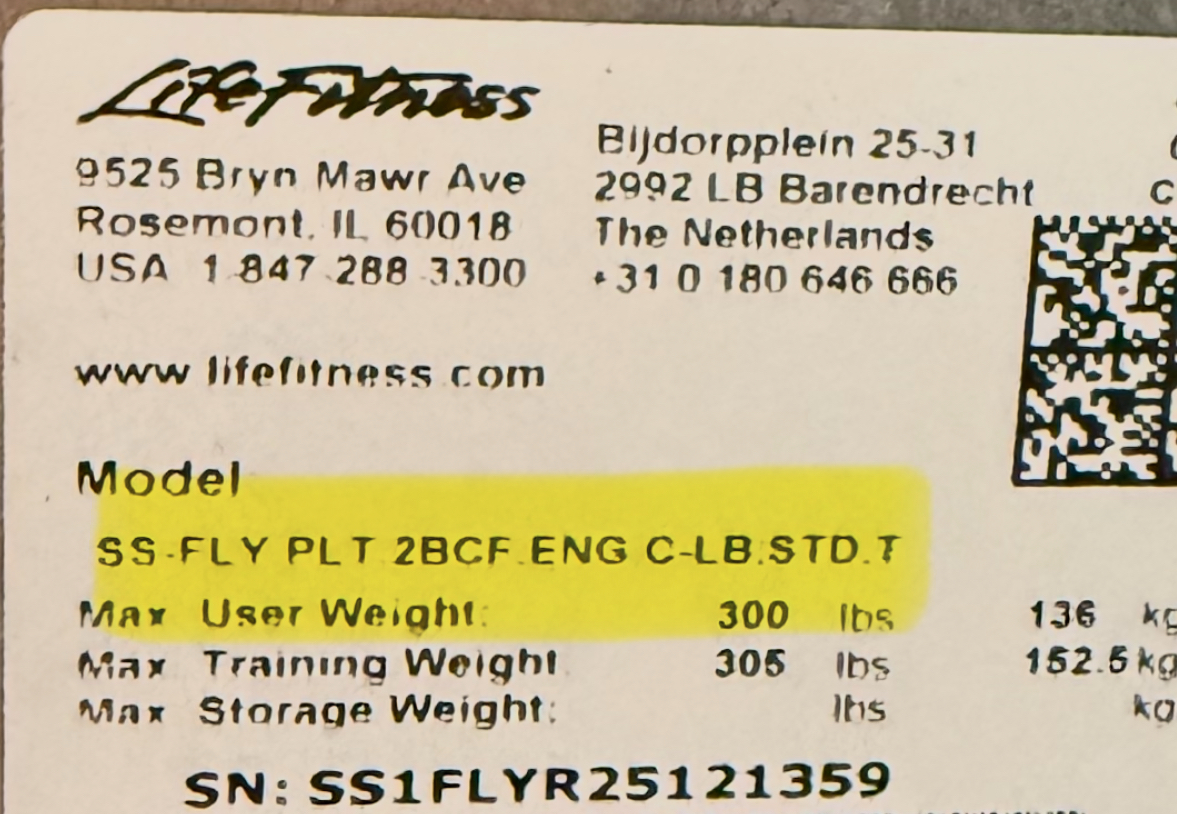

A etiqueta do número de série pode ser usada para determinar o produto e o tipo de stack da máquina relacionado. Nota: CP significa Chest Press, enquanto CPX é Chest Press Dual Axis.
Tipo de Stack de Peso na Etiqueta do Número de Série:

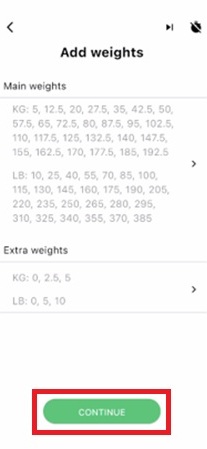

19. Uma vez na tela de adicionar peso, selecione Continuar

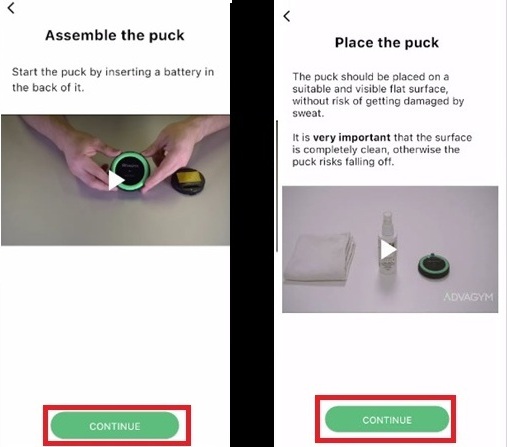

20. Pressione Continuar confirmando que a bateria está ativa (já que a isolação foi removida do puck na etapa anterior) e pressione Continuar para confirmar a colocação do puck.

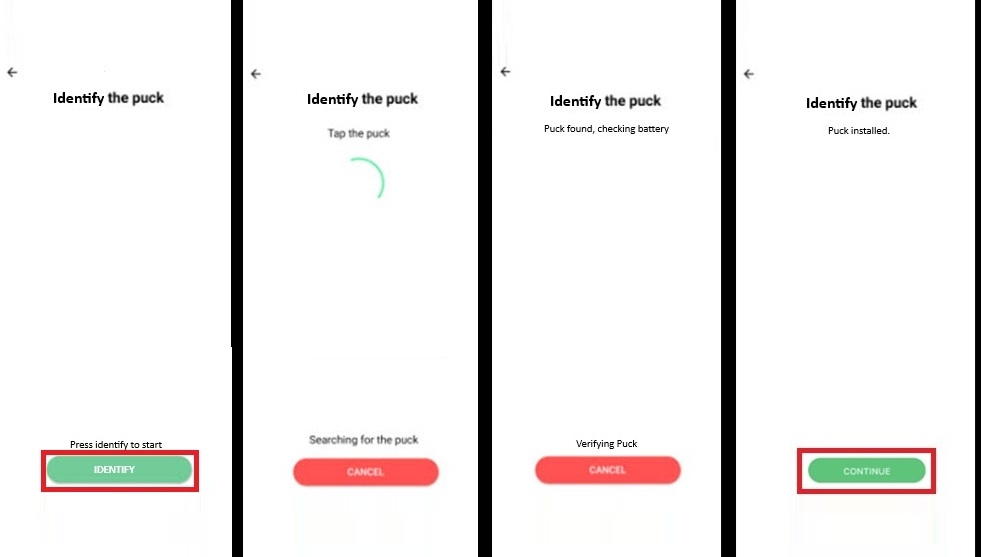

22. Identifique o puck seguindo as instruções na aplicação.

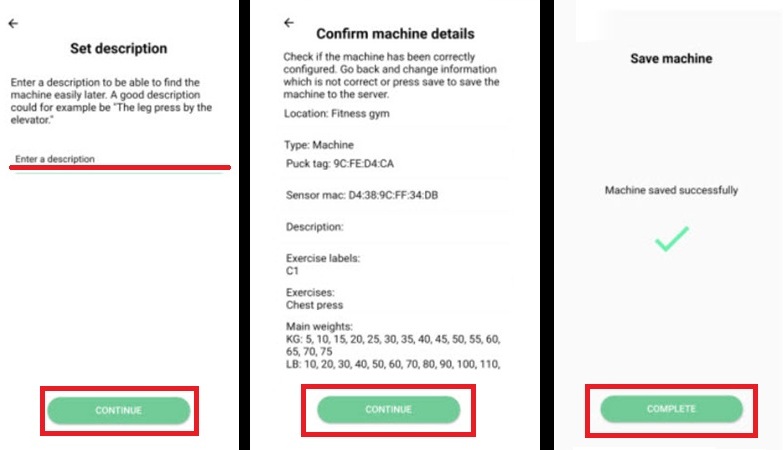

23. Insira a descrição do produto. A descrição é importante, especialmente quando tem duas ou mais máquinas iguais. Por favor, fale com o gerente da instalação / proprietário do clube para confirmar como eles querem que sejam nomeadas. Se o gerente não estiver presente, faça o seu melhor para nomeá-las. Nota: O gerente pode alterá-las mais tarde na ferramenta Trainer Connect. Pressione Continuar para confirmar os detalhes da máquina e depois pressione Concluir para finalizar as alterações.

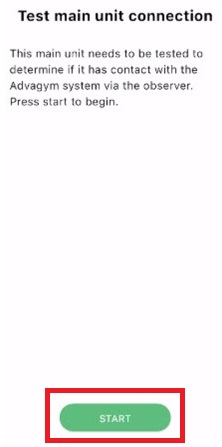

23. Teste a conexão da unidade principal pressionando iniciar. Para iniciar o teste, pressione e solte o botão na Unidade Principal até que o LED fique azul. Isto pode levar até 3 minutos. Se for bem-sucedido, significa que a unidade principal pode comunicar com o observador e a instalação está completa.
- Se não for bem-sucedido, falhará o teste mais 3 vezes. Se não conseguir instalar a unidade principal, entre em contacto com o suporte ao cliente. Consulte o seguinte artigo para obter as Informações de Contacto do Suporte ao Cliente da Life Fitness
- Se a unidade estiver muito longe do observador, pode ser um problema de distância. Nota: pode ser necessário um observador adicional se a cobertura for superior a 328 pés quadrados.
Reassemble Insignia

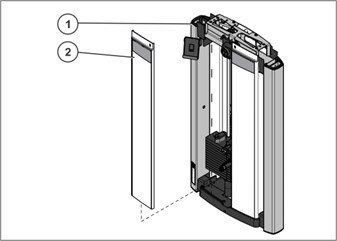

1. Com a extrusão da carenagem frontal fixada à carenagem frontal, deslize cuidadosamente o conjunto da carenagem frontal de volta ao lugar.
| Item | Descrição | Qtd. |
| 1 | Torre | 1 |
| 2 | Conjunto da Carenagem Frontal | 1 |

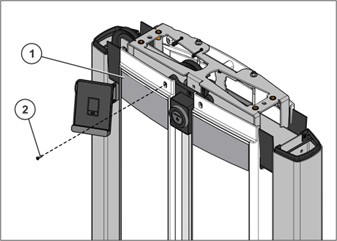

2. Substitua o parafuso da carenagem frontal e aperte entre 16-20 in-lbs (1.8-2.2 Nm).
| Item | Descrição | Qtd. |
| 1 | Carenagem Frontal | 1 |
| 2 | Parafuso de Cabeça Pan M8 X 3/4 | 1 |
3. Substitua o hardware, a tampa da torre e aperte entre 8-10 ft-lbs (10.8-13.5 Nm).
| Item | Descrição | Qtd. |
| 1 | Parafuso M10 X 1.5 25mm | 4 |
| 2 | Arruela Plana 3/8 | 4 |
| 3 | Tampa da Torre | 1 |
4. Pressione a bandeja da tampa da torre de volta na tampa da torre.
| Item | Descrição | Qtd. |
| 1 | Tabuleiro da Tampa da Torre | 1 |
| 2 | Tampa da Torre | 1 |
Consulte o seguinte artigo Life Fitness Connect System Como Eliminar, Editar, Substituir Uma Máquina sobre como Eliminar, Editar ou Substituir uma Máquina (Unidade Principal ou Puck)
Passo 3: Instalar o Beacon
