สารบัญ

• การประกอบที่ยึดอุปกรณ์
• การติดตั้งที่ยึดอุปกรณ์
• การถอด Axiom
• การติดตั้งหน่วยหลักและการ์ดสะท้อนแสง
• การติดตั้ง Puck
• การประกอบ Axiom ใหม่



ส่วนประกอบของชุด Kit

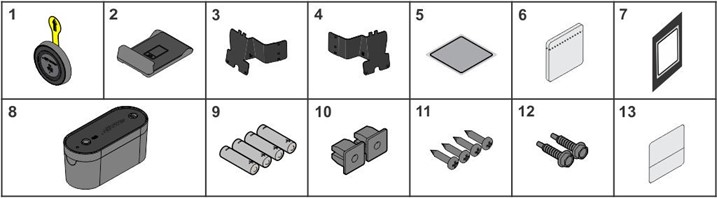

ส่วนประกอบของชุดที่ยึดอุปกรณ์ Insignia และ Axiom Device Holder Kit



รายการ	คำอธิบาย	จำนวน
1	Puck (ดูบทความการติดตั้ง Puck)	1
2	ชั้นวางที่ยึดอุปกรณ์	1
3	ขายึดด้านซ้าย	1
4	ขายึดด้านขวา	1
5	เทปสะท้อนแสง (ดูบทความการติดตั้งหน่วยหลักและการ์ดสะท้อนแสง)	1
6	ผ้าเช็ดแอลกอฮอล์ (3 แพ็ค)	1
7	ฝาครอบตัวนับการทำซ้ำ	1
8	หน่วยหลัก (ดูบทความการติดตั้งหน่วยหลักและการ์ดสะท้อนแสง)	1
9	แบตเตอรี่ AA	4
10	ยางรอง	2
11	สกรู PHL PAN ขนาด 8 X 3/4	4
12	สกรูเจาะตัวเองขนาด 8-18 X 3/4	2
13	ป้ายหมายเลขซีเรียล	1



การประกอบที่ยึดอุปกรณ์

ตำแหน่งที่ยึดอุปกรณ์ Axiom







รุ่น Axiom	คำอธิบาย	ตำแหน่งที่ยึดอุปกรณ์: สีฟ้า
OP-AB	หน้าท้อง	ซ้าย
OP-ABBA	หน้าท้อง/การยืดหลัง	ซ้าย
OP-BC	งอแขน	ด้านนอกซ้าย (ดูภาพประกอบ)
OP-BT	งอแขน/ยืดแขน	ด้านนอกซ้าย (ดูภาพประกอบ)
OP-CP	กดหน้าอก	ซ้าย
OP-FLY	ฟลาย	ด้านนอกซ้าย (ดูภาพประกอบ)
OP-HAA	งอสะโพก-กางสะโพก	ซ้าย
OP-LC	งอขา	ซ้าย
OP-LCE	งอขา/ยืดขา	ซ้าย
OP-LE	ยืดขา	ซ้าย
OP-LP	กดขา	ซ้าย
OP-LR	ดึงลง/ดึงแถว	ด้านนอกซ้าย (ดูภาพประกอบ)
OP-MP	กดหลายทิศทาง	ซ้าย
OP-PD	ดึงลง	ขวา
OP-RW	ดึงแถว	ขวา
SS-SLCE	นั่งงอขา/ยืดขา	ซ้าย
OP-SP	กดไหล่	ซ้าย
OP-TE	ยืดแขน	ด้านนอกซ้าย (ดูภาพประกอบ)

1. เลือกขายึดด้านซ้ายหรือขวาที่จำเป็นสำหรับหน่วยที่ติดตั้งที่ยึดอุปกรณ์; ทิ้งขายึดที่ไม่ได้ใช้ หมายเหตุ: มองหาสัญลักษณ์ 'L' (ซ้าย) และ 'R' (ขวา) ที่ตัดออกในขายึด

รายการ	คำอธิบาย	จำนวน
1	ขายึดด้านซ้าย	1
2	ขายึดด้านขวา	1

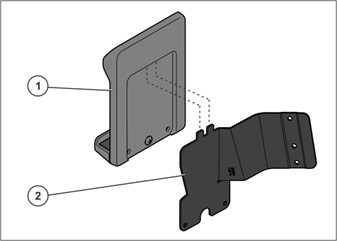

2. ใส่แท็บขายึดเข้าไปด้านหลังของชั้นวางที่ยึดอุปกรณ์

รายการ	คำอธิบาย	จำนวน
1	ชั้นวางที่ยึดอุปกรณ์	1
2	ขายึด (ขวา)	1



3. ใส่สกรู PHL PAN ขนาด 8 X 3/4 และขันให้แน่นที่แรงบิด 16-20 in-lbs (1.8-2.2 Nm)

รายการ	คำอธิบาย	จำนวน
1	ที่ยึดอุปกรณ์	1
2	สกรู 8 X 3/4 PHL PAN	2





การติดตั้งที่ยึดอุปกรณ์ Axiom



ตำแหน่งการติดตั้งที่ยึดอุปกรณ์

มีวิธีการติดตั้งที่ยึดอุปกรณ์สองวิธี: ด้านใน และ ด้านนอก.



การติดตั้งด้านใน

ที่ยึดอุปกรณ์ติดตั้งภายในหอคอย.



มีสองรูปแบบของการติดตั้ง ด้านนอก: ด้านบน และ ด้านล่าง.

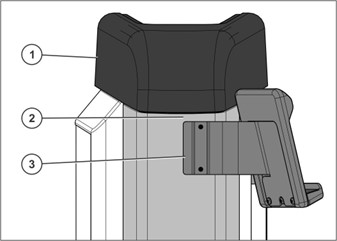

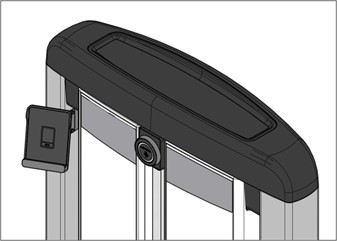

การติดตั้งด้านนอก: ด้านบน (OP-BC, OP-BT, OP-TE)

ที่ยึดอุปกรณ์ติดตั้งด้านนอกหอคอย

รายการ	คำอธิบาย	จำนวน
1	ฝาครอบหอคอย	1
2	โครงหอคอย	1
3	ที่ยึดอุปกรณ์	1

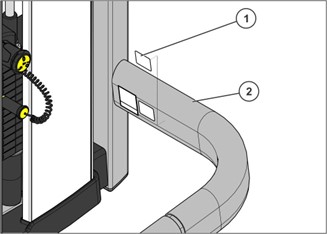

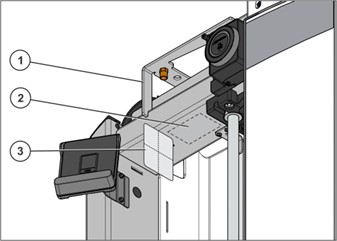

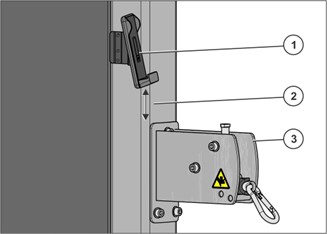

การติดตั้งด้านนอก: ด้านล่าง (OP-FLY, OP-LR).

ติดตั้งบนโครงหอคอย ข้างฝาครอบด้านหลัง สูงจากตัวยึดรอก 3.5 นิ้ว (8.99 ซม.).

รายการ	คำอธิบาย	จำนวน
1	ที่ยึดอุปกรณ์	1
2	โครงหอคอย	1
3	ตัวยึดรอก	1





การถอด Axiom

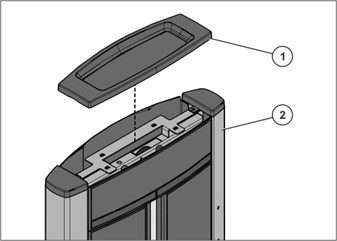

1. ยกและถอดถาดฝาครอบด้านบนออกจากหอคอย.

รายการ	คำอธิบาย	จำนวน
1	ถาดฝาครอบด้านบน	1
2	หอคอย	1

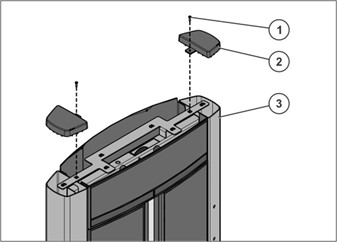

2. คลายและถอดสกรูและฝาครอบท่อออกจากหอคอย.

รายการ	คำอธิบาย	จำนวน
1	สกรู 8 X 3/4 PHL PAN	2
2	ฝาครอบท่อ	2
3	หอคอย	1



3. คลายและถอดสกรู M6 X 50mm HCS และฝาครอบด้านหน้า.

รายการ	คำอธิบาย	จำนวน
1	สกรู M6 X 50mm HCS	4
2	ฝาครอบด้านหน้า	1



4. ยกและถอดฝาครอบด้านหน้าออกอย่างระมัดระวัง หากมีการติดตั้ง.

รายการ	คำอธิบาย	จำนวน
1	ฝาครอบด้านหน้า	2



5. คลายและถอดสกรู 8 X 3/4 PHL PAN และยางยึดฝาครอบออกจากหอคอย.

รายการ	คำอธิบาย	จำนวน
1	หอคอย	1
2	ยางยึดฝาครอบ	1
3	สกรู 8 X 3/4 PHL PAN	1

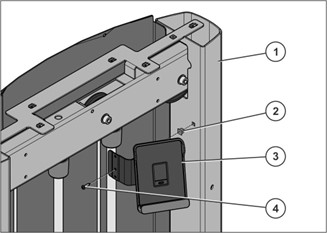

6. ใส่ยางยึดเข้าไปในรูสี่เหลี่ยมที่มีอยู่ของหอคอย และใส่สกรู 8 X 3/4 PHL PAN เข้าไปในรูตรงกลางของที่ยึดอุปกรณ์. ขันให้แน่นที่ 16-20 in-lbs (1.8-2.2 Nm).

รายการ	คำอธิบาย	จำนวน
1	หอคอย	1
2	กรอมเมต	1
3	ที่ยึดอุปกรณ์	1
4	สกรู PHL PAN ขนาด 8 X 3/4	1

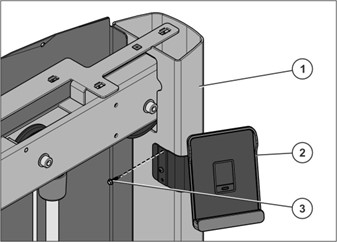

7. ตรวจสอบให้แน่ใจว่าที่ยึดอุปกรณ์ตั้งตรงและติดตั้งรูด้านบนของที่ยึดอุปกรณ์เข้ากับหอคอยด้วยสกรู Self Tapping ขนาด 8-18 X 3/4 อย่าขันแน่นเกินไป ขันให้แน่นที่แรงบิด 16-20 in-lbs (1.8-2.2 Nm)

รายการ	คำอธิบาย	จำนวน
1	หอคอย	1
2	ที่ยึดอุปกรณ์	1
3	สกรู Self Tapping ขนาด 8-18 X 3/4	1



การติดตั้งที่ยึดอุปกรณ์เสร็จสมบูรณ์



ติดตั้งหน่วยหลัก

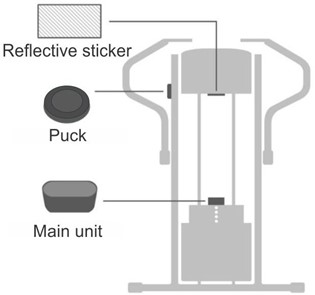

หน่วยหลักใช้ร่วมกับ puck บนเครื่องออกกำลังกายที่มีชุดน้ำหนัก หน่วยหลักติดตั้งบนแผ่นด้านบนของชุดน้ำหนัก โดยมีสายตาเห็นชัดเจนไปยังสติ๊กเกอร์สะท้อนแสงที่ติดตั้งบนพื้นผิวเรียบเหนือหน่วยหลัก สติ๊กเกอร์สะท้อนแสงจำเป็นต้องติดตั้งในพื้นที่ที่เหมาะสมภายในเครื่อง โดยมีสายตาเห็นชัดเจนไปยังหน่วยหลัก เซ็นเซอร์ออปติคัลจะเคลื่อนที่ไปพร้อมกับชุดน้ำหนักในแนวตรงกับสติ๊กเกอร์สะท้อนแสง ต้องมีมุมมองที่ชัดเจนประมาณ +/- 10 องศาจากเซ็นเซอร์ไปยังสติ๊กเกอร์สะท้อนแสง ระยะห่างสูงสุดระหว่างหน่วยหลักในตำแหน่งต่ำสุดและสติ๊กเกอร์สะท้อนแสงด้านบนคือ 160 ซม./63 นิ้ว



ใช้แอป LF Assist

ผู้วางแผนของ Life Fitness ควรให้สิทธิ์การเข้าถึงสถานที่ที่คุณกำลังติดตั้ง หากคุณไม่เห็นสถานที่นั้น โปรดติดต่อผู้วางแผน พวกเขาสามารถเพิ่มบัญชีของคุณได้เกือบจะทันที หากคุณต้องการรีเฟรชรายการหลังจากมีการเปลี่ยนแปลง ให้คลิกที่จุดสามจุดที่มุมขวาบนและคลิกโหลดโรงยิมใหม่

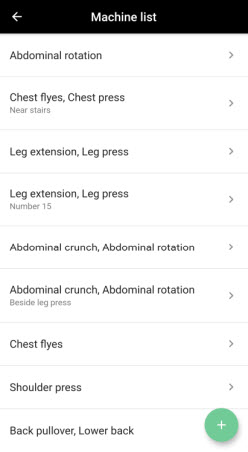

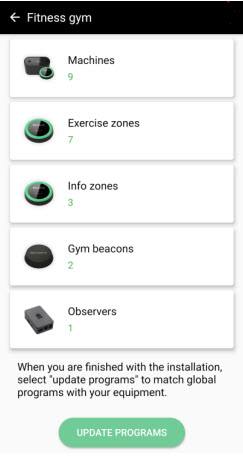

1. กดแท็บเครื่องในภาพรวมของไซต์

2. กดปุ่ม “+” ในภาพรวมของเครื่อง

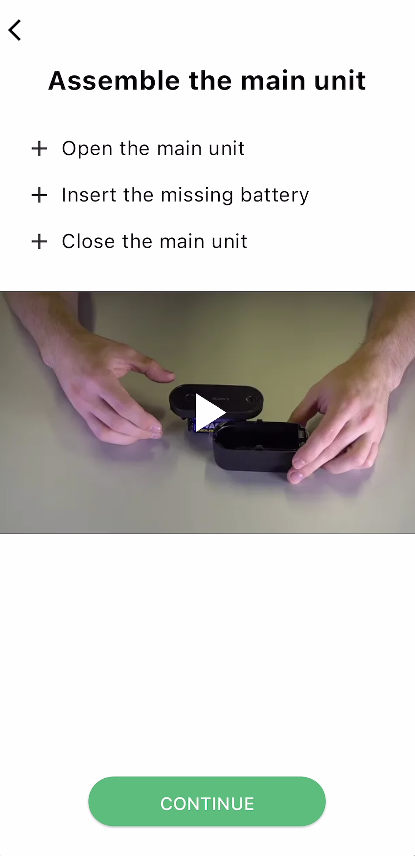

3. เปิดหน่วยหลักโดยกดด้านบนและดันลงเล็กน้อย (ปลดกลไกล็อค) จากนั้นเลื่อนไปข้างหน้า (ตามแนวยาว) เลื่อนด้านบนออกและยกออกจากเคส ป้ายสีขาวอยู่ข้างแบตเตอรี่ในด้านหนึ่ง หมายเหตุ: ติดตั้งแบตเตอรี่หนึ่งก้อนจากบรรจุภัณฑ์  คุณต้องติดตั้งแบตเตอรี่ทั้งสี่ก้อนอย่างถูกต้องเพื่อให้หน่วยทำงานได้

4. เลื่อนด้านบนออกและยกออกจากเคส ติดตั้งแบตเตอรี่ AA โดยตรวจสอบให้แน่ใจว่าแบตเตอรี่ทั้ง 4 ก้อนถูกวางอย่างถูกต้อง (หน่วยหลักจะอยู่ในโหมดพักเมื่ออยู่นิ่ง การเขย่าหน่วยหลักจะทำให้มันตื่นขึ้น เมื่อหน่วยตื่นขึ้น ไฟ LED สีเขียวจะกะพริบทุกๆ 3 วินาที ส่งสัญญาณ MAC address หลังจากไม่มีการเคลื่อนไหวเป็นเวลา 3 วินาที หน่วยจะกลับเข้าสู่โหมดพัก)

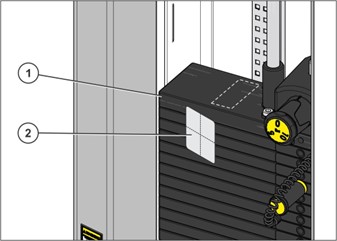

5. ทำความสะอาดด้านบนของชุดน้ำหนักด้วยผ้าเช็ดแอลกอฮอล์ ตรวจสอบให้แน่ใจว่ารอไม่กี่นาทีเพื่อให้แอลกอฮอล์ไอโซโพรพิลแห้งสนิท ตรวจสอบให้แน่ใจว่าหน่วยหลักถูกวางบนแผ่นด้านบน ขึ้นอยู่กับประเภทของชุดน้ำหนัก อาจอยู่ในตำแหน่งต่างๆ ทีมวิศวกรรมของ Life Fitness ได้ตรวจสอบแล้วว่าหน่วยหลักจะพอดีกับแผ่นหัวด้านบนของสายผลิตภัณฑ์ที่รองรับ พื้นผิวบนชุดน้ำหนักต้องทำความสะอาดอย่างละเอียดด้วยผ้านุ่มและแอลกอฮอล์ไอโซโพรพิล (เรียกอีกชื่อว่าไอโซโพรพิล, ไอโซโพรพานอล หรือ 2-โพรพานอล) ที่มีความเข้มข้นมากกว่า 95% ก่อนติดตั้งหน่วยหลักบนพื้นผิว



รายการ	คำอธิบาย	จำนวน
1	ชุดน้ำหนัก	1
2	ผ้าเช็ดแอลกอฮอล์	1



6. ลอกแผ่นป้องกันออกจากหน่วยหลัก ติดตั้งหน่วยหลักโดยให้ประตูแบตเตอรี่/ฝาด้านบนเปิดไปทางหมุดดึง - กดและติดตั้งลงบนชุดน้ำหนัก โดยตรงใต้สติ๊กเกอร์สะท้อนแสง หน่วยหลักมาพร้อมกับฝาพลาสติกป้องกันซึ่งต้องลอกออกหลังการติดตั้ง หน้าต่างเซ็นเซอร์ต้องสะอาดและปราศจากฝุ่น สามารถทำความสะอาดด้วยผ้านุ่มหากสกปรก หมายเหตุ: แม้ว่าหน่วยจะมาพร้อมกับเทปเวลโคร เราแนะนำให้เปลี่ยนแบตเตอรี่โดยไม่ถอดหน่วยหลักออกจากแผ่นด้านบน และแทนที่จะเปิดประตูแบตเตอรี่/ฝาด้านบน



รายการ	คำอธิบาย	จำนวน
1	ชุดหลัก	1
2	ชุดน้ำหนัก	1



7. ยืนยันการประกอบชุดหลัก

การติดตั้งชุดหลักเสร็จสมบูรณ์

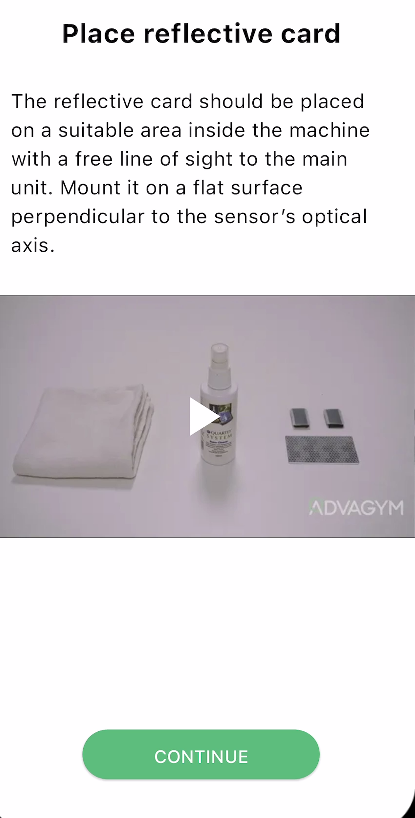

ติดตั้งการ์ดสะท้อนแสง

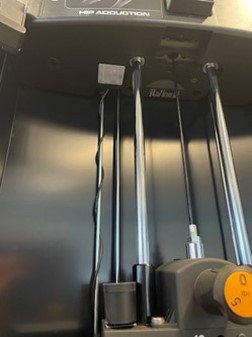

ชุดหลักถูกติดตั้งบนแผ่นด้านบนของชุดน้ำหนัก โดยมีเส้นสายตาอิสระไปยังสติ๊กเกอร์สะท้อนแสงที่ติดอยู่บนพื้นผิวเรียบเหนือชุดหลัก สติ๊กเกอร์สะท้อนแสงจำเป็นต้องติดตั้งในพื้นที่ที่เหมาะสมภายในเครื่อง โดยมีเส้นสายตาอิสระไปยังชุดหลัก เซ็นเซอร์ออปติคอลจะเคลื่อนที่ไปพร้อมกับชุดน้ำหนักในแนวเส้นตรงกับสติ๊กเกอร์สะท้อนแสง ต้องมีมุมมองที่ว่างประมาณ +/- 10 องศาจากเซ็นเซอร์ไปยังสติ๊กเกอร์สะท้อนแสง ระยะห่างสูงสุดระหว่างชุดหลักในตำแหน่งต่ำสุดและการ์ดสะท้อนแสงที่ด้านบนคือ 160 ซม./63 นิ้ว สติ๊กเกอร์สะท้อนแสงที่มาพร้อมกับชุดหลักต้องใช้เท่านั้น ไม่อนุญาตให้ใช้การ์ดสะท้อนแสงอื่นๆ





1. ทำความสะอาดด้านล่างของท่อขวางของหอคอยด้วยแผ่นเช็ดแอลกอฮอล์ ตรวจสอบให้แน่ใจว่ารอให้แอลกอฮอล์ไอโซโพรพิลแห้งสนิท สติ๊กเกอร์สะท้อนแสงต้องติดตั้งบนพื้นผิวเรียบที่ตั้งฉากกับแกนแสงของเซ็นเซอร์ตามที่แสดง พื้นผิวต้องทำความสะอาดด้วยแอลกอฮอล์ไอโซโพรพิล (เรียกอีกชื่อว่าไอโซโพรพิล, ไอโซโพรพานอล หรือ 2-โพรพานอล) ที่มีความเข้มข้นมากกว่า 95% และผ้านุ่มล่วงหน้า

รายการ	คำอธิบาย	จำนวน
1	หอคอย	1
2	พื้นที่ที่ต้องทำความสะอาด	1
3	แผ่นเช็ดแอลกอฮอล์	1

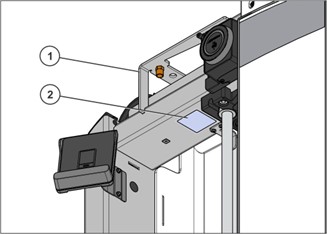

2. ลอกแผ่นป้องกันออกและติดตัวสะท้อนแสงที่ด้านล่างของท่อขวางของหอคอย

รายการ	คำอธิบาย	จำนวน
1	หอคอย	1
2	ตัวสะท้อนแสง	1



ใช้แอป LF Assist

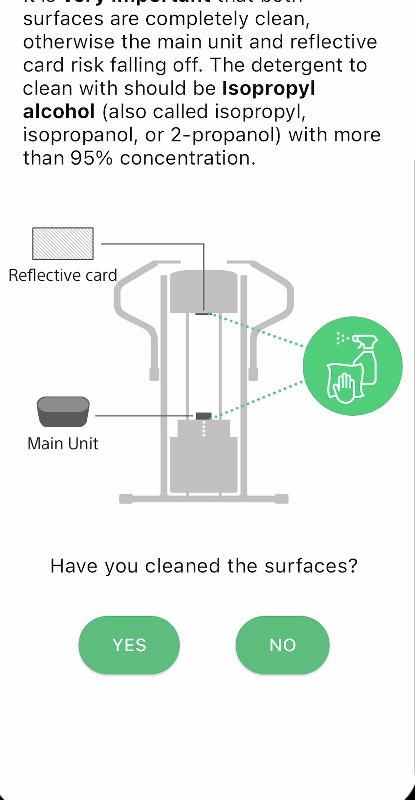

3. ยืนยันการทำความสะอาดแผ่นน้ำหนักด้านบนและหอคอยที่คุณติดตั้งการ์ดสะท้อนแสง

4. ยืนยันการติดตั้งการ์ดสะท้อนแสง

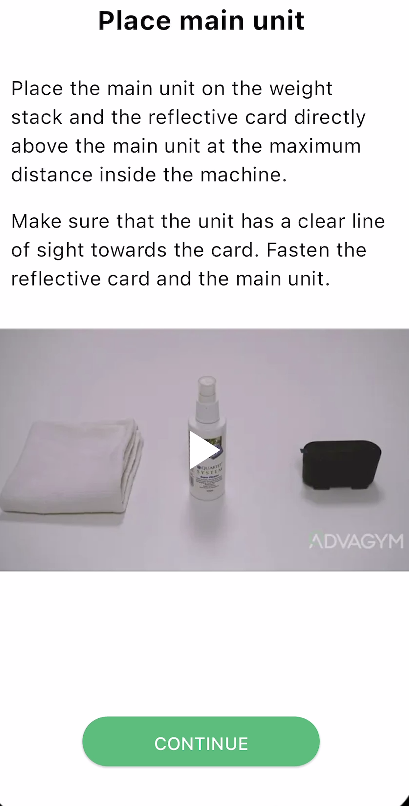

5. ยืนยันการติดตั้งชุดหลัก

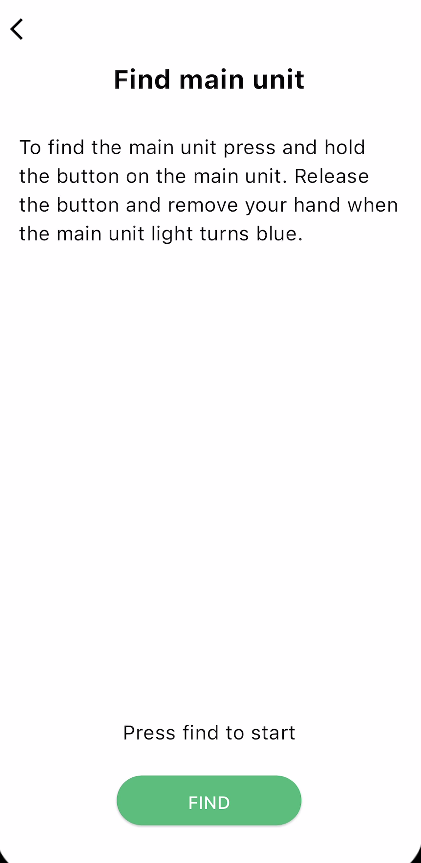

6. ทำตามคำแนะนำในแอปเพื่อเข้าสู่โหมดจับคู่ของชุดหลัก กดค้นหา

7. แอปพลิเคชันกำลังค้นหาชุดหลักและวัดสัญญาณของมัน



8. ตรวจสอบว่าระยะห่างระหว่างชุดหลักและการ์ดสะท้อนแสงประมาณตามที่แอปพลิเคชันระบุ

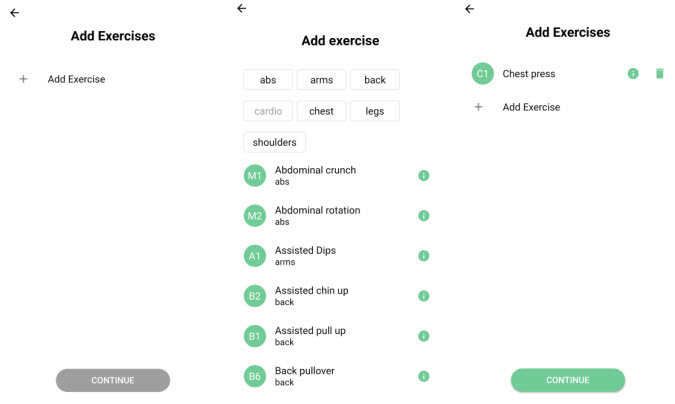

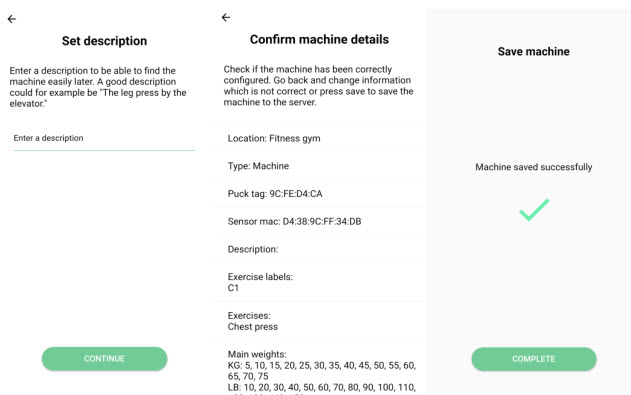

9. กด เพิ่มการออกกำลังกาย เพื่อเพิ่มการออกกำลังกายหรือคัดลอกการออกกำลังกายเพื่อคัดลอกการออกกำลังกายที่มีอยู่แล้วจากสถานที่ออกกำลังกาย เลือกการออกกำลังกายของเครื่องสำหรับเครื่องปัจจุบันโดยกดชื่อ (กดปุ่มข้อมูลเพื่อดูวิดีโอคำแนะนำของการออกกำลังกาย)

10. ทำซ้ำขั้นตอนที่ 9 เพื่อเพิ่มการออกกำลังกายของเครื่องเพิ่มเติมในเครื่อง เช่น การยกอก/เดลท์หลัง การยกสะโพก/การยกสะโพกด้านข้าง การช่วยดึง/คาง หรือกดเสร็จเพื่อดำเนินการต่อ

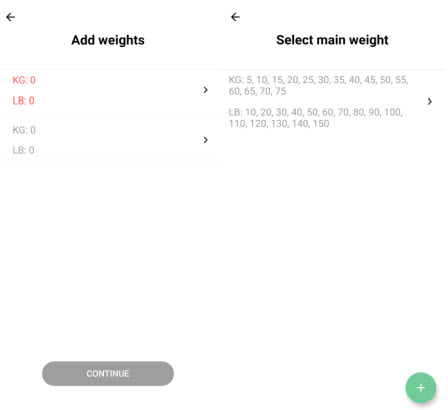

11. เลือกน้ำหนักหลักโดยกดชุดน้ำหนักด้านบน
เลือกชุดน้ำหนักหลักจากรายการชุดน้ำหนักหรือสร้างใหม่โดยกดปุ่ม “+” (หากนี่เป็นเครื่องแรกที่ติดตั้งในสถานที่ออกกำลังกาย รายการจะว่างเปล่า)

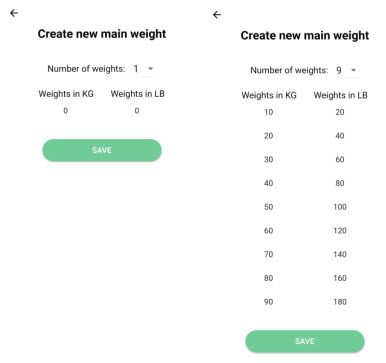

หากชุดน้ำหนักหลักของเครื่องไม่มีอยู่ในรายการ ให้สร้างใหม่ตามขั้นตอนดังนี้:
ป้อนจำนวนของน้ำหนักในชุดน้ำหนัก
เพิ่มค่าที่หนึ่งและค่าที่สองของชุดน้ำหนัก

โซลูชัน “เพิ่มอัจฉริยะ” จะเติมค่าที่เหลือในรายการด้วยค่าความต่างน้ำหนักเดียวกันกับคู่ของน้ำหนักสุดท้าย ตรวจสอบว่าค่าถูกต้อง หากไม่ถูกต้อง ให้แก้ไขค่าด้วยตนเองตามชุดน้ำหนักจากบนลงล่าง กดบันทึก

หากเครื่องมี "น้ำหนักเสริม":
เลือกน้ำหนักเสริมโดยการกดที่กองน้ำหนักด้านล่าง
เลือกกองน้ำหนักเสริมจากรายการกองน้ำหนักหรือสร้างใหม่โดยการกดปุ่ม "+". (หากนี่เป็นเครื่องแรกที่ติดตั้งในไซต์ รายการจะว่างเปล่า)

หากกองน้ำหนักเสริมของเครื่องไม่มีอยู่ในรายการ ให้สร้างใหม่ตาม
ขั้นตอนดังนี้:
ใส่จำนวนกองน้ำหนักในกองน้ำหนัก
เพิ่มค่าที่หนึ่งและค่าที่สองของกองน้ำหนัก

โซลูชัน "สมาร์ทแอด" จะเติมค่าที่เหลือในรายการในลักษณะเดียวกับกองน้ำหนักหลัก ตรวจสอบให้แน่ใจว่าค่าทั้งหมดถูกต้อง วิธีที่รวดเร็วในการตรวจสอบคือดูว่าตัวเลขด้านล่าง/หนักที่สุดของกองน้ำหนักตรงกับตัวเลขด้านล่างในแอปหรือไม่ หากไม่ตรง ให้แก้ไขค่าด้วยตนเองตามกองน้ำหนักจากบนลงล่าง กดบันทึก



ติดตั้ง Puck

ตำแหน่งของ Axiom Puck

รุ่น Axiom	คำอธิบาย	ตำแหน่ง Puck: สีเขียว
OP-AB	หน้าท้อง	ซ้าย
OP-ABBA	หน้าท้อง/ยืดหลัง	ซ้าย
OP-BC	งอแขน	ซ้าย
OP-BT	งอแขน/ยืดแขน	ซ้าย
OP-CP	กดหน้าอก	ซ้าย
OP-FLY	ฟลาย	ขวา
OP-HAA	กาง-หุบสะโพก	ซ้าย
OP-LC	งอขา	ซ้าย
OP-LCE	งอขา/ยืดขา	ซ้าย
OP-LE	ยืดขา	ซ้าย
OP-LP	กดขา	ซ้าย
OP-LR	ดึงลง/ดึง	ขวา
OP-MP	กดหลายทิศทาง	ซ้าย
OP-PD	ดึงลง	ขวา
OP-RW	ดึง	ขวา
SS-SLCE	งอขา/ยืดขาแบบนั่ง	ซ้าย
OP-SP	กดไหล่	ซ้าย
OP-TE	ยืดแขน	ซ้าย



ติดตั้ง puck บนเครื่อง

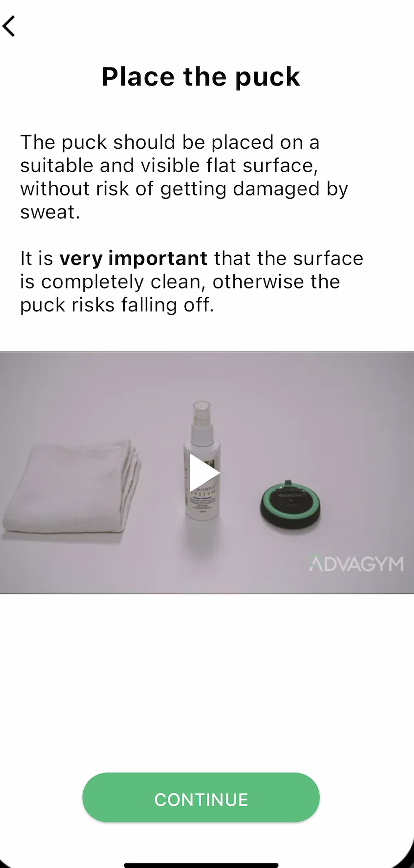

1. ทำความสะอาดตำแหน่งด้วยผ้าเช็ดแอลกอฮอล์ รอให้แอลกอฮอล์ไอโซโพรพิลแห้งสนิทสักสองสามนาที ลอกแผ่นป้องกันออกจาก puck จากนั้นติด puck อย่างระมัดระวังบนเครื่อง

2. ลอกฉนวนออกเพื่อเปิดใช้งาน puck

เพื่อเปิดใช้งานแบตเตอรี่ ให้ลอกแถบดึงฉนวนออกอย่างเบามือ ซึ่งแถบนี้จะถูกเน้นด้วยสีเหลือง การลอกแถบออกอย่างรุนแรงอาจทำให้แบตเตอรี่หลุดออกได้ ไฟของ puck ควรเปลี่ยนเป็นสีฟ้าก่อนที่จะดับลง หากคุณต้องการเปิด puck ให้ทำตามคำแนะนำด้านล่างนี้

หมายเหตุ: หากต้องการเข้าถึงแบตเตอรี่ (CR2450) ในกรณีที่ต้องเปลี่ยน ให้ถอดแบตเตอรี่อันเก่าออก

ในการติดตั้งแบตเตอรี่ใหม่ ให้เลื่อนแบตเตอรี่เข้าไปในช่องโดยให้ด้านบวกหันขึ้น

ในการปิด puck ให้หาลูกศรบนชิ้นส่วนด้านหลัง ลูกศรควรชี้ไปที่แท็บล็อก หมุนชิ้นส่วนด้านหลังไปทางขวาจนได้ยินเสียงคลิก



ใช้แอป LF Assist

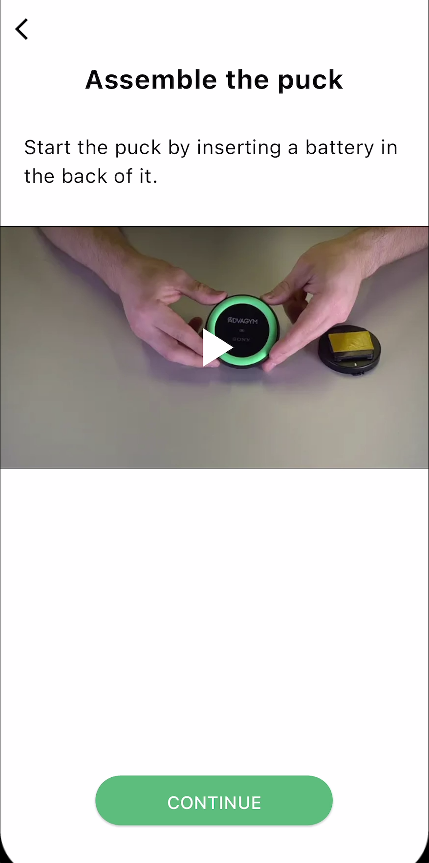

3. ยืนยันว่าแบตเตอรี่ทำงาน



4. ยืนยันตำแหน่งของ puck

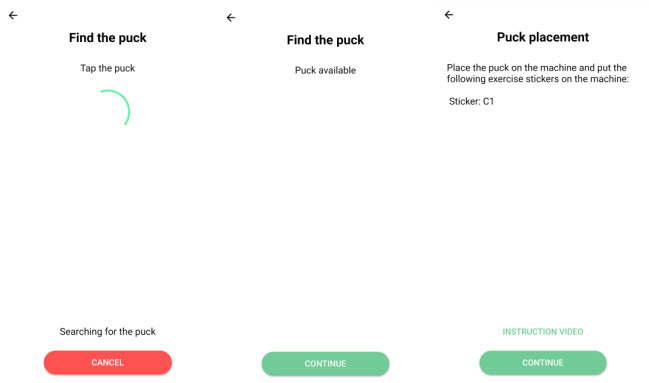

5. ระบุ puck โดยทำตามคำแนะนำในแอป

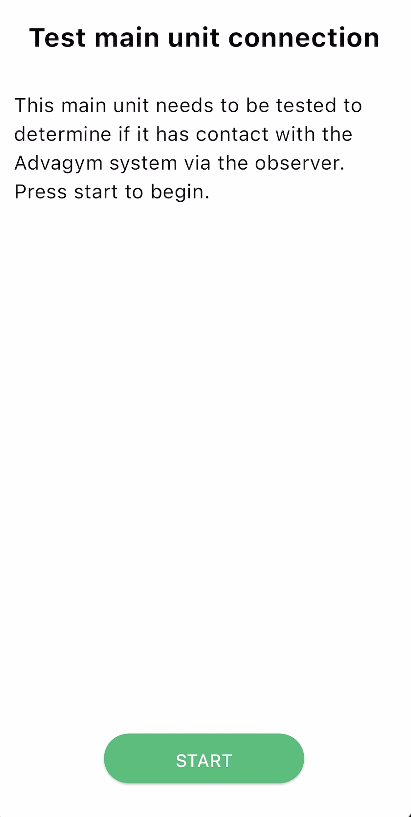

6. เพื่อเริ่มการทดสอบ ให้กดและปล่อยปุ่มบนหน่วยหลักจนกว่าไฟ LED จะเปลี่ยนเป็นสีฟ้า อาจใช้เวลาถึง 3 นาที หากสำเร็จ หมายความว่าหน่วยหลักสามารถสื่อสารกับผู้สังเกตการณ์ได้

• หากไม่สำเร็จ คุณจะล้มเหลวในการทดสอบอีก 3 ครั้ง หากคุณไม่สามารถติดตั้งหน่วยหลักได้ โปรดติดต่อฝ่ายสนับสนุนลูกค้า ดูบทความต่อไปนี้สำหรับ ข้อมูลการติดต่อฝ่ายสนับสนุนบริการ Life Fitness
• หากหน่วยอยู่ไกลเกินไปจากผู้สังเกตการณ์ อาจเป็นปัญหาระยะทาง หมายเหตุ: อาจจำเป็นต้องมีผู้สังเกตการณ์เพิ่มเติมหากพื้นที่ครอบคลุมเกิน 328 ตารางฟุต













ประกอบ Axiom ใหม่

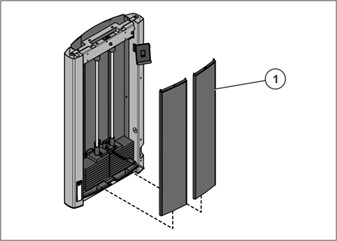

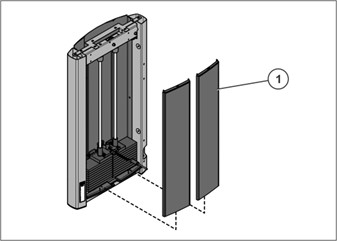

1. ใส่และเปลี่ยนแผ่นปิดด้านหน้าอย่างระมัดระวัง หากมีการติดตั้ง

รายการ	คำอธิบาย	จำนวน
1	แผ่นปิดด้านหน้า	2

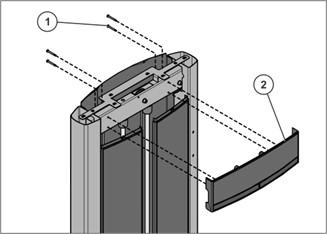

2. ติดตั้งฝาครอบด้านหน้าด้วยสกรู M6 X 50mm HCS และขันให้แน่นที่ 10-13 in-lbs (1.1-1.5 Nm)

รายการ	คำอธิบาย	จำนวน
1	สกรู M6 X 50mm HCS	4
2	ฝาครอบด้านหน้า	1

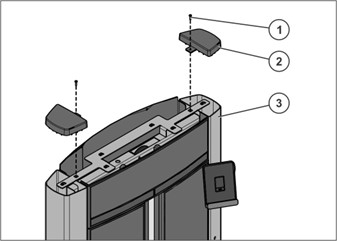

3. ติดตั้งฝาครอบท่อด้วยสกรู 8 X 3/4 PHL PAN เข้ากับเสาและขันให้แน่นที่ 10-13 in-lbs (1.1-1.5 Nm)

รายการ	คำอธิบาย	จำนวน
1	สกรู 8 X 3/4 PHL PAN	2
2	ฝาครอบท่อ	2
3	เสา	1

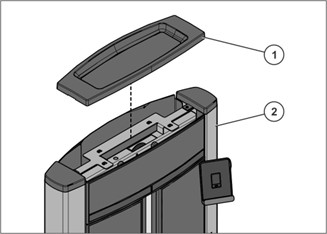

4. เปลี่ยนถาดฝาครอบด้านบนเข้ากับเสา

รายการ	คำอธิบาย	จำนวน
1	เสา	1
2	ถาดฝาครอบด้านบน	1





5. ค้นหาฉลากหมายเลขซีเรียลที่มีอยู่บนโครงหลักของอุปกรณ์ ทำความสะอาดบริเวณนั้นและติดฉลากหมายเลขซีเรียลลงบนโครงหลักของอุปกรณ์ที่กำลังติดตั้ง

รายการ	คำอธิบาย	จำนวน
1	ฉลากหมายเลขซีเรียล	1
2	โครงหลัก	1



ดูบทความต่อไปนี้ ระบบ Life Fitness Connect วิธีลบ แก้ไข เปลี่ยนเครื่อง เพื่อเรียนรู้วิธีลบ แก้ไข หรือเปลี่ยนเครื่อง (หน่วยหลักหรือ Puck)



ดูบทความต่อไปนี้สำหรับ คำแนะนำการติดตั้งชุดระบบ Life Fitness Connect สำหรับเครื่องออกกำลังกายแบบแรงต้าน
