ดูบทความต่อไปนี้ Life Fitness Connect System Kit Hammer Strength Device Holder, Main Unit, Reflective Card, and Puck Installation Instructions สำหรับคำแนะนำการติดตั้งที่ยึดอุปกรณ์บนผลิตภัณฑ์ Hammer Strength เพิ่มเติม
สารบัญ
การประกอบที่ยึดอุปกรณ์ Hammer Strength HS-HG

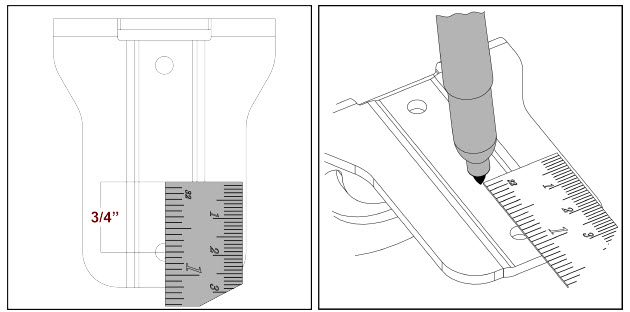

1. โดยให้ส่วนโค้งของที่ยึดโทรศัพท์หันลงด้านล่าง วัดระยะ ¾" จากจุดศูนย์กลางรูด้านล่างของที่ยึดและทำเครื่องหมายด้วยปากกาสีดำตามที่แสดง

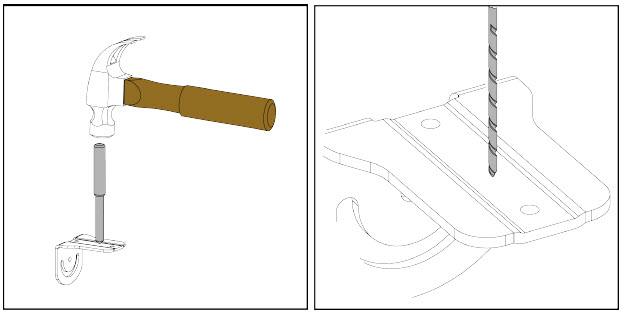

2. ใช้เครื่องเจาะศูนย์และค้อนเพื่อทำรอยบุ๋มเล็ก ๆ บนพื้นที่ที่ทำเครื่องหมายไว้ จากนั้นใช้ดอกสว่านขนาด 1/8" เจาะรูผ่านที่ยึด วางที่ยึดไว้ด้านข้างเมื่อทำเสร็จ
การติดตั้งที่ยึดอุปกรณ์ Hammer Strength HS-HG

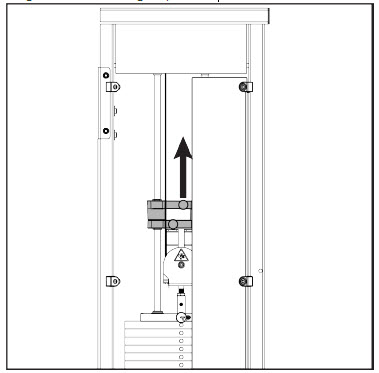

1. หากน้ำหนักเพิ่มอยู่ในตำแหน่งที่ลดลง ให้ยกกลับขึ้นไปยังตำแหน่งเดิมโดยดึงปุ่มปลดออกด้านนอก

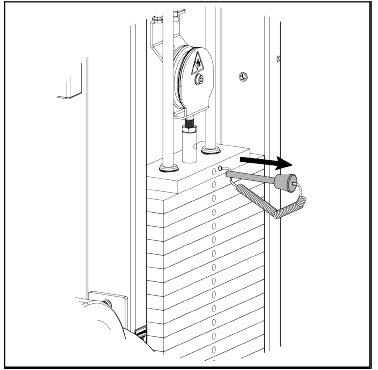

2. ถอดหมุดตัวเลือกออกจากชุดน้ำหนัก

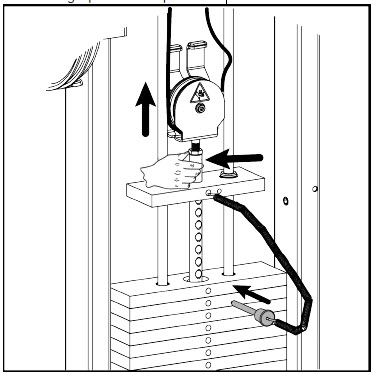

3. จับแกนตัวเลือกใต้รอกอย่างระมัดระวังและยกขึ้นเพื่อสร้างความหย่อนในสายเคเบิล จากนั้นใส่หมุดตัวเลือกกลับเข้าไปในชุดน้ำหนักตามที่แสดง

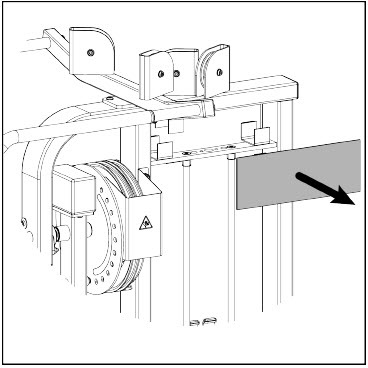

4. ถอดแผ่นป้ายด้านขวาออก (แผ่นป้ายที่หันไปทางด้านหมุดตัวเลือก)

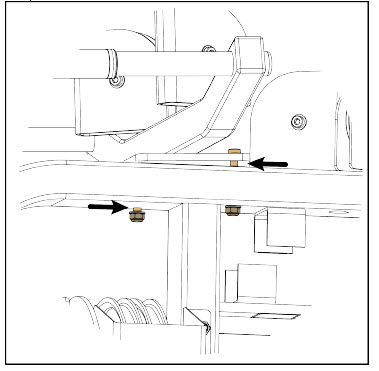

5. ใช้ประแจขนาด 17 มม. และดอกไขควงหกเหลี่ยมขนาด 7 มม. เพื่อคลาย แต่ไม่ถอดสลักเกลียวด้านหน้าและด้านหลังที่ยึดแผ่นเชื่อมแฮนด์บาร์

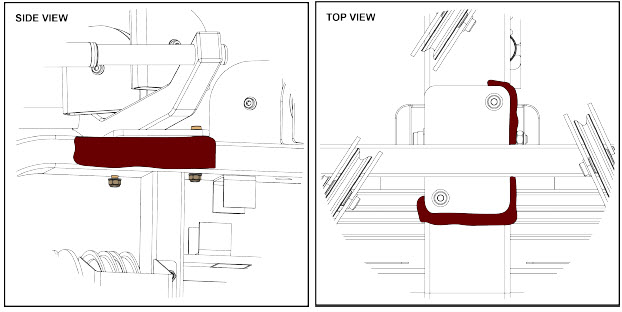

6. สอดผ้าขี้ริ้วระหว่างแผ่นเชื่อมแฮนด์บาร์และเฟรมเพื่อป้องกันการเคลือบผงตามที่แสดง

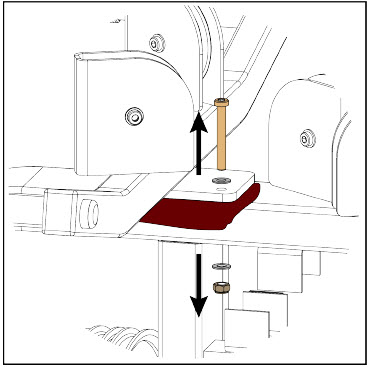

7. ถอดสลักเกลียวด้านหลังออก (สลักเกลียวระหว่างรอกทั้งสี่)

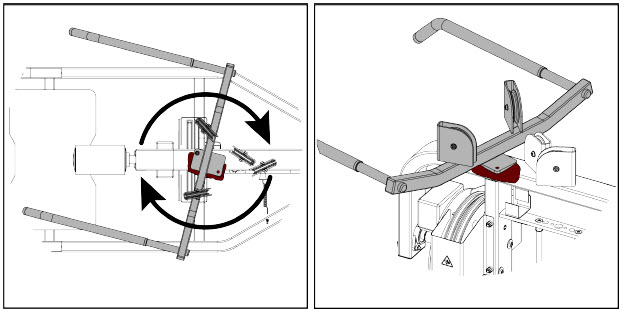

8. หมุนส่วนเชื่อมของแฮนด์จับไปทางขวาอย่างระมัดระวังตามที่แสดงในภาพ

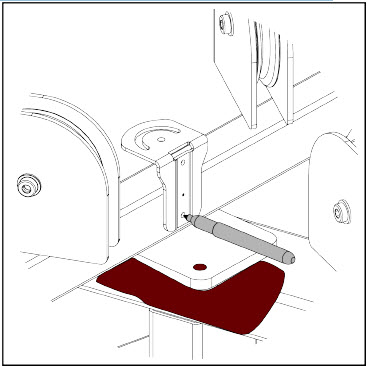

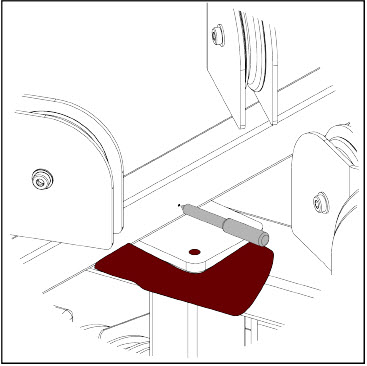

9. นำที่ยึดอุปกรณ์จาก ชุดประกอบที่ยึดอุปกรณ์ โดยให้ปลายที่งอหันออกไปด้านนอก วางไว้ตรงกลางบนแผ่นติดตั้งแฮนด์จับและเหนือส่วนเชื่อม จากนั้นทำเครื่องหมายรูด้านล่างบนคานขวาง
10. ใช้เครื่องเจาะและค้อนเพื่อทำรอยบุ๋มบนคานขวางของแฮนด์จับในบริเวณที่ทำเครื่องหมายไว้
11. คำเตือน: ใช้สว่านไฟฟ้า ไม่ใช่เครื่องขันกระแทก

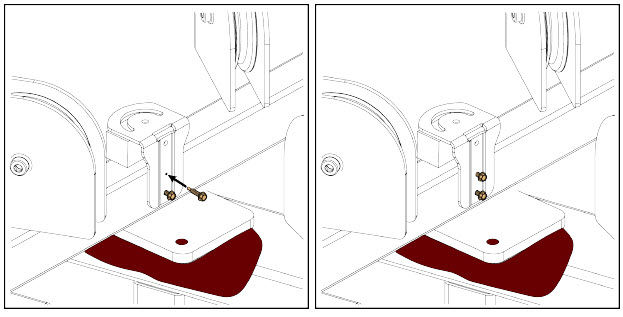

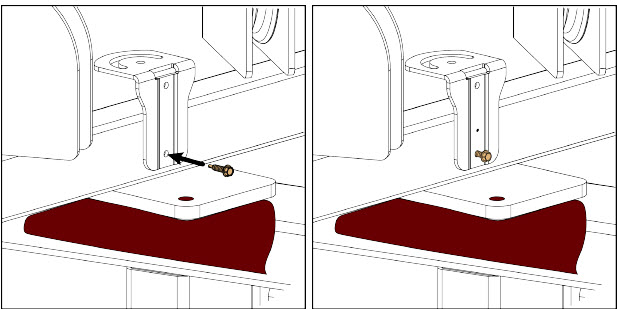

วางที่ยึดโทรศัพท์กลับเข้าที่ จากนั้นใช้หัวซ็อกเก็ตขนาด ¼" เพื่อ ใส่สกรูแบบเจาะตัวเอง #8-18 x3/4" ตัวแรกอย่างหลวมๆ ลงในรูด้านล่าง

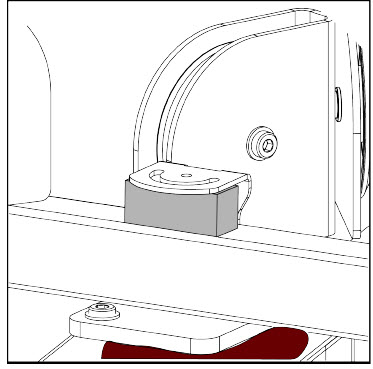

12. วางตัวเว้นระยะ (เช่น บล็อกไม้) ขนาดประมาณ 2.5" x 1" ไว้ใต้ปลายงอของที่ยึดโทรศัพท์ตามที่แสดงเพื่อให้ที่ยึดตรง
13. คำเตือน: ใช้สว่านไฟฟ้า ไม่ใช่เครื่องขันกระแทก
ใช้หัวซ็อกเก็ตขนาด ¼" เพื่อใส่สกรูแบบเจาะตัวเอง #8-18 x3/4" ตัวที่สองอย่างหลวมๆ ลงในรูที่สอง

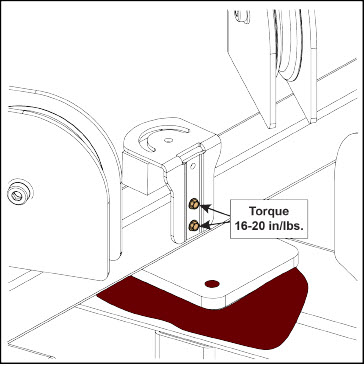

14. คำแนะนำ: ขันสกรูให้มีแรงบิด 16-20 นิ้ว/ปอนด์
ขันสกรูทั้งสองตัวให้แน่นและปรับแรงบิดให้มีค่า 16-20 นิ้ว/ปอนด์
หมายเหตุ: ใช้เครื่องดูดฝุ่นแบบมือถือเพื่อทำความสะอาดและกำจัดเศษโลหะ

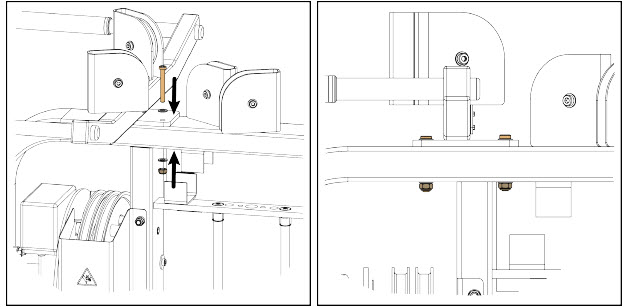

15. หมุนส่วนเชื่อมของแฮนด์จับกลับอย่างระมัดระวัง นำผ้าขี้ริ้วออก และใส่สลักเกลียวพร้อมน็อตที่ถอดออกในขั้นตอนที่ 8 จากนั้นใช้หัวหกเหลี่ยมขนาด 7 มม. และประแจขนาด 17 มม. เพื่อขันสลักเกลียวทั้งด้านหน้าและด้านหลังให้แน่น

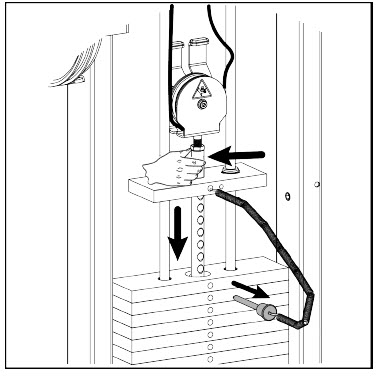

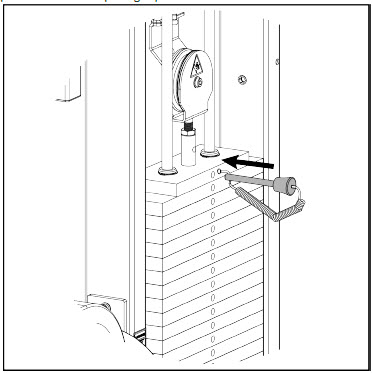

16. จับแกนเลือกและถอดหมุดเลือกออกจากชุดน้ำหนัก จากนั้นค่อยๆ ลดแผ่นด้านบนลงบนชุดน้ำหนักและใส่หมุดเลือกกลับเข้าไป
17. การติดตั้งที่ยึดอุปกรณ์เสร็จสมบูรณ์
ดูบทความต่อไปนี้ คำแนะนำการติดตั้งชุดระบบ Life Fitness Connect ที่ยึดอุปกรณ์หลัก การ์ดสะท้อนแสง และ Puck เพื่อทำการติดตั้งอุปกรณ์หลัก การ์ดสะท้อนแสง และ Puck ที่เหลือ
