İçindekiler

• Cihaz Tutucu Montajı
• Cihaz Tutucu Kurulumu
• Axiom'u Sökme
• Ana Ünite, Yansıtıcı Kart Kurulumu
• Puck Kurulumu
• Axiom'u Yeniden Montaj



Kit Bileşenleri

Insignia ve Axiom Cihaz Tutucu Kit Bileşenleri



Öğe	Açıklama	Adet
1	Puck (Puck Kurulumu Makalesine Bakınız)	1
2	Cihaz Tutucu Rafı	1
3	Sol Braket	1
4	Sağ Braket	1
5	Yansıtıcı Bant (Ana Ünite ve Yansıtıcı Kart Kurulumu Makalesine Bakınız)	1
6	Alkol Mendilleri (3'lü paket)	1
7	Rep Sayacı Kapağı	1
8	Ana Ünite (Ana Ünite ve Yansıtıcı Kart Kurulumu Makalesine Bakınız)	1
9	AA Pil	4
10	Gromet	2
11	8 X 3/4 PHL PAN Vida	4
12	8-18 X 3/4 Kendinden Kılavuzlu Vida	2
13	Seri Etiketi	1



Cihaz Tutucu Montajı

Axiom Cihaz Tutucu Konumları







Axiom Modeli	Açıklama	Cihaz Tutucu Konumu: Mavi
OP-AB	Karın	Sol
OP-ABBA	Karın/Sırt Uzatma	Sol
OP-BC	Biceps Curl	Sol Dış (şekle bakınız)
OP-BT	Biceps Curl/Triceps Uzatma	Sol Dış (şekle bakınız)
OP-CP	Göğüs Presi	Sol
OP-FLY	Fly	Sol Dış (şekle bakınız)
OP-HAA	Kalça Abduktör-Adduktör	Sol
OP-LC	Bacak Curl	Sol
OP-LCE	Bacak Curl/Uzatma	Sol
OP-LE	Bacak Uzatma	Sol
OP-LP	Bacak Presi	Sol
OP-LR	Çekme/Row	Sol Dış (şekle bakınız)
OP-MP	Multi-Press	Sol
OP-PD	Çekme	Sağ
OP-RW	Row	Sağ
SS-SLCE	Oturmalı Bacak Curl/Uzatma	Sol
OP-SP	Omuz Presi	Sol
OP-TE	Triceps Uzatma	Sol Dış (şekle bakınız)

1. Cihaz tutucunun monte edileceği ünite için gerekli olan braket, Sol veya Sağ, seçin; kullanılmayan braketi atın. NOT: Braketlerdeki 'L' (Sol) ve 'R' (Sağ) kesiklerini arayın.

Öğe	Açıklama	Adet
1	Sol Braket	1
2	Sağ Braket	1



2. Braket sekmelerini cihaz tutucu rafının arkasına yerleştirin.

Öğe	Açıklama	Adet
1	Cihaz Tutucu Rafı	1
2	Braket (Sağ)	1



3. 8 X 3/4 PHL PAN vidalarını yerleştirin ve 16-20 in-lbs (1.8-2.2 Nm) sıkın.

Ürün	Açıklama	Adet
1	Cihaz Tutucu	1
2	8 X 3/4 PHL PAN Vidalar	2





Axiom Cihaz Tutucu Montajı



Cihaz Tutucu Montaj Yerleri

Cihaz tutucu için iki montaj yöntemi vardır: iç ve dış.



İç Montaj

Cihaz tutucu kule içine monte edilir.



Dış Montaj için iki varyasyon vardır: Üst ve Alt.



Dış Montaj: Üst (OP-BC, OP-BT, OP-TE)

Cihaz tutucu kule dışına monte edilir

Ürün	Açıklama	Adet
1	Kule Kapağı	1
2	Kule Çerçevesi	1
3	Cihaz Tutucu	1

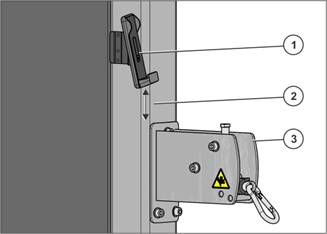

Dış Montaj: Alt (OP-FLY, OP-LR).

Kule çerçevesine, arka kaplamanın yanına, kasnak braketi üzerinde 3.5 inç (8.99 cm) yükseklikte monte edilir.

Ürün	Açıklama	Adet
1	Cihaz Tutucu	1
2	Kule Çerçevesi	1
3	Kasnak Braketi	1





Axiom'u Sökme

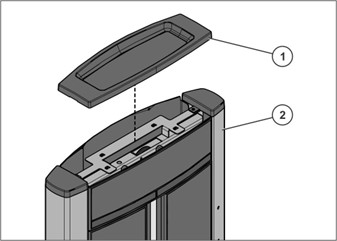

1. Kuleden üst kapak tepsisini kaldırın ve çıkarın.

Ürün	Açıklama	Adet
1	Üst Kapak Tepsisi	1
2	Kule	1



2. Vidaları ve boru kapaklarını kuleden gevşetip çıkarın.

Ürün	Açıklama	Adet
1	8 X 3/4 PHL PAN Vida	2
2	Boru Kapağı	2
3	Kule	1

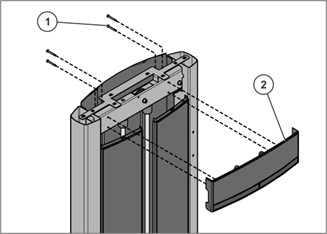

3. M6 X 50mm HCS vidalarını ve ön kapağı gevşetip çıkarın.

Ürün	Açıklama	Adet
1	M6 X 50mm HCS Vida	4
2	Ön Kapak	1

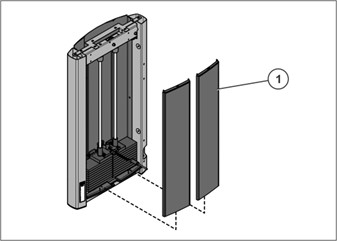

4. Dikkatlice ön kaplamaları kaldırıp çıkarın, eğer mevcutsa.

Ürün	Açıklama	Adet
1	Ön Kaplama	2

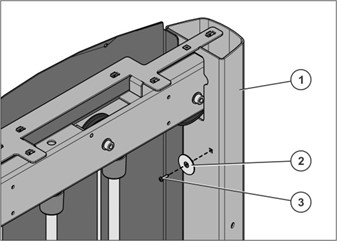

5. 8 X 3/4 PHL PAN Vida ve Kaplama Tutucu Grometi kuleden gevşetip çıkarın.

Ürün	Açıklama	Adet
1	Kule	1
2	Kaplama Tutucu Gromet	1
3	8 X 3/4 PHL PAN Vida	1

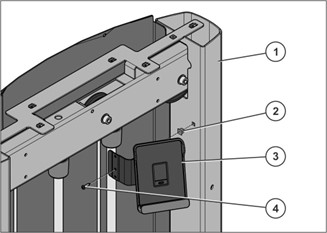

6. Bir grometi kulenin mevcut kare deliğine yerleştirin ve cihaz tutucunun orta deliğine 8 X 3/4 PHL PAN vida yerleştirin. 16-20 in-lbs (1.8-2.2 Nm) sıkın.

Ürün	Açıklama	Adet
1	Kule	1
2	Gromet	1
3	Cihaz Tutucu	1
4	8 X 3/4 PHL PAN Vida	1



7. Cihaz tutucunun dik olduğundan emin olun ve cihaz tutucunun üst deliğini 8-18 X 3/4 Kendinden Kılavuzlu Vida ile kuleye sabitleyin. Aşırı sıkmayın. 16-20 in-lbs (1.8-2.2 Nm) arasında sıkın.

Ürün	Açıklama	Adet
1	Kule	1
2	Cihaz Tutucu	1
3	8-18 X 3/4 Kendinden Kılavuzlu Vida	1



Cihaz Tutucu Montajı Tamamlandı



Ana Ünitenin Montajı



Ana ünite, ağırlık yığınına sahip spor salonu makinelerinde bir puck ile birlikte kullanılır. Ana ünite, ağırlık yığınının üst plakasına monte edilir ve ana ünitenin üzerinde düz bir yüzeye yapıştırılmış yansıtıcı bir etikete serbest bir görüş hattı sağlar. Yansıtıcı etiket, makinenin içinde ana üniteye serbest bir görüş hattı sağlayan uygun bir alana yapıştırılması zorunludur. Optik sensör, ağırlık yığını ile birlikte düz bir çizgide yansıtıcı etikete karşı hareket etmelidir. Sensör ile yansıtıcı etiket arasında yaklaşık +/- 10 derece serbest bir görüş alanı olmalıdır. Ana ünitenin en düşük konumundaki mesafesi ile üstteki yansıtıcı kart arasındaki maksimum mesafe 160 cm/63 inçtir.



LF Assist Uygulamasını Kullanın

Life Fitness planlayıcısı, kurulum yaptığınız tesise erişim sağlamış olmalıdır. Tesisi göremiyorsanız, planlayıcı ile iletişime geçin. Hesabınızı neredeyse anında ekleyebilirler. Değişiklikler yapıldıktan sonra listeyi yenilemeniz gerekiyorsa, sağ üst köşedeki 3 noktaya tıklayın ve spor salonlarını yeniden yükle seçeneğine tıklayın.



1. Site genel görünümünde makineler sekmesine basın.

2. Makineler genel görünümünde “+” düğmesine basın.

3. Üst kısmına basarak ve hafifçe aşağı doğru iterek (kilitleme mekanizmasını serbest bırakarak) ana ünitenin kilidini açın ve ardından ileri doğru (uzunlamasına) kaydırın. Üst kısmı kaydırın ve kasadan kaldırın. Beyaz etiket, bir tarafında pil paketinin yanında bulunur. Not: Ambalajdan bir pil takın,  Ünitenin çalışması için tüm dört pili doğru şekilde takmanız gerekir.

4. Üst kısmı kaydırın ve kasadan kaldırın. AA pilleri takarken tüm 4 pilin doğru yerleştirildiğinden emin olun. (Ana ünite sabitken uyku modundadır. Ana üniteyi sallamak onu uyandırır. Ünite uyandığında, her 3 saniyede bir yeşil LED ışığı yanıp söner ve MAC adresini yayar. 3 saniye boyunca herhangi bir hareket olmadığında tekrar uyku moduna geçer.)





5. Ağırlık yığınının üst kısmını alkol mendili ile temizleyin. İzopropil alkolün tamamen kuruması için birkaç dakika beklediğinizden emin olun. Ana üniteyi üst plakaya yerleştirdiğinizden emin olun. Yığın türüne bağlı olarak farklı yerlere yerleştirilebilir. Life Fitness mühendislik ekibi, ana ünitenin desteklenen ürün serilerinin üst baş plakasına uyacağını doğrulamıştır. Ağırlık yığınının yüzeyi, ana üniteyi yüzeye monte etmeden önce yumuşak bir bez ve %95'ten fazla konsantrasyona sahip izopropil alkol (izopropil, izopropanol veya 2-propanol olarak da adlandırılır) ile iyice temizlenmelidir.



Ürün	Açıklama	Adet
1	Ağırlık Yığını	1
2	Alkol Mendili	1



6. Ana ünitenin koruyucu arka kısmını çıkarın, ana üniteyi pil kapağı/üst kapak çekme pimine doğru açılacak şekilde monte edin - ağırlık yığınına bastırarak yapıştırın, yansıtıcı kartın hemen altına. Ana ünite, kurulumdan sonra çıkarılması gereken koruyucu plastik kapak ile teslim edilir. Sensör penceresi temiz ve tozsuz olmalıdır. Kirliyse yumuşak bir bezle temizlenebilir. Not: Ünite Velcro bant ile önceden yüklenmiş olsa da, ana üniteyi üst plakadan çıkarmadan ve bunun yerine pil kapağını/üst kapağı açarak pil değişimini öneriyoruz.



Ürün	Açıklama	Adet
1	Ana Ünite	1
2	Ağırlık Yığını	1



7. Ana ünitenin montajını onaylayın

Ana Ünite Kurulumu Tamamlandı





Yansıtıcı Kartı Takın

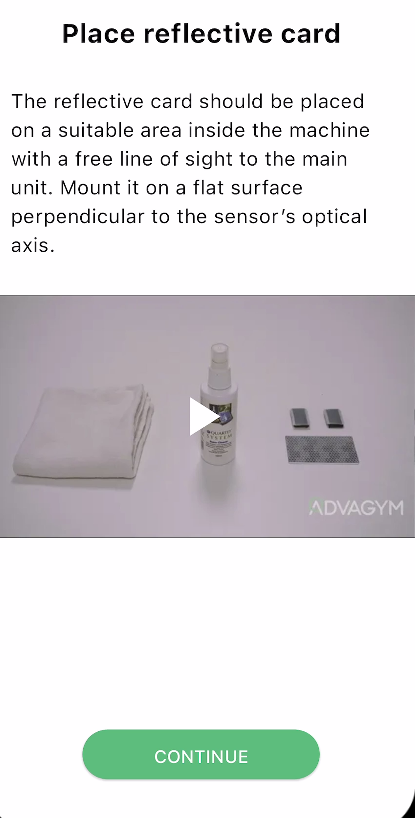

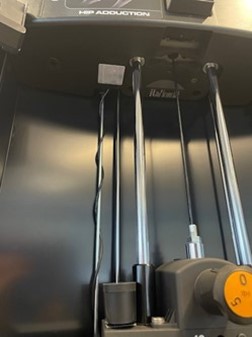

Ana ünite, ağırlık yığınının üst plakasına monte edilmiştir ve ana ünitenin üzerinde düz bir yüzeye yapıştırılmış bir yansıtıcı etikete serbest bir görüş hattı vardır. Yansıtıcı etiket, makine içinde ana üniteye serbest bir görüş hattı olan uygun bir alana takılması zorunludur. Optik sensör, yansıtıcı etikete karşı düz bir çizgide ağırlık yığını ile birlikte hareket etmelidir. Sensörün yansıtıcı etikete karşı yaklaşık +/- 10 derece serbest bir görüş alanı olmalıdır. Ana ünitenin en düşük konumundaki yansıtıcı kart ile üstteki yansıtıcı kart arasındaki maksimum mesafe 160cm/63 inçtir. Ana ünite ile birlikte teslim edilen yansıtıcı etiket kullanılmalıdır; başka bir yansıtıcı kart kullanılamaz.

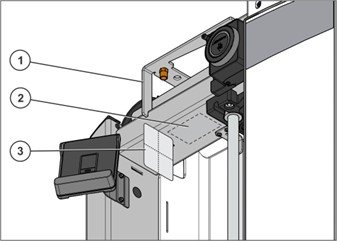

1. Kule çapraz tüpünün altını alkol mendili ile temizleyin. İzopropil alkolün tamamen kuruması için birkaç dakika beklediğinizden emin olun. Yansıtıcı etiket, sensörün optik eksenine dik düz bir yüzeye monte edilmelidir. Yüzey, önceden %95'ten fazla konsantrasyona sahip izopropil alkol (izopropil, izopropanol veya 2-propanol olarak da adlandırılır) ve yumuşak bir bez ile temizlenmelidir.

Ürün	Açıklama	Adet
1	Kule	1
2	Temizlenecek Alan	1
3	Alkol Mendili	1



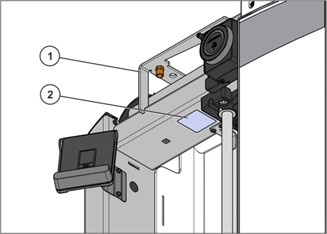

2. Koruyucu arka yüzeyi çıkarın ve reflektörü kule çapraz tüpünün altına yapıştırın.

Ürün	Açıklama	Adet
1	Kule	1
2	Reflektör	1



LF Assist Uygulamasını Kullanın

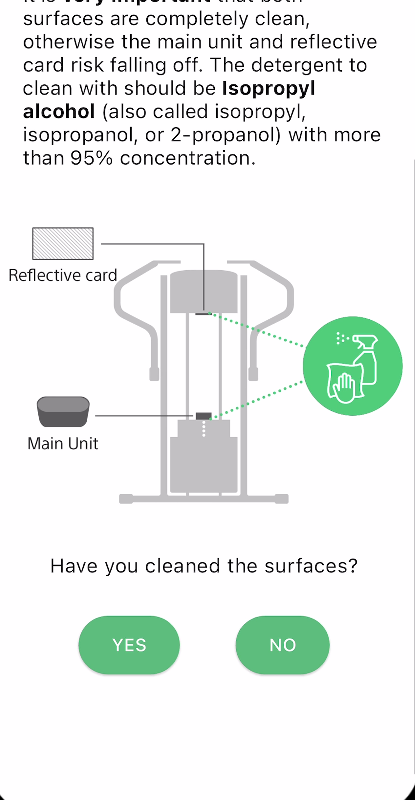

3. Yansıtıcı kartı yerleştirdiğiniz kule ve üst ağırlık plakasını temizlediğinizi onaylayın

4. Yansıtıcı kartın yerleştirilmesini onaylayın

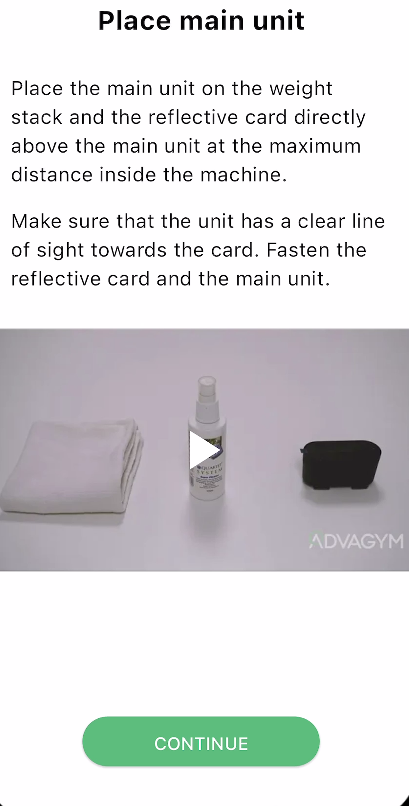

5. Ana ünitenin yerleştirilmesini onaylayın



6. Ana üniteyi eşleştirme moduna almak için uygulamadaki talimatları izleyin. Bul'a basın

7. Uygulama şu anda ana üniteyi arıyor ve sinyallerini ölçüyor.



8. Ana ünite ile yansıtıcı kart arasındaki mesafenin uygulamada belirtilen şekilde yaklaşık olduğunu doğrulayın.





9. Bir egzersiz eklemek için Egzersiz Ekle'ye basın veya mevcut bir egzersizi spor salonu sitesinden kopyalamak için egzersizleri kopyalayın. Bir isim seçerek mevcut makine için makine egzersizini seçin. (Egzersizin talimat videosunu görmek için bilgi düğmesine basın)

10. Göğüs açma/arka omuz, kalça adduksiyon/kalça abduksiyon destekli dip/çene veya devam etmek için tamam'a bas gibi makine egzersizlerini eklemek için 9. adımı tekrarlayın.



11. Üst ağırlık yığınına basarak ana ağırlıkları seçin.
Ağırlık yığınları listesinden ana ağırlık yığınını seçin veya “+” düğmesine basarak yeni bir tane oluşturun. (Bu, spor salonu sitesinde kurulan ilk makine ise, liste boş olacaktır)

Makinenin ana ağırlık yığını listede yoksa, şu adımları izleyerek yeni bir tane oluşturun:
Ağırlık yığını üzerindeki ağırlıkların sayısını girin.
Ağırlık yığınının birinci ve ikinci değerini ekleyin.

Bir “akıllı ekleme” çözümü, son ağırlık çiftinin delta ağırlığı ile aynı değerlerle listenin geri kalanını doldurur. Değerlerin doğru olduğunu onaylayın. Değilse, üstten alta doğru ağırlık yığınına göre değerleri manuel olarak düzeltin. Kaydet'e basın.

Eğer cihazda “ekstra ağırlık” varsa:
Alt ağırlık yığınını seçerek ekstra ağırlığı seçin.
Ağırlık yığınları listesinden ekstra ağırlık yığınını seçin veya “+” düğmesine basarak yeni bir yığın oluşturun. (Eğer bu siteye kurulan ilk cihaz ise, liste boş olacaktır)

Eğer cihazın ekstra ağırlık yığını listede yoksa, aşağıdaki
adımları izleyerek yeni bir yığın oluşturun:
Ağırlık yığınındaki yığın sayısını girin.
Ağırlık yığınının birinci ve ikinci değerini ekleyin.

“Akıllı ekleme” çözümü, ana birim yığını için olduğu gibi, listenin geri kalanını değerlerle doldurur. Tüm değerlerin doğru olduğundan emin olun. Bunu hızlı bir şekilde kontrol etmek için yığının en altındaki/en ağır numaranın uygulamadaki en alt numarayla eşleşip eşleşmediğini kontrol edebilirsiniz. Eğer eşleşmiyorsa, değerleri ağırlık yığınındaki en üstten en alta doğru manuel olarak düzeltin. Kaydet'e basın.



Puck Kurulumu

Axiom Puck Konumları

Axiom Modeli	Açıklama	Puck Konumu: Yeşil
OP-AB	Karın	Sol
OP-ABBA	Karın/Sırt Uzatma	Sol
OP-BC	Biceps Curl	Sol
OP-BT	Biceps Curl/Triceps Uzatma	Sol
OP-CP	Göğüs Presi	Sol
OP-FLY	Fly	Sağ
OP-HAA	Kalça Abduktör-Adduktör	Sol
OP-LC	Bacak Curl	Sol
OP-LCE	Bacak Curl/Uzatma	Sol
OP-LE	Bacak Uzatma	Sol
OP-LP	Bacak Presi	Sol
OP-LR	Pulldown/Row	Sağ
OP-MP	Multi-Press	Sol
OP-PD	Pulldown	Sağ
OP-RW	Row	Sağ
SS-SLCE	Oturmalı Bacak Curl/Uzatma	Sol
OP-SP	Omuz Presi	Sol
OP-TE	Triceps Uzatma	Sol



Cihaza bir puck takın

1. Alkol mendili ile konumu temizleyin. İzopropil alkolün tamamen kuruması için birkaç dakika beklediğinizden emin olun. Puck'ın koruyucu arka yüzeyini çıkarın, ardından dikkatlice ortalayarak puck'ı cihaza yapıştırın.

2. Puck'ı çalıştırmak için yalıtımı çıkarın

Pili etkinleştirmek için, burada sarı renkle vurgulanan yalıtım çekme sekmesini nazikçe çıkarın. Çekme sekmesini sert bir şekilde çıkarmak pili yerinden oynatabilir. Puck'ın ışığı şimdi mavi renkte yanmalı ve ardından kapanmalıdır. Eğer puck'ı açmanız gerekiyorsa, aşağıdaki talimatları izleyin.

Not: Pilin (CR2450) değiştirilmesi gerektiğinde, eski pili çıkarın.

Yeni pili takmak için, pilin pozitif tarafı yukarı bakacak şekilde yuvaya kaydırın.

Puck'ı kapatmak için, arka parçadaki oku bulun. Ok, kilitleme sekmesine doğru işaret etmelidir. Arka parçayı sağa doğru çevirin ve bir tıklama sesi duyana kadar çevirin.



LF Assist Uygulamasını Kullanma



3. Pilin aktif olduğunu doğrulayın



4. Puck'ın yerleştirildiğini doğrulayın

5. Uygulamadaki talimatları izleyerek puck'ı tanımlayın.







6. Testi başlatmak için, Ana Birim üzerindeki düğmeye basın ve bırakın, led ışığı mavi olana kadar bekleyin. Bu işlem 3 dakika sürebilir. Başarılı olursa, ana birimin gözlemci ile iletişim kurabildiği anlamına gelir.

• Eğer başarılı olmazsa, testi 3 kez daha başarısızlıkla sonuçlandırabilirsiniz. Ana birimi kuramazsanız, müşteri desteği ile iletişime geçin. Life Fitness Servis Destek İletişim Bilgileri makalesine bakın.
• Eğer birim gözlemciden çok uzaktaysa, bu bir mesafe sorunu olabilir. Not: kapsama alanı 328 ft²'den büyükse ek bir gözlemci gerekebilir.













Axiom'u Yeniden Montaj

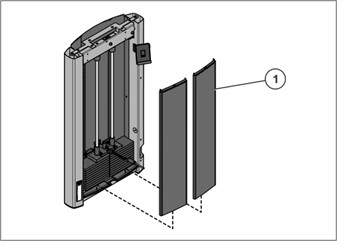

1. Ön kapakları dikkatlice yerleştirin ve değiştirin, eğer mevcutsa.

Ürün	Açıklama	Adet
1	Ön Kapak	2



2. Ön kapağı M6 X 50mm HCS vidaları ile takın ve 10-13 in-lbs (1.1-1.5 Nm) sıkın.

Ürün	Açıklama	Adet
1	M6 X 50mm HCS Vida	4
2	Ön Kapak	1

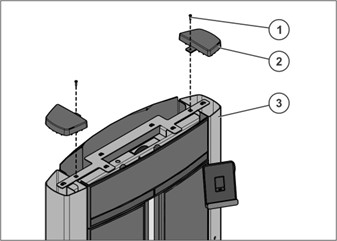

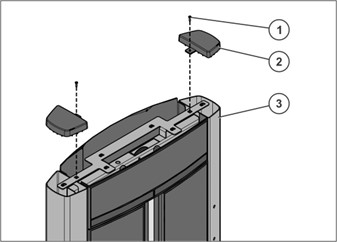

3. Boru kapaklarını 8 X 3/4 PHL PAN vidaları ile kuleye takın ve 10-13 in-lbs (1.1-1.5 Nm) sıkın.

Ürün	Açıklama	Adet
1	8 X 3/4 PHL PAN Vida	2
2	Boru Kapak	2
3	Kule	1

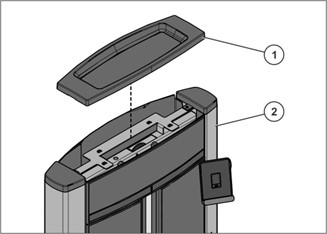

4. Üst kapak tepsisini kuleye yerleştirin.

Ürün	Açıklama	Adet
1	Kule	1
2	Üst Kapak Tepsisi	1





5. Ünitenin ana çerçevesindeki mevcut seri numarası etiketini bulun. Alanı temizleyin ve seri numarası etiketini monte edilen ünitenin ana çerçevesine yapıştırın.

Ürün	Açıklama	Adet
1	Seri Numarası Etiketi	1
2	Ana Çerçeve	1



Aşağıdaki makaleye bakın Life Fitness Connect Sistemi Bir Makineyi Silme, Düzenleme, Değiştirme Nasıl Yapılır bir Makineyi (Ana Ünite veya Puck) Silme, Düzenleme veya Değiştirme hakkında bilgi almak için



Ek bilgi için aşağıdaki makaleye bakın Life Fitness Connect Sistemi Kiti Güç Kurulum Talimatları
