Aşağıdaki makaleye bakın Life Fitness Connect Sistem Kiti Hammer Strength Cihaz Tutucu, Ana Ünite, Reflektif Kart ve Puck Kurulum Talimatları ek Hammer Strength ürünlerinde cihaz tutucu kurulumu için.
İçindekiler
Hammer Strength HS-HG Cihaz Tutucu Montajı

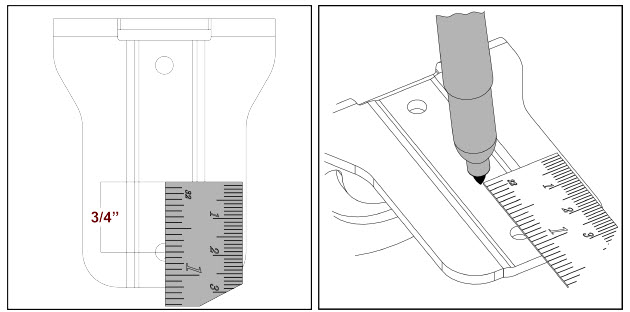

1. Telefon tutucunun eğimli kısmı aşağıya bakacak şekilde, tutucunun alt delik merkezinden ¾" ölçün ve siyah bir kalemle işaretleyin.

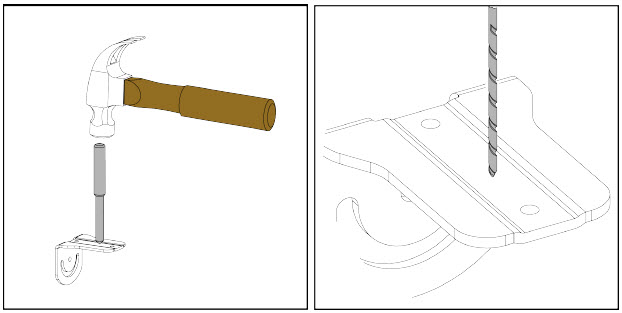

2. İşaretli alanda küçük bir çentik oluşturmak için bir merkez zımbası ve çekiç kullanın, ardından 1/8" matkap ucu ile tutucuya bir delik açın. Bu işlem tamamlandıktan sonra tutucuyu kenara koyun.
Hammer Strength HS-HG Cihaz Tutucu Kurulumu

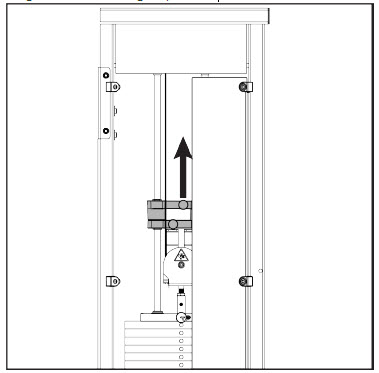

1. Artış ağırlıkları aşağı konumdaysa, serbest bırakma düğmelerini dışarı çekerek orijinal konumlarına geri taşıyın.

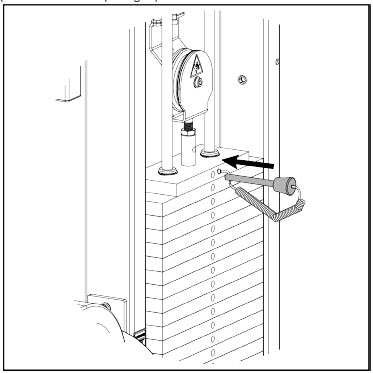

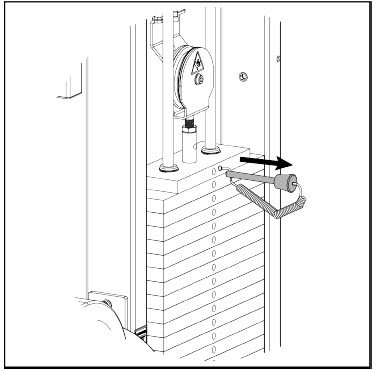

2. Ağırlık yığınından seçici pimi çıkarın.

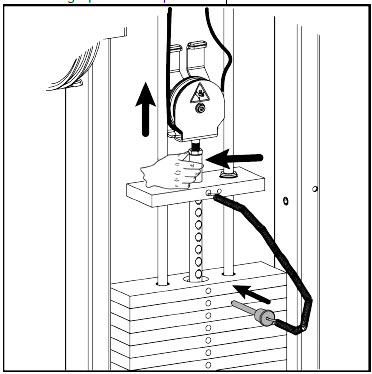

3. Kasnak altındaki seçici çubuğu dikkatlice tutun ve kabloda gevşeklik oluşturmak için yukarı kaldırın, ardından seçici pimi tekrar ağırlık yığınına yerleştirin.

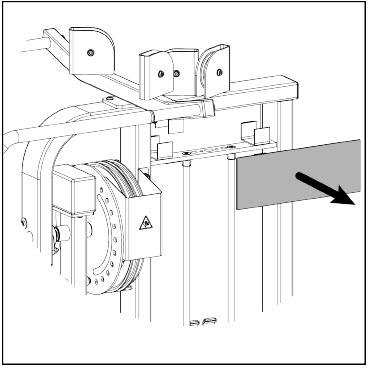

4. Sağ taraftaki plakayı çıkarın (Plaka, pim seçici tarafına bakıyor).

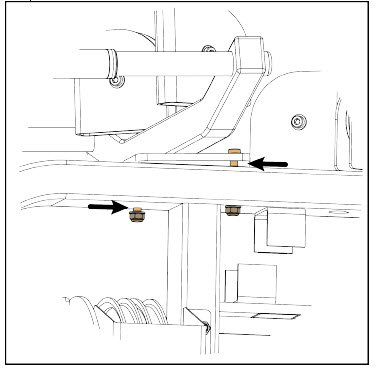

5. 17mm anahtar ve 7mm hex uç kullanarak, tutma kolu kaynak plakası ön ve arka cıvatalarını gevşetin ancak çıkarmayın.

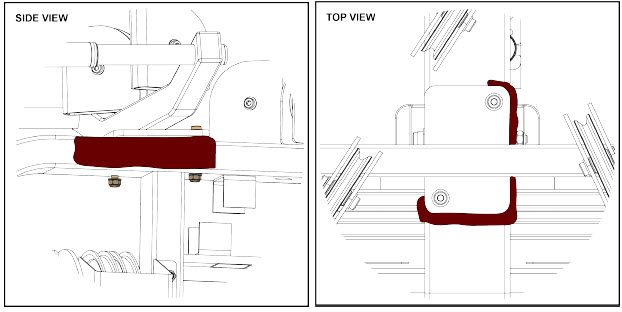

6. Tutma kolu kaynak plakası ile çerçeve arasına bir bez yerleştirerek toz kaplamayı koruyun.

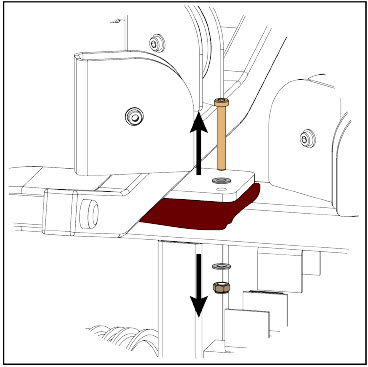

7. Arka cıvatayı çıkarın (Dört kasnak arasındaki cıvata).

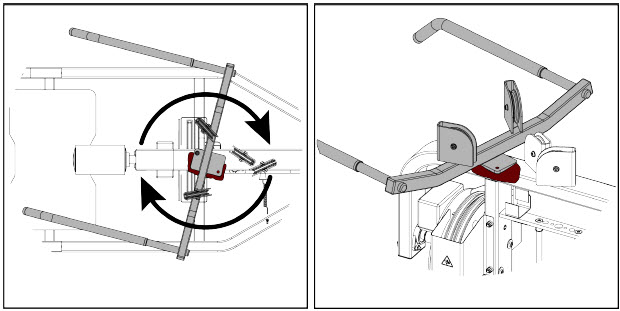

8. Gidon kaynağını gösterildiği gibi dikkatlice sağa doğru döndürün.

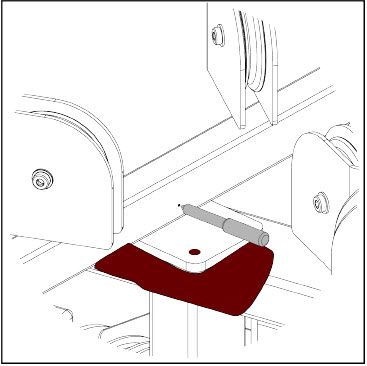

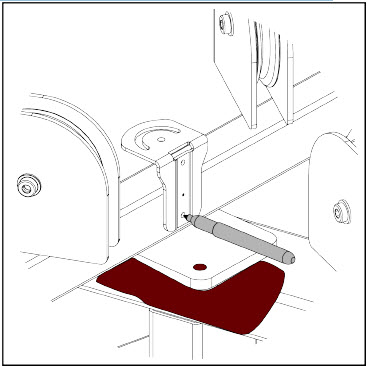

9. Cihaz Tutucu Montajı'ndan cihaz tutucuyu alın ve bükülmüş ucu dışa bakacak şekilde, gidon montaj plakasının ortasına ve kaynağın hemen üzerine yerleştirin, ardından alt deliği çapraz çubuğa işaretleyin.
10. İşaretlenen alanda gidon çapraz çubuğunda bir çentik oluşturmak için bir merkez zımbası ve çekiç kullanın.
11. Uyarı: Darbeli tornavida değil, elektrikli matkap kullanın.

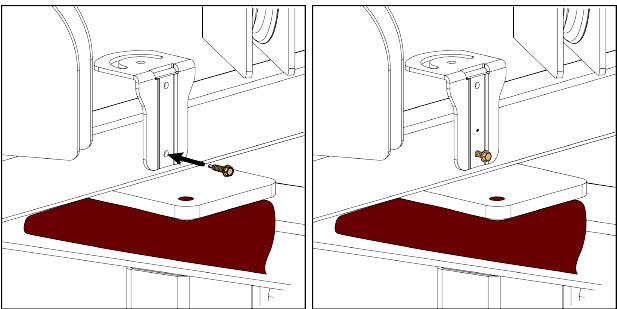

Telefon braketi yerine geri yerleştirin, ardından bir ¼" soket kullanarak ilk #8-18 x3/4" kendinden kılavuzlu vidayı alt deliğe gevşek bir şekilde takın.

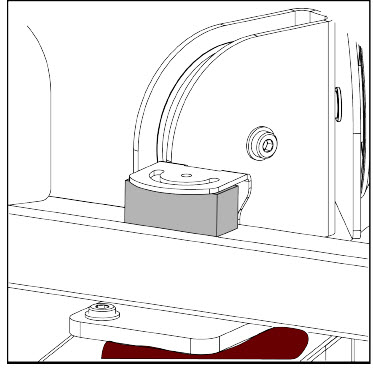

12. Telefon braketi bükülmüş ucunu düz tutmak için yaklaşık 2.5" x 1" boyutlarında bir ara parça (örneğin, tahta blok) yerleştirin.
13. Uyarı: Darbeli tornavida değil, elektrikli matkap kullanın.

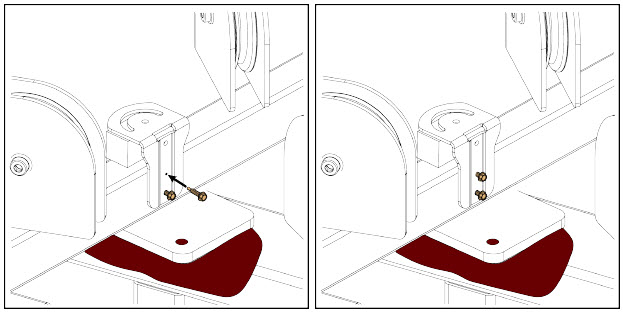

İkinci #8-18 x3/4" kendinden kılavuzlu vidayı ikinci deliğe gevşek bir şekilde takmak için bir ¼" soket kullanın.

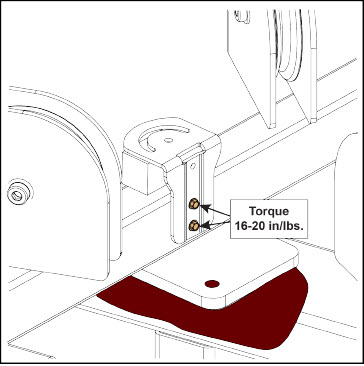

14. Dikkat: Vidaları 16-20 in/lbs torkla sıkın.
Her iki vidayı sıkın ve 16-20 in/lbs torkla sıkın.
Not: Metal kalıntıları temizlemek ve çıkarmak için el tipi bir vakum kullanın.

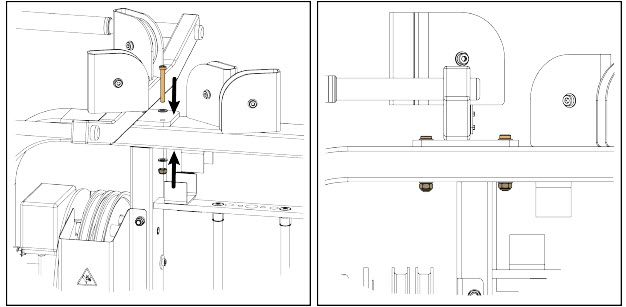

15. Gidon kaynağını dikkatlice geri döndürün, bezleri çıkarın ve 8. adımda çıkarılan somunlu cıvatayı takın, ardından ön ve arka cıvataları sıkmak için 7mm altıgen uç ve 17mm anahtar kullanın.

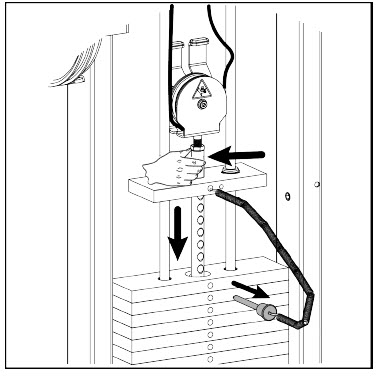

16. Seçici çubuğu alın ve ağırlık yığınından seçici pimi çıkarın, ardından üst plakayı yavaşça yığının üzerine indirin ve seçici pimi yeniden takın.
17. Cihaz Tutucu Montajı Tamamlandı
Kalan Ana Birim, Yansıtıcı Kart ve Puck'ı kurmak için şu makaleye bakın: Life Fitness Connect System Kit Hammer Strength Cihaz Tutucu, Ana Birim, Yansıtıcı Kart ve Puck Kurulum Talimatları
