תוכן עניינים
- הרכבת מחזיק המכשיר
- פירוק אינסיגניה
- התקנת מחזיק המכשיר
- התקנת יחידה ראשית, כרטיס מחזיר אור
- התקנת פק
- הרכבת מחדש של אינסיגניה

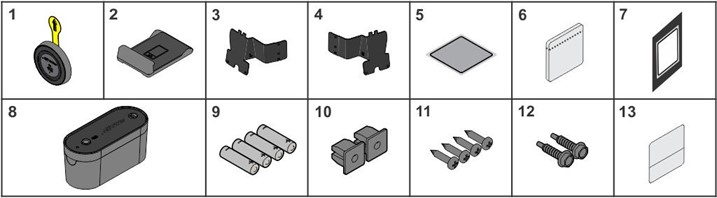

רכיבי הערכה
רכיבי ערכת מחזיק המכשיר של אינסיגניה ואקסיום הערכה
| פריט | תיאור | כמות |
| 1 | פק | 1 |
| 2 | מדף מחזיק מכשיר | 1 |
| 3 | תושבת שמאלית | 1 |
| 4 | תושבת ימנית | 1 |
| 5 | כרטיס מחזיר אור | 1 |
| 6 | מגבוני אלכוהול (חבילה של 3) | 1 |
| 7 | כיסוי מונה חזרות | 1 |
| 8 | יחידה ראשית | 1 |
| 9 | סוללת AA | 4 |
| 10 | גומייה | 2 |
| 11 | בורג PHL PAN בגודל 8 X 3/4 | 4 |
| 12 | בורג מתברג עצמי בגודל 8-18 X 3/4 | 2 |
| 13 | תווית סידורית | 1 |
כלים נדרשים
- אגרופן מרכזי
- מד מטר
- פטיש או פטיש גומי
- מקדחה אלחוטית
- שקע ¼"
- פלס
- שואב אבק
- מפתח ברגים
- מפתח ברגים ראצ'ט M10
- מפתח אלן M5
- טוש דק
- מפתח אלן 7 מ"מ
- סמרטוטים (תחזוקת מוט מדריך)
- כפפות לטקס או ניטריל (תחזוקת מוט מדריך)
- שמן 3:1 (תחזוקת מוט מדריך)
- גריז ליתיום (תחזוקת מוט מדריך)
הרכבת מחזיק המכשיר
מיקומי מחזיק המכשיר של אינסיגניה
| דגם Insignia | תיאור | מיקום מחזיק המכשיר |
| SS-AB | בטן | שמאל |
| SS-ABD | בטן מתקדם | שמאל |
| SS-ADC | עזרה במתח | שמאל |
| SS-BC | כפיפת זרועות | שמאל |
| SS-BCD | כפיפת זרועות תלויה | מחוץ לשמאל (ראה איור) |
| SS-BE | הארכת גב | שמאל |
| SS-CE | הארכת שוק | שמאל |
| SS-CP | לחיצת חזה | שמאל |
| SS-CPX | לחיצת חזה דו-צירית | שמאל |
| SS-FLY | פרפר | שמאל |
| SS-GL | ישבן | ימין |
| SS-GLD | גשר ישבן | שמאל |
| SS-HAA | חטיפת ירך | שמאל |
| SS-HAB | הרחקת ירך | שמאל |
| SS-HAD | קירוב ירך | שמאל |
| SS-LC | כפיפת רגל | שמאל |
| SS-LE | הארכת רגל | שמאל |
| SS-LP | לחיצת רגל | שמאל |
| SS-LR | הרמת צד | ימין |
| SS-PD | משיכה מטה | ימין |
| SS-PDX | משיכה מטה דו-צירית | ימין |
| SS-PEC | פרפר חזה | ימין |
| SS-RW | חתירה | ימין |
| SS-SLC | כפיפת רגל בישיבה | שמאל |
| SS-SLP | לחיצת רגל בישיבה | שמאל |
| SS-SP | לחיצת כתפיים | שמאל |
| SS-TE | הארכת טרייספס | מחוץ לשמאל (ראה איור) |
| SS-TP | לחיצת טרייספס | שמאל |
| SS-TR | סיבוב פלג גוף עליון | ימין |
1. בחר את התושבת, שמאל או ימין, הנדרשת עבור היחידה שעליה מותקן מחזיק המכשיר; השלך את התושבת שאינה בשימוש. הערה: חפש את החריץ 'L' (שמאל) ו-'R' (ימין) בתושבות.
| פריט | תיאור | כמות |
| 1 | תושבת שמאל | 1 |
| 2 | תושבת ימין | 1 |

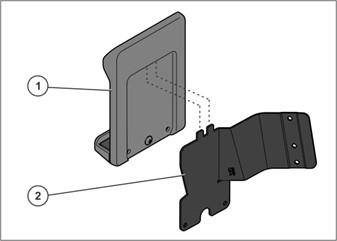

2. הכנס את לשוניות התושבת לחלק האחורי של מדף מחזיק המכשיר.
| פריט | תיאור | כמות |
| 1 | מדף מחזיק מכשיר | 1 |
| 2 | תושבת (ימין) | 1 |
3. הכנס את הברגים 8 X 3/4 PHL PAN והדק ל-16-20 in-lbs (1.8-2.2 Nm).
| פריט | תיאור | כמות |
| 1 | מחזיק מכשיר | 1 |
| 2 | ברגים 8 X 3/4 PHL PAN | 2 |
מיקומי התקנה של מחזיק המכשיר
ישנן שתי שיטות התקנה למחזיק המכשיר: פנימית ו-חיצונית.

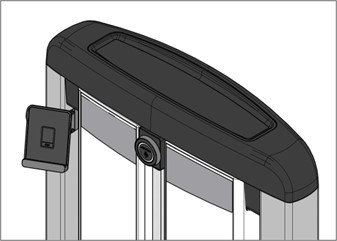

התקנה פנימית
מחזיק המכשיר מותקן בתוך המגדל.

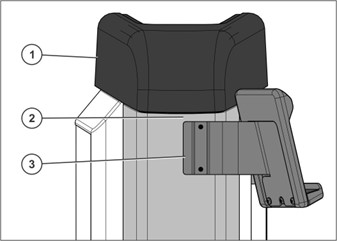

התקנה חיצונית
מחזיק המכשיר מותקן מחוץ למגדל (SS-BCD ו-SS-TE)
| פריט | תיאור | כמות |
| 1 | כיסוי מגדל | 1 |
| 2 | מסגרת מגדל | 1 |
| 3 | מחזיק מכשיר | 1 |
פירוק Insignia
1. הזמן תבנית קשיחה, מספר חלק 1019762-0001 או השתמש ב-תבנית. (עדכן את התבנית לשמאל וימין) הגדר את המדפסת ל-8-1/2" x 11" עבור קנה מידה 1:1. בדוק מידות והתאם קנה מידה אם נדרש. חתוך לאורך הקו המקווקו.
2. הרם והסר את מגש כיסוי המגדל מכיסוי המגדל.
| פריט | תיאור | כמות |
| 1 | מגש כיסוי מגדל | 1 |
| 2 | כיסוי מגדל | 1 |
3. שחרר והסר את החומרה ואת כיסוי המגדל.
| פריט | תיאור | כמות |
| 1 | בורג M10 X 1.5 25mm | 4 |
| 2 | דיסקית שטוחה 3/8 | 4 |
| 3 | כיסוי מגדל | 1 |
4. בהתאם לאיזה צד מחזיק המכשיר מותקן, שחרר והסר את הבורג מהכיסוי הקדמי.
| פריט | תיאור | כמות |
| 1 | כיסוי קדמי | 1 |
| 2 | בורג ראש שטוח M8 X 3/4 | 1 |
5. הרם בזהירות והסר את הכיסוי הקדמי, תוך הבטחה שהחלק החיצוני של הכיסוי עדיין מחובר.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | כיסוי קדמי | 1 |
| 3 | חלק חיצוני של הכיסוי | 1 |
6. הסר את בורג ראש שטוח M8 X 3/4 ואת החלק הפנימי של הכיסוי מהמגדל.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | חלק פנימי של הכיסוי | 1 |
| 3 | בורג ראש שטוח M8 X 3/4 | 1 |
התקנת מחזיק מכשיר Insignia

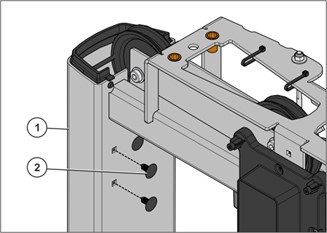

7. ביחידות שנבנו לאחר 1 בספטמבר 2021, הסר את שני הפקקים מהחורים המרובעים במגדל ודלג על שלושת השלבים הבאים.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | פקק חור | 2 |

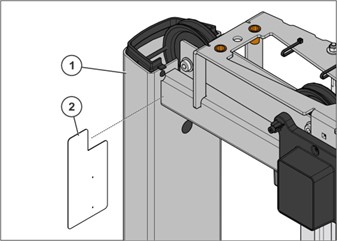

8. ביחידות שנבנו לפני 1 בספטמבר 2021, ללא חורים מרובעים, יש להצמיד את התבנית לצינור הצלב של המגדל.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | תבנית | 1 |

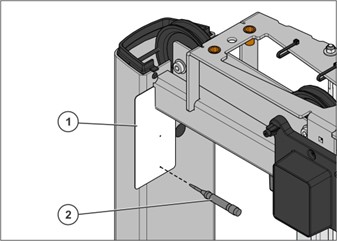

9. ביחידות שנבנו לפני 1 בספטמבר 2021, השתמשו באגרוף מרכזי בסימון חור התבנית התחתון בלבד כדי לקבוע את מיקום מחזיק המכשיר.
| פריט | תיאור | כמות |
| 1 | תבנית | 1 |
| 2 | אגרוף מרכזי | 1 |
חשוב! השתמשו במקדחה חשמלית, לא במברגת אימפקט עבור שלבים 10-13

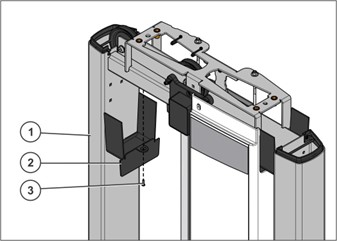

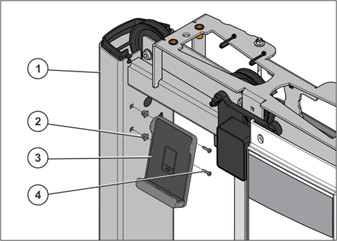

10. ביחידות שנבנו לפני 1 בספטמבר 2021, התחילו בברגת בורג אחד מתברג עצמי בסימון האגרוף המרכזי התחתון כדי להחזיק את מחזיק המכשיר - אל תברגו עד הסוף.
11. יישרו את מחזיק המכשיר כך שיהיה מאוזן, ואז השתמשו באגרוף המרכזי בחור העליון של מחזיק המכשיר. השתמשו בבורג המתברג העצמי השני כדי להרכיב את מחזיק המכשיר בסימון האגרוף המרכזי. הדקו ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון מטר). אל תברגו יתר על המידה
12. חזרו והדקו את הבורג המתברג העצמי התחתון ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון מטר). אל תברגו יתר על המידה
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מחזיק מכשיר | 1 |
| 3 | בורג מתברג עצמי 8-18 X 3/4 | 2 |

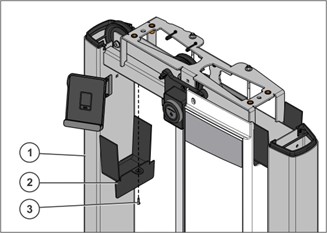

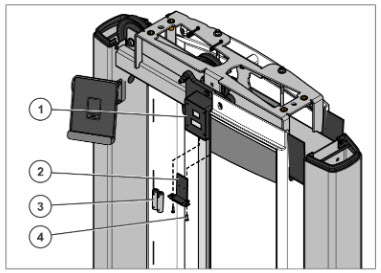

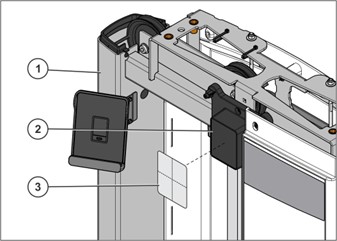

13. ביחידות שנבנו אחרי 1 בספטמבר 2021, השתמשו בגומיות ובברגי PHL PAN 8 X 3/4 כדי להרכיב את מחזיק המכשיר. הדקו ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון מטר). אל תברגו יתר על המידה
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | גומיה | 2 |
| 3 | מחזיק מכשיר | 1 |
| 4 | בורג PHL PAN 8 X 3/4 | 2 |
התקנת מחזיק המכשיר הושלמה
התקנת יחידה ראשית

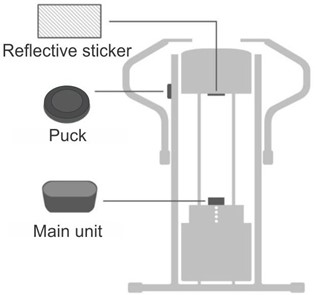

היחידה הראשית משמשת יחד עם פק במכשירי כושר, המצוידים בערימת משקולות. היחידה הראשית מותקנת על לוח העליון של ערימת המשקולות, עם קו ראייה חופשי למדבקה מחזירת אור שמוצמדת למשטח שטוח מעל היחידה הראשית. חובה להצמיד את המדבקה המחזירה אור לאזור מתאים בתוך המכשיר עם קו ראייה חופשי ליחידה הראשית. החיישן האופטי צריך לנוע יחד עם ערימת המשקולות בקו ישר מול המדבקה המחזירה אור. חייב להיות שדה ראייה חופשי, בערך +/- 10 מעלות מהחיישן מול המדבקה המחזירה אור. המרחק המקסימלי בין היחידה הראשית במצב הנמוך ביותר שלה לבין הכרטיס המחזיר אור בחלק העליון הוא 160 ס"מ/63 אינץ'.
השתמשו באפליקציית LF Assist
מתכנן Life Fitness היה אמור לתת לכם גישה למתקן שבו אתם מתקינים. אם אינכם רואים את המתקן, צרו קשר עם המתכנן. הם יכולים להוסיף את החשבון שלכם כמעט בזמן אמת. אם אתם צריכים לרענן את הרשימה לאחר ביצוע שינויים, לחצו על שלוש הנקודות בפינה הימנית העליונה ולחצו על רענון חדרי כושר

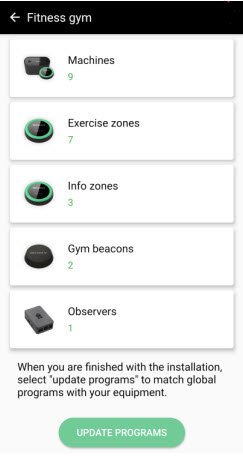

1. לחצו על לשונית המכשירים בתצוגת האתר.
2. לחצו על כפתור ה-“+” בתצוגת המכשירים.

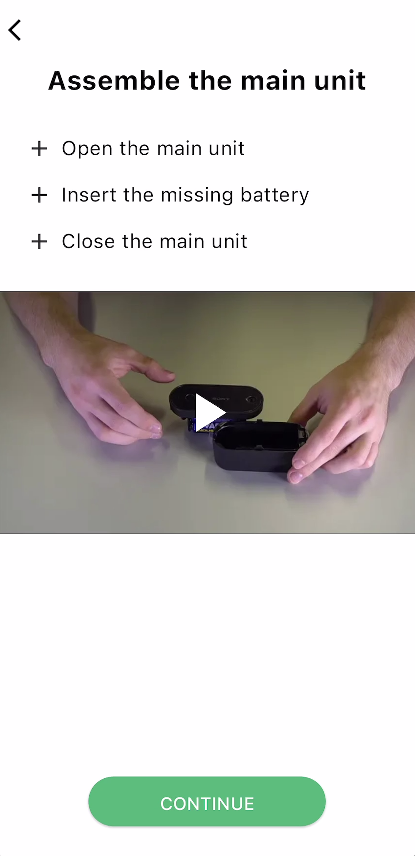

3. פתחו את היחידה הראשית על ידי לחיצה על החלק העליון ודחיפתו מעט כלפי מטה (שחרור מנגנון הנעילה) ואז החליקו קדימה (לאורך). החליקו את החלק העליון והוציאו מהתיק. התווית הלבנה ממוקמת ליד סוללת הצד. הערה: התקינו סוללה אחת מהאריזה, עליכם להתקין את כל ארבע הסוללות כראוי כדי שהיחידה תעבוד.
4. הסר את החלק העליון והרם מהתיבה. התקן סוללות AA וודא שכל 4 הסוללות ממוקמות כראוי. (היחידה הראשית נמצאת במצב שינה כשהיא נייחת. ניעור היחידה הראשית יעיר אותה. כאשר היחידה ערה, נורית LED ירוקה תבהב כל 3 שניות, ותשדר את כתובת ה-MAC שלה. לאחר 3 שניות ללא פעילות היא תחזור למצב שינה.)
5. נקה את החלק העליון של ערימת המשקולות עם מגבון אלכוהול. וודא להמתין כמה דקות עד שהאלכוהול איזופרופיל יתייבש לחלוטין. וודא למקם את היחידה הראשית על הפלטה העליונה. בהתאם לסוג הערימה, זה יכול להיות במקומות שונים. צוות ההנדסה של Life Fitness אישר שהיחידה הראשית תתאים לפלטה העליונה של קווי המוצרים הנתמכים. המשטח על ערימת המשקולות צריך להיות נקי היטב עם מטלית רכה ואלכוהול איזופרופיל (נקרא גם איזופרופיל, איזופרופנול או 2-פרופנול) בריכוז של יותר מ-95%, לפני התקנת היחידה הראשית על המשטח.
| פריט | תיאור | כמות |
| 1 | ערימת משקולות | 1 |
| 2 | מגבון אלכוהול | 1 |

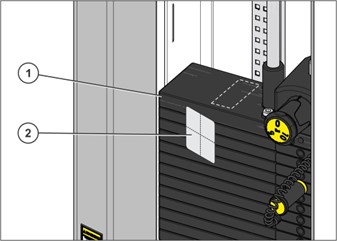

6. הסר את הכיסוי המגן מהיחידה הראשית, התקן את היחידה הראשית כך שדלת הסוללות/הכיסוי העליון ייפתחו לכיוון סיכת המשיכה - לחץ והדבק אותה לערימת המשקולות, ישירות מתחת לכרטיס הרפלקטיבי. היחידה הראשית מסופקת עם כיסוי פלסטיק מגן שיש להסיר לאחר ההתקנה. חלון החיישן חייב להיות נקי וללא אבק. ניתן לנקות אותו עם מטלית רכה אם הוא מלוכלך. הערה: למרות שהיחידה מצוידת מראש בסרט ולקרו, אנו ממליצים להחליף את הסוללות מבלי להסיר את היחידה הראשית מהפלטה העליונה ובמקום זאת לפתוח את דלת הסוללות/הכיסוי העליון.
| פריט | תיאור | כמות |
| 1 | יחידה ראשית | 1 |
| 2 | ערימת משקולות | 1 |
7. אשר את הרכבת היחידה הראשית
התקנת היחידה הראשית הושלמה

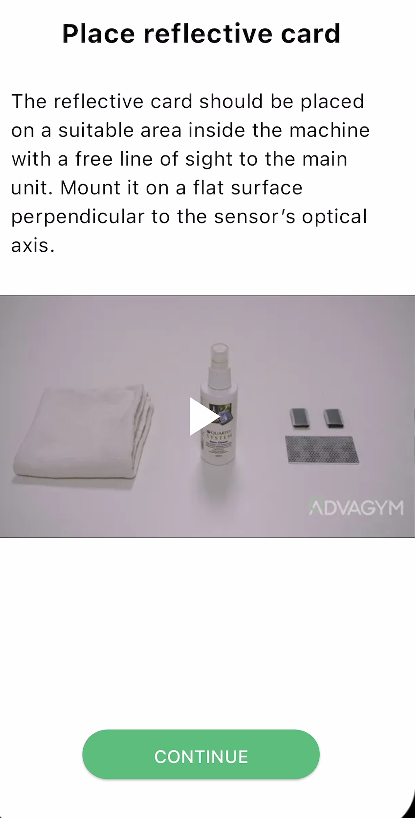

התקנת כרטיס רפלקטיבי
היחידה הראשית מותקנת על הפלטה העליונה של ערימת המשקולות, עם קו ראייה חופשי למדבקה רפלקטיבית שמחוברת למשטח שטוח מעל היחידה הראשית. המדבקה הרפלקטיבית היא חובה ויש לחברה לאזור מתאים בתוך המכשיר עם קו ראייה חופשי ליחידה הראשית. החיישן האופטי צריך לנוע יחד עם ערימת המשקולות בקו ישר מול המדבקה הרפלקטיבית. חייב להיות שדה ראייה חופשי, בערך +/- 10 מעלות מהחיישן מול המדבקה הרפלקטיבית. המרחק המקסימלי בין היחידה הראשית במצב הנמוך ביותר שלה לבין הכרטיס הרפלקטיבי בחלק העליון הוא 160 ס"מ/63 אינץ'. יש להשתמש במדבקה הרפלקטיבית שמסופקת עם היחידה הראשית; לא ניתן להשתמש בכרטיס רפלקטיבי אחר.
1. נקה את החלק התחתון של צינור הצלב של המגדל עם מגבון אלכוהול. וודא להמתין כמה דקות עד שהאלכוהול איזופרופיל יתייבש לחלוטין. יש לחבר את המדבקה הרפלקטיבית על משטח שטוח הנמצא בזווית ישרה לציר האופטי של החיישן כפי שמוצג. יש לנקות את המשטח עם אלכוהול איזופרופיל (נקרא גם איזופרופיל, איזופרופנול או 2-פרופנול) בריכוז של יותר מ-95% ומטלית רכה מראש.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | אזור לניקוי | 1 |
| 3 | מגבון אלכוהול | 1 |

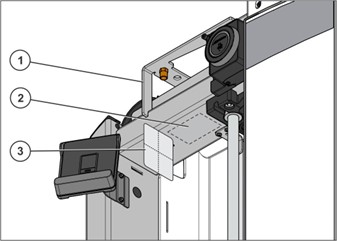

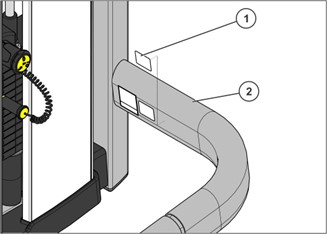

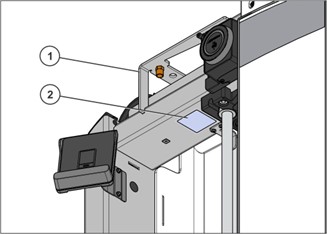

2. הסר את הכיסוי המגן והדבק את הכרטיס הרפלקטיבי לחלק התחתון של צינור הצלב של המגדל.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | כרטיס רפלקטיבי | 1 |
השתמש באפליקציית LF Assist

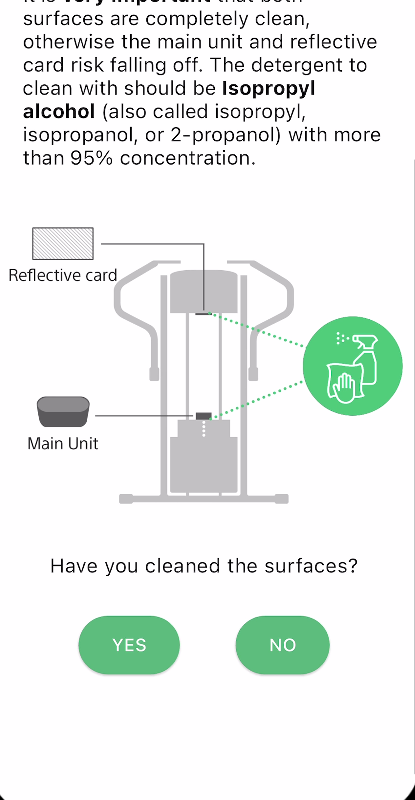

3. אשר את ניקוי הפלטה העליונה של ערימת המשקולות והמגדל שבו מיקמת את הכרטיס הרפלקטיבי

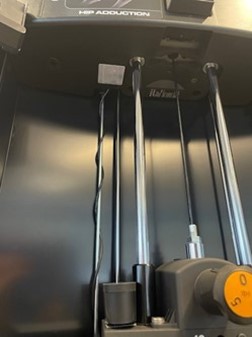

4. אשר את מיקום הכרטיס הרפלקטיבי

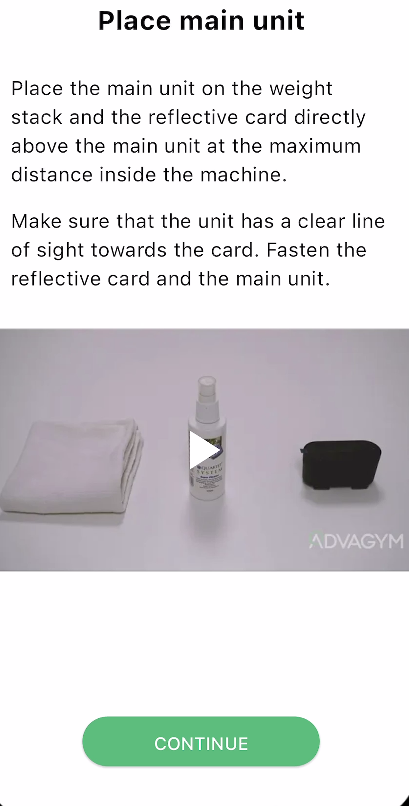

5. אשר את מיקום היחידה הראשית

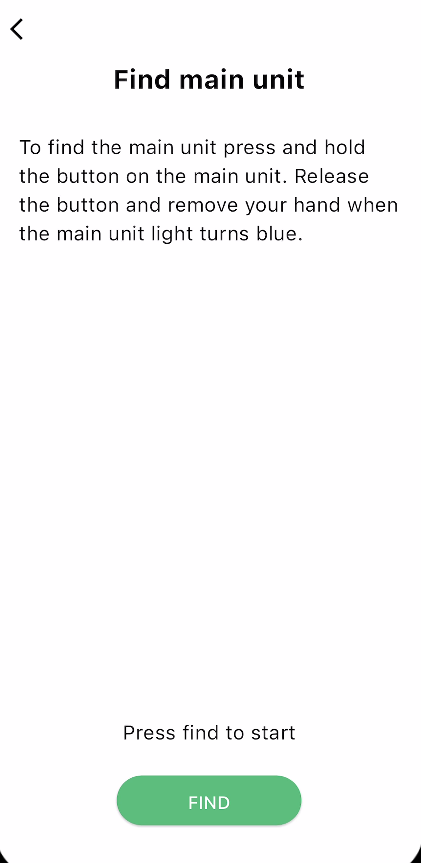

6. עקוב אחר ההוראות באפליקציה כדי להכניס את היחידה הראשית למצב התאמה. לחץ על מצא
7. האפליקציה כעת מחפשת את היחידה הראשית ומודדת את האותות שלה.
8. ודא שהמרחק בין היחידה הראשית לבין הכרטיס המחזיר אור הוא בערך כפי שמצוין באפליקציה.

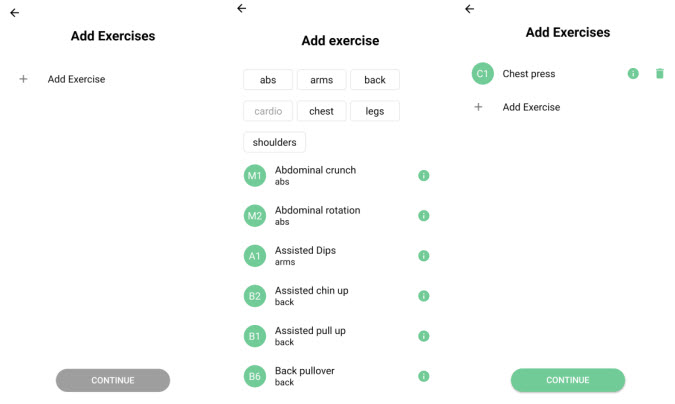

9. לחץ על הוסף תרגילים כדי להוסיף תרגיל או העתק תרגילים כדי להעתיק תרגיל קיים מאתר חדר הכושר. בחר את תרגיל המכשיר עבור המכשיר הנוכחי על ידי לחיצה על שם. (לחץ על כפתור המידע כדי לצפות בסרטון הדרכה של התרגיל)
10. חזור על שלב 9 כדי להוסיף עוד תרגילי מכשיר על המכשיר כמו תרגיל חזה/דלת אחורית, חטיפת ירך/הרחקת ירך, דיפ/סנטר מסייע או לחץ על סיום כדי להמשיך.

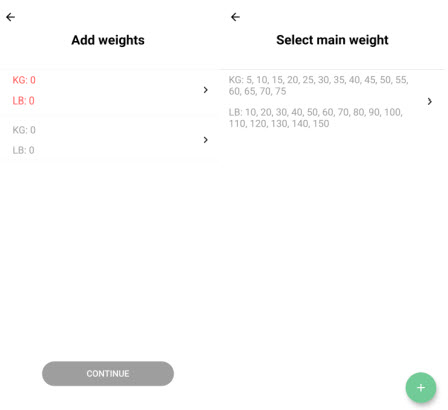

11. בחר את המשקלים הראשיים על ידי לחיצה על ערימת המשקולות העליונה.

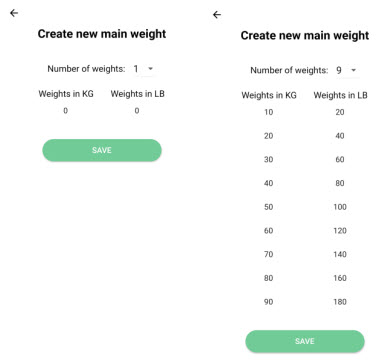

בחר את ערימת המשקולות הראשית מתוך רשימת ערימות המשקולות או צור אחת חדשה על ידי לחיצה
על כפתור ה-“+”. (אם זהו המכשיר הראשון שמותקן באתר חדר הכושר, הרשימה תהיה ריקה)
אם ערימת המשקולות הראשית של המכשיר אינה קיימת ברשימה, צור אחת חדשה על פי השלבים הבאים:
הזן את מספר המשקולות בערימת המשקולות.
הוסף את הערך הראשון והשני של ערימת המשקולות.
פתרון “הוספה חכמה” ממלא את שאר הרשימה עם ערכים של אותו משקל דלתא כמו זוג המשקולות האחרון. אשר שהערכים נכונים. אם לא, תקן את הערכים ידנית בהתאם לערימת המשקולות מלמעלה למטה. לחץ על שמור.
אם למכשיר יש משקל נוסף "משקל נוסף":
בחר את המשקל הנוסף על ידי לחיצה על ערימת המשקולות התחתונה.
בחר את ערימת המשקל הנוסף מתוך רשימת ערימות המשקולות או צור אחת חדשה על ידי לחיצה על כפתור ה-“+”. (אם זהו המכשיר הראשון שמותקן באתר, הרשימה תהיה ריקה)
אם ערימת המשקל הנוסף של המכשיר אינה קיימת ברשימה, צור אחת חדשה על פי
השלבים הבאים:
הזן את מספר הערימות בערימת המשקולות.
הוסף את הערך הראשון והשני של ערימת המשקולות.
פתרון “הוספה חכמה” ממלא את שאר הרשימה עם ערכים, באותו אופן כמו לערימת היחידה הראשית. אשר שכל הערכים נכונים. דרך מהירה לעשות זאת היא לבדוק אם המספר התחתון/הכבד ביותר של הערימה תואם את המספר התחתון באפליקציה. אם לא, תקן את הערכים ידנית בהתאם לערימת המשקולות מלמעלה למטה. לחץ על שמור.
התקנת פק
מיקומי פק אינסיגניה
| דגם Insignia | תיאור | מיקום פק L-Trim: ירוק | מיקום פק S-Trim: אדום |
| SS-AB | בטן | מרכז | שמאל |
| SS-ABD | בטן מתקדם | מרכז | שמאל |
| SS-ADC | דיפ סנטר עוזר | מרכז | שמאל |
| SS-BC | כפיפת בייספס | מרכז | שמאל |
| SS-BCD | כפיפת בייספס תלוי | מרכז | שמאל |
| SS-BE | הארכת גב | מרכז | שמאל |
| SS-CE | הארכת שוק | מרכז | שמאל |
| SS-CP | לחיצת חזה | מרכז | שמאל |
| SS-CPX | לחיצת חזה ציר כפול | מרכז | שמאל |
| SS-FLY | פליי | מרכז | ימין |
| SS-GL | גלוט | מרכז | ימין |
| SS-GLD | גשר גלוט | מרכז | ימין |
| SS-HAA | אד-אב ירך | מרכז | ימין |
| SS-HAB | חטיפת ירך | מרכז | ימין |
| SS-HAD | אדוקציה ירך | מרכז | ימין |
| SS-LC | כפיפת רגל | מרכז | שמאל |
| SS-LE | הארכת רגל | מרכז | שמאל |
| SS-LP | לחיצת רגל | מרכז | שמאל |
| SS-LR | הרמת צד | מרכז | שמאל |
| SS-PD | משיכה למטה | מרכז | ימין |
| SS-PDX | משיכה למטה ציר כפול | מרכז | ימין |
| SS-PEC | פליי חזה | מרכז | ימין |
| SS-RW | חתירה | מרכז | ימין |
| SS-SLC | כפיפת רגל בישיבה | מרכז | שמאל |
| SS-SLP | לחיצת רגל בישיבה | מרכז | שמאל |
| SS-SP | לחיצת כתפיים | מרכז | שמאל |
| SS-TE | הארכת טרייספס | מרכז | שמאל |
| SS-TP | לחיצת טרייספס | מרכז | שמאל |
| SS-TR | סיבוב פלג גוף עליון | מרכז | ימין |
התקנת פק על המכונה
1. נקו את מד הדופק של המגדל עם מגבון אלכוהול. ודאו להמתין מספר דקות עד שהאלכוהול איזופרופיל יתייבש לחלוטין.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מד דופק | 1 |
| 3 | מגבון אלכוהול | 1 |
באמצעות מברג פיליפס, הסירו את שני הברגים של מגש סוללות. הסירו את הסוללות ממד הדופק הקיים. החליקו את מגש הסוללות לתוך מד הדופק והדקו את הברגים ל-16-20 אינץ'-ליברות (1.8-2.2Nm).
| פריט | תיאור | כמות |
| 1 | מונה חזרות | 1 |
| 2 | מגש סוללות | 1 |
| 3 | סוללת AA | 2 |
| 4 | בורג, 8 X 3/4 DIN PHL AB ST ZB | 2 |
הנח בזהירות את כיסוי מונה החזרות על מונה החזרות.
| פריט | תיאור | כמות |
| 1 | מונה חזרות | 1 |
| 2 | כיסוי מונה חזרות | 1 |
3. הסר את גב ההגנה מהפאק, ואז מרכז בזהירות והדבק את הפאק למונה החזרות.
| פריט | תיאור | כמות |
| 1 | מונה חזרות | 1 |
| 2 | פאק | 1 |

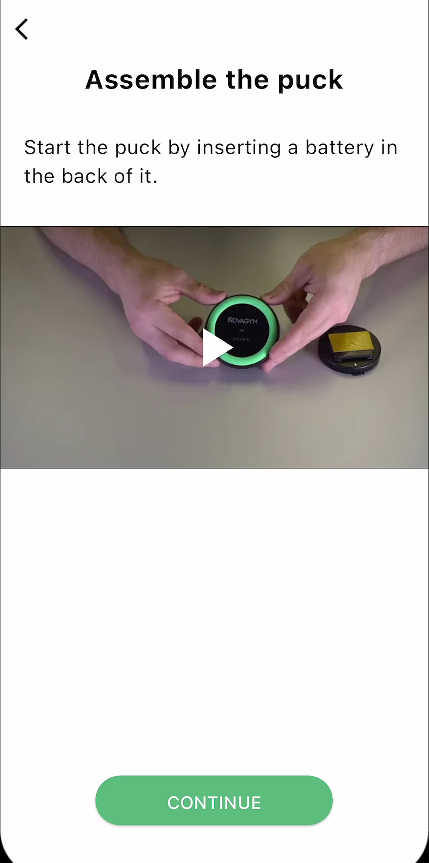

4. הסר את הבידוד כדי להפעיל את הפאק
סוללת CR2450 מותקנת מראש. כדי להפעיל את הסוללה, הסר בעדינות את לשונית הבידוד, המסומנת כאן בצהוב. הסרה אגרסיבית של הלשונית עלולה לגרום לניתוק הסוללה. האור של הפאק אמור להידלק בצבע כחול לפני כיבוי. אם יש צורך לפתוח את הפאק, עקוב אחר ההוראות המפורטות להלן.
הערה: כדי לגשת לסוללה (CR2450) במקרה שיש צורך להחליפה, הסר את הסוללה הישנה.
כדי להתקין את הסוללה החדשה, הכנס את הסוללה לחריץ כאשר הצד החיובי פונה למעלה.
כדי לסגור את הפאק, מצא את החץ על החלק האחורי. החץ צריך להצביע לכיוון לשונית הנעילה. סובב את החלק האחורי ימינה עד שתשמע קליק.
השתמש באפליקציית LF Assist
5. ודא שהסוללה פעילה

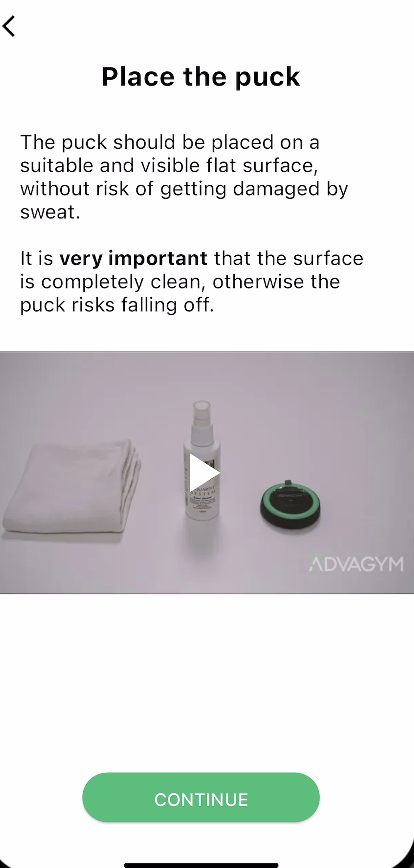

6. ודא את מיקום הפאק

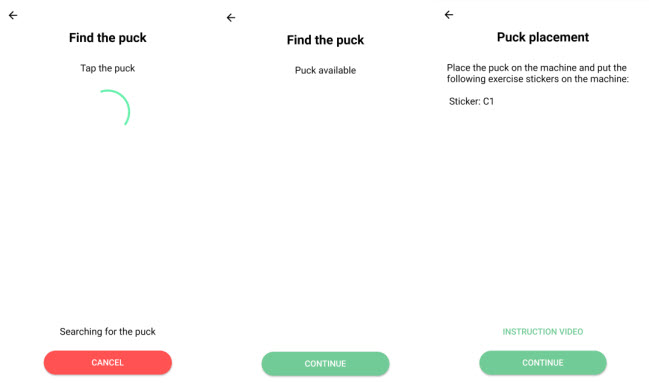

7. זיהוי הפאק על ידי ביצוע ההוראות באפליקציה.

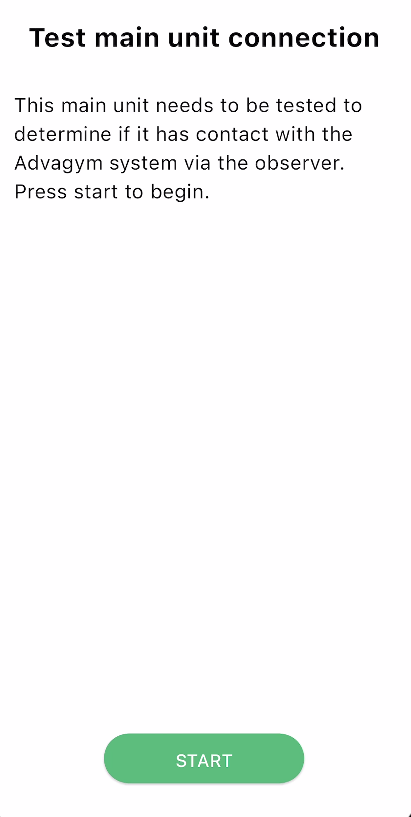

8. כדי להתחיל את הבדיקה, לחץ ושחרר את הכפתור ביחידה הראשית עד שהלד הופך לכחול. זה עשוי לקחת עד 3 דקות. אם הצלחת, זה אומר שהיחידה הראשית יכולה לתקשר עם הצופה.
- אם לא הצלחת, תיכשל בבדיקה עוד 3 פעמים. אם אינך מצליח להתקין את היחידה הראשית, צור קשר עם תמיכת הלקוחות. ראה את המאמר הבא למידע על פרטי יצירת קשר עם שירות Life Fitness
- אם היחידה רחוקה מדי מהצופה, זה יכול להיות בעיית מרחק. הערה: ייתכן שיהיה צורך בצופה נוסף אם הכיסוי גדול מ-328 רגל רבוע.
הרכבת Insignia מחדש
1. חבר את תוספת המעטפת למגדל והדק ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון מטר).
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | תוספת מעטפת | 1 |
| 2 | בורג ראש פאן M8 X 3/4 | 1 |
2. עם תוספת המעטפת מחוברת למעטפת הקדמית, החלק בזהירות את מכלול המעטפת הקדמית חזרה למקומו.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מכלול מעטפת קדמית | 1 |
3. החלף את בורג הכיסוי הקדמי והדק ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון-מטר).
| פריט | תיאור | כמות |
| 1 | כיסוי קדמי | 1 |
| 2 | בורג ראש פאן M8 X 3/4 | 1 |
4. החלף את החומרה, כיסוי המגדל והדק ל-8-10 רגל-ליברות (10.8-13.5 ניוטון-מטר).
| פריט | תיאור | כמות |
| 1 | בורג M10 X 1.5 25mm | 4 |
| 2 | מכבש שטוח 3/8 | 4 |
| 3 | כיסוי מגדל | 1 |
5. לחץ את מגש כיסוי המגדל חזרה לתוך כיסוי המגדל.
| פריט | תיאור | כמות |
| 1 | מגש כיסוי מגדל | 1 |
| 2 | כיסוי מגדל | 1 |
6. אתר את תווית המספר הסידורי הקיימת על מסגרת היחידה הראשית. נקה את האזור והדבק את תווית המספר הסידורי על מסגרת היחידה שעליה היא מותקנת.
| פריט | תיאור | כמות |
| 1 | תווית מספר סידורי | 1 |
| 2 | מסגרת ראשית | 1 |

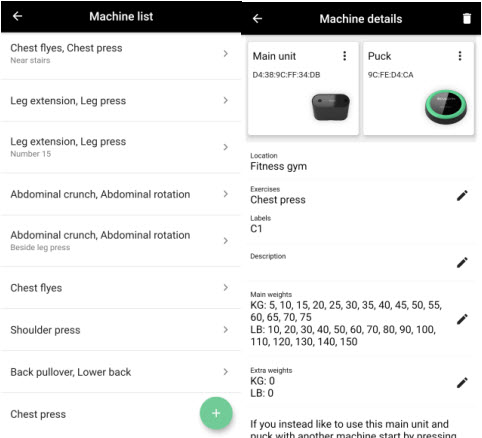

מחיקה, עריכה, החלפה של מכונה

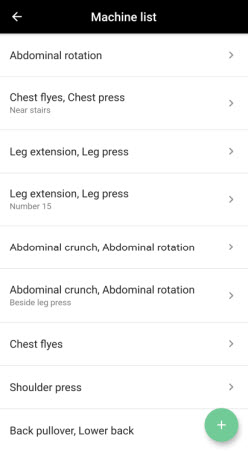

1. לחץ על לשונית המכונות בתצוגת האתר.
2. בחר את המכונה שברצונך לשנות בתצוגת המכונות.
3. לחץ על העט ליד המידע שברצונך לשנות. לחץ על תפריט הנקודות כדי לערוך את היחידה הראשית או את הפאק או לחץ על פח האשפה כדי למחוק את המכונה.
עריכה
1. לחץ על העט ליד התרגילים כדי להוסיף או להסיר תרגילים.
2. לחץ על תפריט הנקודות על הפאק כדי להחליף את פאק אזור התרגילים בפאק אחר.
3. לחץ על העט ליד התיאור כדי לשנות את תיאור המכונה.
4. לחץ על העט ליד המשקל הראשי או המשקל ההדרגתי "משקלים נוספים" כדי לשנות את המשקלים.
מחיקה
1. לחץ על פח האשפה ואשר ומחק את המכונה. אחרת, לחץ על לא.
התקנה מחדש
כעת, לאחר שהציוד נמחק מהמערכת, תוכל לעקוב אחר תהליך התקנת האפליקציה כדי להגדיר מחדש את הפאק והיחידה הראשית
ראה את המאמר הבא להוראות נוספות Life Fitness Connect System Kit Strength Installation Instructions
