- הרכבת מחזיק המכשיר
- התקנת מחזיק המכשיר
- פירוק אקסיום
- התקנת יחידה ראשית, כרטיס מחזיר אור
- התקנת פק
- הרכבת אקסיום מחדש
רכיבי הערכה

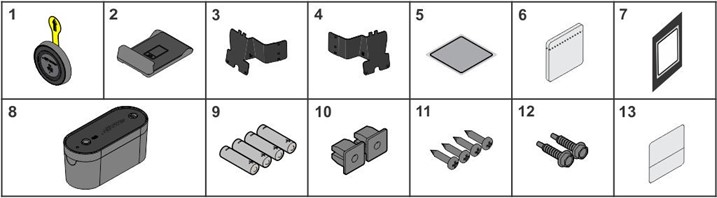

רכיבי ערכת מחזיק המכשיר של אינסיגניה ואקסיום Components
| פריט | תיאור | כמות |
| 1 | פק (ראה מאמר התקנת פק) | 1 |
| 2 | מדף מחזיק המכשיר | 1 |
| 3 | תושבת שמאלית | 1 |
| 4 | תושבת ימנית | 1 |
| 5 | סרט מחזיר אור (ראה מאמר התקנת יחידה ראשית וכרטיס מחזיר אור) | 1 |
| 6 | מגבוני אלכוהול (חבילה של 3) | 1 |
| 7 | כיסוי מונה חזרות | 1 |
| 8 | יחידה ראשית (ראה מאמר התקנת יחידה ראשית וכרטיס מחזיר אור) | 1 |
| 9 | סוללת AA | 4 |
| 10 | גומט | 2 |
| 11 | בורג PHL PAN בגודל 8 X 3/4 | 4 |
| 12 | בורג מתברג עצמי בגודל 8-18 X 3/4 | 2 |
| 13 | תווית סידורית | 1 |
הרכבת מחזיק המכשיר
מיקומי מחזיק המכשיר של אקסיום
| דגם אקסיום | תיאור | מיקום מחזיק המכשיר: כחול |
| OP-AB | בטן | שמאל |
| OP-ABBA | בטן/הארכת גב | שמאל |
| OP-BC | כיפוף בייספס | שמאל חיצוני (ראה איור) |
| OP-BT | כיפוף בייספס/הארכת טרייספס | שמאל חיצוני (ראה איור) |
| OP-CP | לחיצת חזה | שמאל |
| OP-FLY | תעופה | שמאל חיצוני (ראה איור) |
| OP-HAA | חטיפה-אדוקציה של ירך | שמאל |
| OP-LC | כיפוף רגל | שמאל |
| OP-LCE | כיפוף/הארכת רגל | שמאל |
| OP-LE | הארכת רגל | שמאל |
| OP-LP | לחיצת רגל | שמאל |
| OP-LR | משיכה למטה/חתירה | שמאל חיצוני (ראה איור) |
| OP-MP | לחיצה מרובה | שמאל |
| OP-PD | משיכה למטה | ימין |
| OP-RW | חתירה | ימין |
| SS-SLCE | כיפוף/הארכת רגל בישיבה | שמאל |
| OP-SP | לחיצת כתף | שמאל |
| OP-TE | הארכת טרייספס | שמאל חיצוני (ראה איור) |
1. בחר את התושבת, שמאלית או ימנית, הנדרשת עבור היחידה שעליה מותקן מחזיק המכשיר; השלך את התושבת הלא בשימוש. הערה: חפש את החיתוך 'L' (שמאל) ו-'R' (ימין) בתושבות.
| פריט | תיאור | כמות |
| 1 | תושבת שמאלית | 1 |
| 2 | תושבת ימנית | 1 |

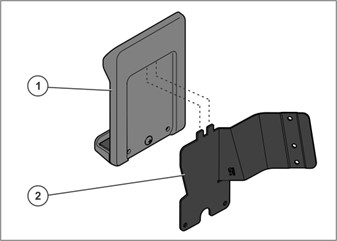

2. הכנס את לשוניות התושבת לחלק האחורי של מדף מחזיק המכשיר.
| פריט | תיאור | כמות |
| 1 | מדף מחזיק המכשיר | 1 |
| 2 | תושבת (ימנית) | 1 |
3. הכנס את הברגים בגודל 8 X 3/4 PHL PAN והדק ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון-מטר).
| פריט | תיאור | כמות |
| 1 | מחזיק מכשיר | 1 |
| 2 | ברגים 8 X 3/4 PHL PAN | 2 |
התקנת מחזיק מכשיר Axiom
מיקומי התקנה של מחזיק המכשיר
ישנן שתי שיטות התקנה למחזיק המכשיר: פנימית וחיצונית.
התקנה פנימית
מחזיק המכשיר מותקן בתוך המגדל.
ישנן שתי וריאציות של התקנה חיצונית: עליונה ותחתונה.

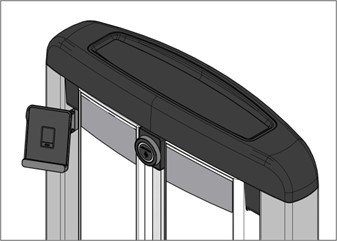

התקנה חיצונית: עליונה (OP-BC, OP-BT, OP-TE)
מחזיק המכשיר מותקן מחוץ למגדל

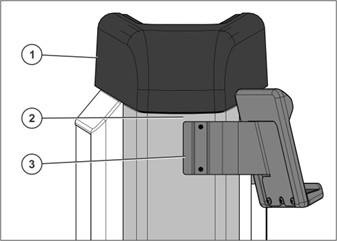

| פריט | תיאור | כמות |
| 1 | כיסוי מגדל | 1 |
| 2 | מסגרת מגדל | 1 |
| 3 | מחזיק מכשיר | 1 |
התקנה חיצונית: תחתונה (OP-FLY, OP-LR).
מותקן על מסגרת המגדל, ליד כיסוי אחורי, 3.5 אינץ' (8.99 ס"מ) מעל תושבת גלגלת.

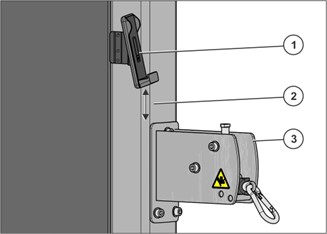

| פריט | תיאור | כמות |
| 1 | מחזיק מכשיר | 1 |
| 2 | מסגרת מגדל | 1 |
| 3 | תושבת גלגלת | 1 |
פירוק Axiom

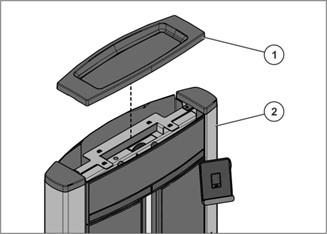

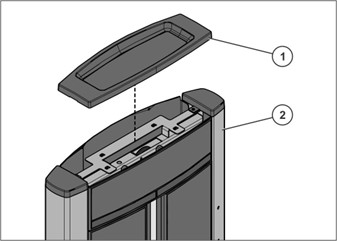

1. הרם והסר את מגש הכיסוי העליון מהמגדל.
| פריט | תיאור | כמות |
| 1 | מגש כיסוי עליון | 1 |
| 2 | מגדל | 1 |

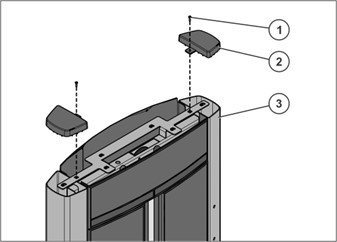

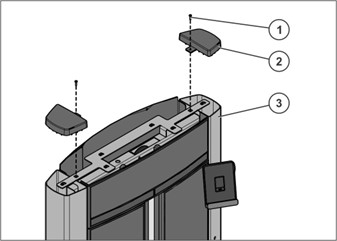

2. שחרר והסר את הברגים ואת מכסי הצינור מהמגדל.
| פריט | תיאור | כמות |
| 1 | בורג 8 X 3/4 PHL PAN | 2 |
| 2 | מכסה צינור | 2 |
| 3 | מגדל | 1 |

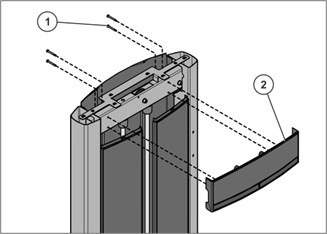

3. שחרר והסר את הברגים M6 X 50mm HCS ואת הכיסוי הקדמי.
| פריט | תיאור | כמות |
| 1 | בורג M6 X 50mm HCS | 4 |
| 2 | כיסוי קדמי | 1 |

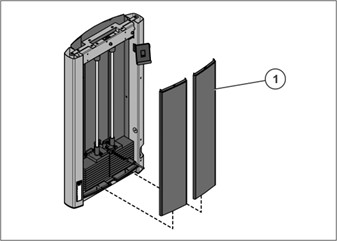

4. הרם בזהירות והסר את הכיסויים הקדמיים, אם קיימים.

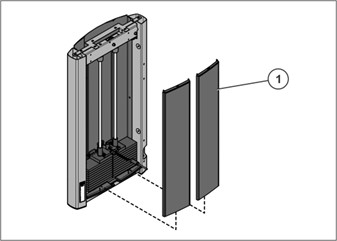

| פריט | תיאור | כמות |
| 1 | כיסוי קדמי | 2 |

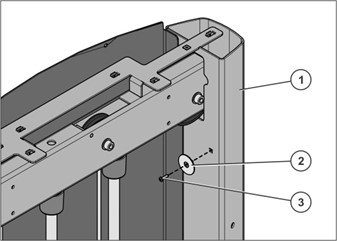

5. שחרר והסר את בורג 8 X 3/4 PHL PAN ואת גומיית מחזיק הכיסוי מהמגדל.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | גומיית מחזיק כיסוי | 1 |
| 3 | בורג 8 X 3/4 PHL PAN | 1 |

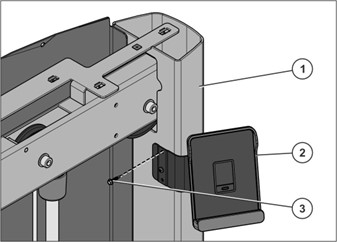

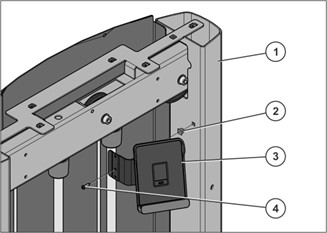

6. הכנס גומייה לחור המרובע הקיים במגדל והכנס בורג 8 X 3/4 PHL PAN לחור האמצעי של מחזיק המכשיר. הדק ל-16-20 אינץ'-פאונד (1.8-2.2 ניוטון מטר).
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | טבעת | 1 |
| 3 | מחזיק מכשיר | 1 |
| 4 | בורג PHL PAN 8 X 3/4 | 1 |
7. ודא שמחזיק המכשיר ישר וחבר את החור העליון של מחזיק המכשיר למגדל עם בורג הקשה עצמית 8-18 X 3/4. אל תדק יתר על המידה. הדק ל-16-20 אינץ'-ליברות (1.8-2.2 ניוטון-מטר).
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מחזיק מכשיר | 1 |
| 3 | בורג הקשה עצמית 8-18 X 3/4 | 1 |
התקנת מחזיק המכשיר הושלמה
התקנת יחידה ראשית
היחידה הראשית משמשת יחד עם דיסק במכשירי כושר, המצוידים בערימת משקולות. היחידה הראשית מותקנת על לוח העליון של ערימת המשקולות, עם קו ראייה חופשי למדבקה מחזירת אור שמוצמדת למשטח שטוח מעל היחידה הראשית. המדבקה מחזירת האור היא חובה להצמדה באזור מתאים בתוך המכשיר עם קו ראייה חופשי ליחידה הראשית. החיישן האופטי צריך לנוע יחד עם ערימת המשקולות בקו ישר מול המדבקה מחזירת האור. חייב להיות שדה ראייה חופשי, בערך +/- 10 מעלות מהחיישן מול המדבקה מחזירת האור. המרחק המקסימלי בין היחידה הראשית במצב הנמוך ביותר שלה לבין הכרטיס המחזיר אור בחלק העליון הוא 160 ס"מ/63 אינץ'.
השתמש באפליקציית LF Assist

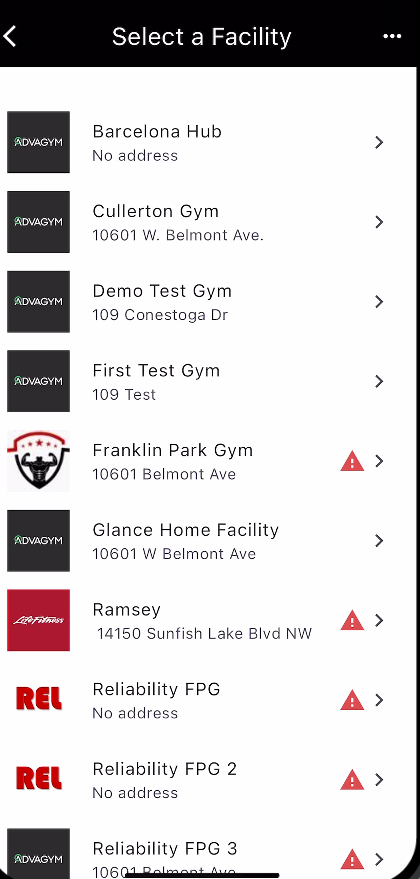

מתכנן Life Fitness אמור היה לתת לך גישה למתקן שבו אתה מתקין. אם אינך רואה את המתקן, צור קשר עם המתכנן. הם יכולים להוסיף את החשבון שלך כמעט בזמן אמת. אם אתה צריך לרענן את הרשימה לאחר ביצוע שינויים, לחץ על שלוש הנקודות בפינה הימנית העליונה ולחץ על "טען מחדש חדרי כושר".

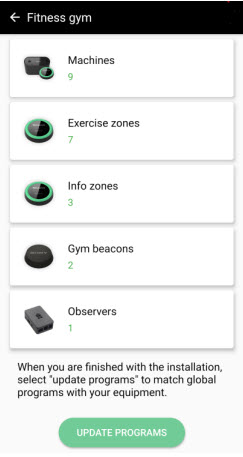

1. לחץ על לשונית המכשירים בתצוגת האתר.
2. לחץ על כפתור ה-“+” בתצוגת המכשירים.
3. פתח את היחידה הראשית על ידי לחיצה על החלק העליון ודחיפה קלה כלפי מטה (שחרור מנגנון הנעילה) ואז החלק קדימה (לאורך). החלק את החלק העליון והרים מהתיק. התווית הלבנה ממוקמת ליד מארז הסוללות בצד אחד. הערה: התקן סוללה אחת מהאריזה, עליך להתקין את כל ארבע הסוללות כראוי כדי שהיחידה תעבוד.

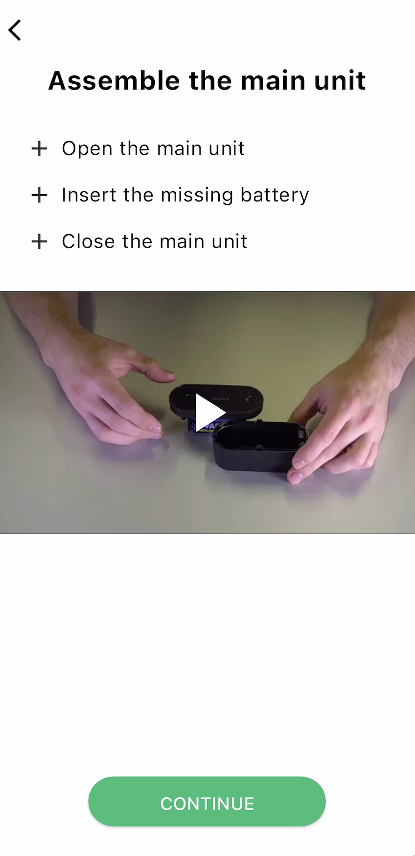

4. החלק את החלק העליון והרים מהתיק. התקן סוללות AA תוך הקפדה שכל 4 הסוללות יונחו בצורה נכונה. (היחידה הראשית נמצאת במצב שינה כשהיא נייחת. ניעור היחידה הראשית יעיר אותה. כשהיחידה ערה, נורית LED ירוקה תבהב כל 3 שניות, ותשדר את כתובת ה-MAC שלה. לאחר 3 שניות של חוסר פעילות היא תחזור למצב שינה.)

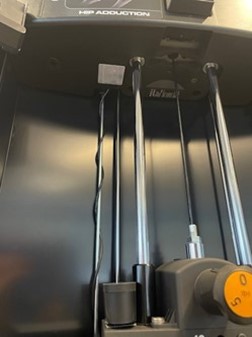

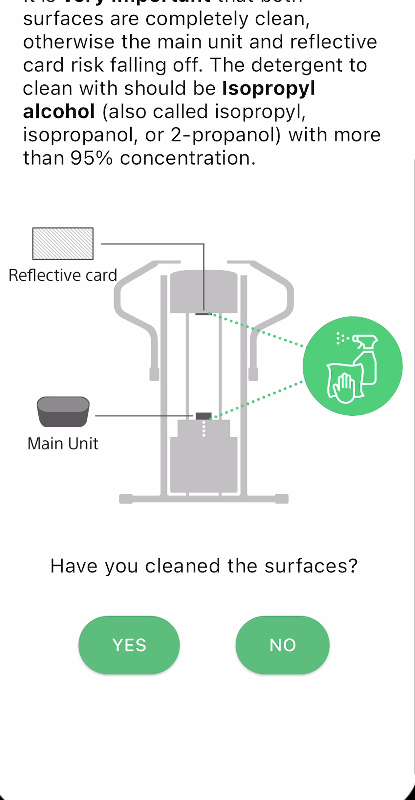

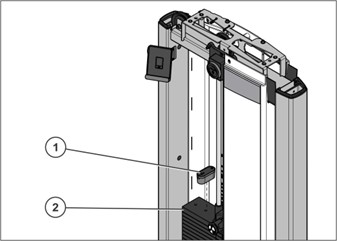

5. נקה את החלק העליון של ערימת המשקולות עם מגבון אלכוהול. ודא להמתין כמה דקות עד שהאלכוהול איזופרופיל יתייבש לחלוטין. ודא למקם את היחידה הראשית על הלוח העליון. בהתאם לסוג הערימה, זה יכול להיות במקומות שונים. צוות ההנדסה של Life Fitness אישר שהיחידה הראשית תתאים ללוח העליון של קווי המוצרים הנתמכים. יש לנקות היטב את המשטח על ערימת המשקולות עם מטלית רכה ואלכוהול איזופרופיל (נקרא גם איזופרופיל, איזופרופנול או 2-פרופנול) בריכוז של יותר מ-95%, לפני התקנת היחידה הראשית על המשטח.
| פריט | תיאור | כמות |
| 1 | ערימת משקולות | 1 |
| 2 | מגבון אלכוהול | 1 |

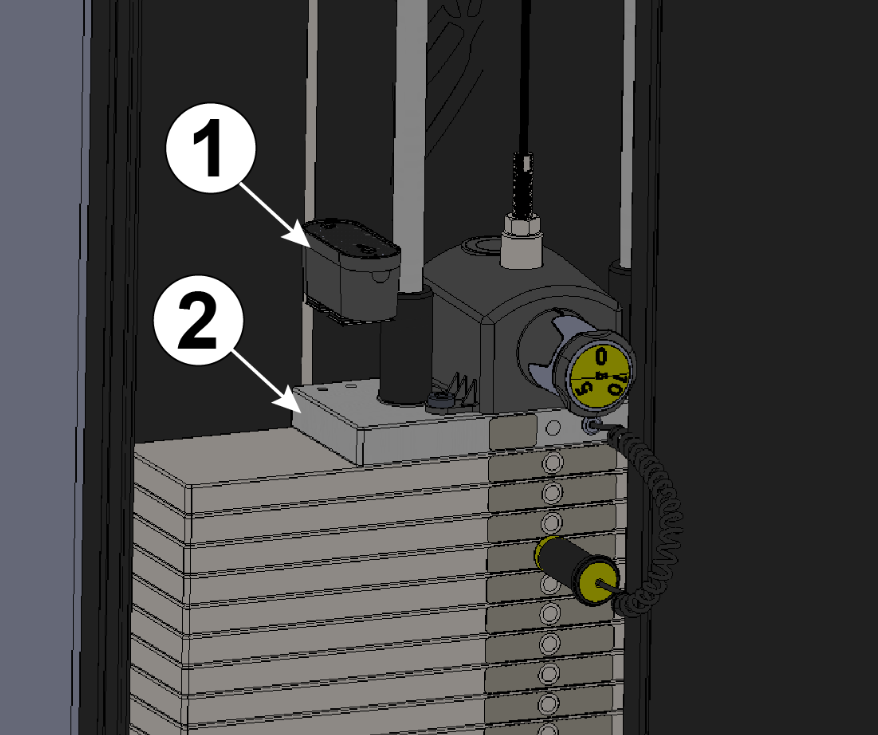

6. הסר את הכיסוי המגן מהיחידה הראשית, התקן את היחידה הראשית כך שדלת הסוללות/הכיסוי העליון ייפתחו לכיוון פין המשיכה - לחץ והדבק אותה לערימת המשקולות, ישירות מתחת לכרטיס המחזיר אור. היחידה הראשית מגיעה עם כיסוי פלסטיק מגן שיש להסיר לאחר ההתקנה. חלון החיישן חייב להיות נקי וללא אבק. ניתן לנקות אותו עם מטלית רכה אם הוא מלוכלך. הערה: למרות שהיחידה מגיעה עם סרט ולקרו, אנו ממליצים להחליף סוללות מבלי להסיר את היחידה הראשית מהלוח העליון ובמקום זאת לפתוח את דלת הסוללות/הכיסוי העליון.
| פריט | תיאור | כמות |
| 1 | יחידה ראשית | 1 |
| 2 | ערימת משקולות | 1 |
7. אשר הרכבת היחידה הראשית
התקנת היחידה הראשית הושלמה
התקן כרטיס מחזיר אור

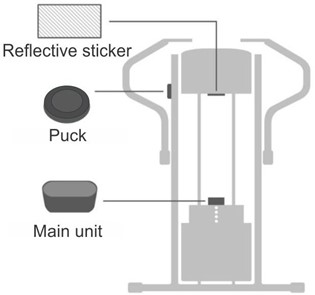

היחידה הראשית מותקנת על לוח העליון של ערימת המשקולות, עם קו ראייה חופשי למדבקה מחזירת אור שמוצמדת למשטח שטוח מעל היחידה הראשית. חובה להצמיד את המדבקה המחזירה אור לאזור מתאים בתוך המכונה עם קו ראייה חופשי ליחידה הראשית. החיישן האופטי ינוע יחד עם ערימת המשקולות בקו ישר מול המדבקה המחזירה אור. חייב להיות שדה ראייה חופשי, בערך +/- 10 מעלות מהחיישן מול המדבקה המחזירה אור. המרחק המקסימלי בין היחידה הראשית במצב הנמוך ביותר שלה לבין הכרטיס המחזיר אור בחלק העליון הוא 160 ס"מ/63 אינץ'. יש להשתמש במדבקה המחזירה אור שסופקה עם היחידה הראשית; אין להשתמש בכרטיס מחזיר אור אחר.

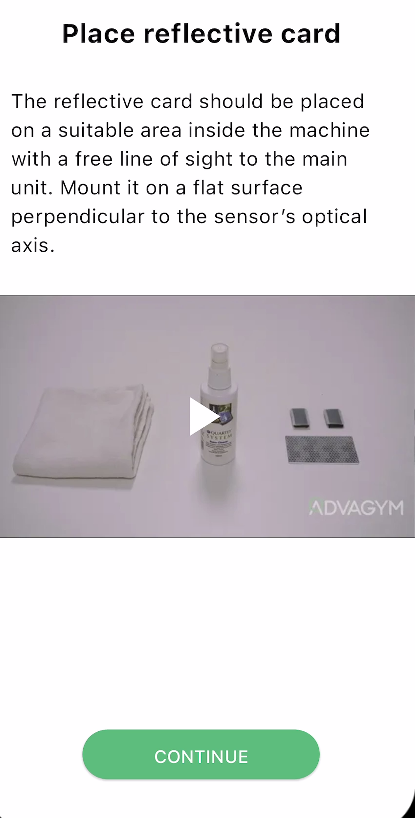

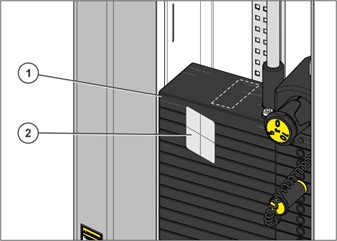

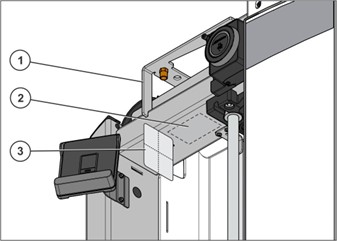

1. נקה את החלק התחתון של צינור הצלב של המגדל עם מגבון אלכוהול. וודא להמתין כמה דקות עד שהאלכוהול איזופרופיל יתייבש לחלוטין. המדבקה המחזירה אור חייבת להיות מותקנת על משטח שטוח בניצב לציר האופטי של החיישן כפי שמוצג. יש לנקות את המשטח עם אלכוהול איזופרופיל (נקרא גם איזופרופיל, איזופרופנול או 2-פרופנול) בריכוז של יותר מ-95% ובמטלית רכה מראש.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | אזור לניקוי | 1 |
| 3 | מגבון אלכוהול | 1 |

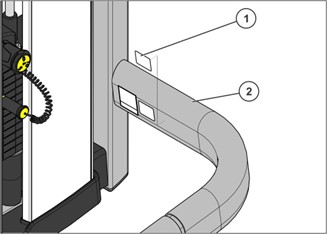

2. הסר את הכיסוי המגן והדבק את המחזיר אור לחלק התחתון של צינור הצלב של המגדל.

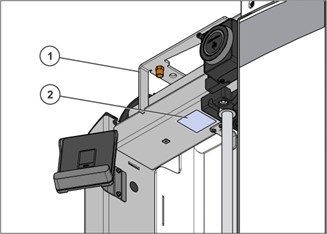

| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מחזיר אור | 1 |
השתמש באפליקציית LF Assist
3. אשר ניקוי של לוח המשקולות העליון והמגדל שבו הצבת את הכרטיס המחזיר אור
4. אשר מיקום הכרטיס המחזיר אור

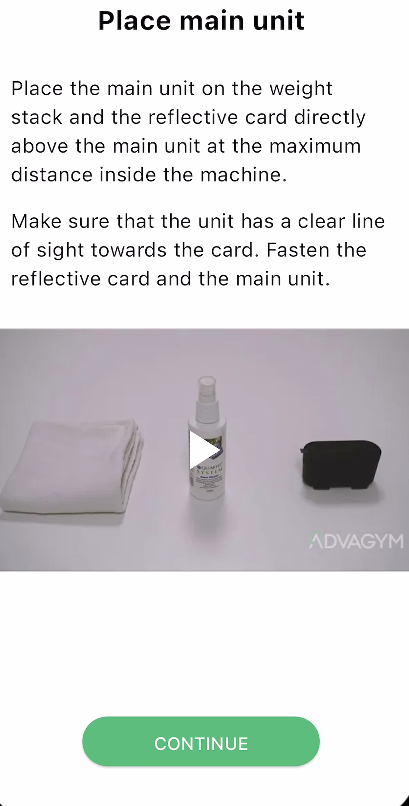

5. אשר מיקום היחידה הראשית

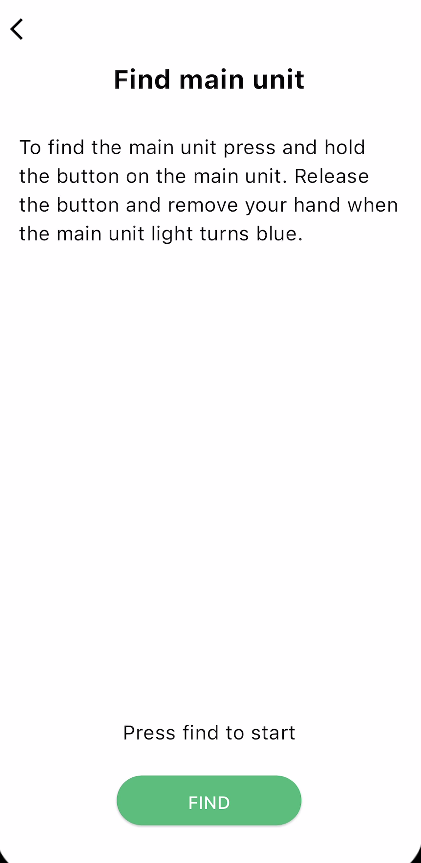

6. עקוב אחר ההוראות באפליקציה כדי להכניס את היחידה הראשית למצב התאמה. לחץ על מצא
7. האפליקציה כעת מחפשת את היחידה הראשית ומודדת את האותות שלה.
8. ודא שהמרחק בין היחידה הראשית לבין הכרטיס המחזיר אור הוא בערך כפי שמצוין באפליקציה.

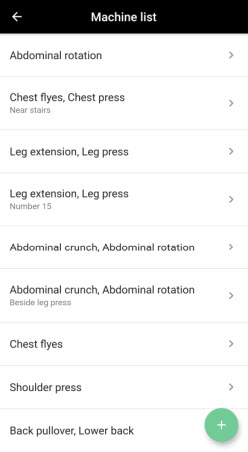

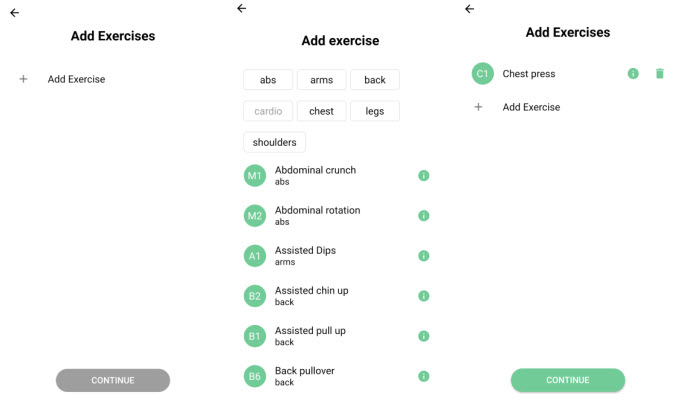

9. לחץ הוסף תרגילים כדי להוסיף תרגיל או העתק תרגילים כדי להעתיק תרגיל קיים מאתר חדר הכושר. בחר את תרגיל המכונה עבור המכונה הנוכחית על ידי לחיצה על שם. (לחץ על כפתור המידע כדי לצפות בסרטון הדרכה של התרגיל)
10. חזור על שלב 9 כדי להוסיף עוד תרגילי מכונה על המכונה כמו פרפר חזה/דלת אחורית, קירוב ירך/הרחקת ירך, דחיפה/משיכה או לחץ על סיום כדי להמשיך.
11. בחר את המשקולות הראשיות על ידי לחיצה על ערימת המשקולות העליונה.

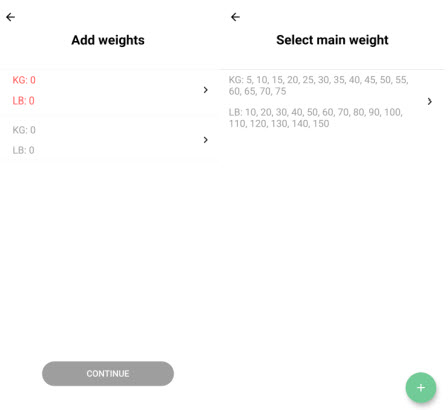

בחר את ערימת המשקולות הראשית מתוך רשימת ערימות המשקולות או צור חדשה על ידי לחיצה
על כפתור “+”. (אם זו המכונה הראשונה שמותקנת באתר חדר הכושר, הרשימה תהיה ריקה)
אם ערימת המשקולות הראשית של המכונה אינה קיימת ברשימה, צור חדשה על פי השלבים הבאים:

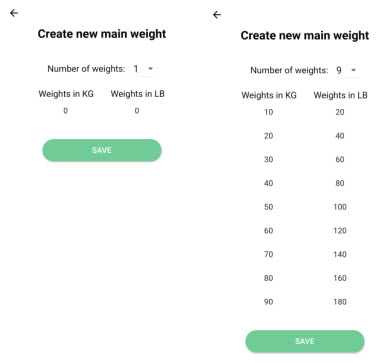

הזן את מספר המשקולות בערימת המשקולות.
הוסף את הערך הראשון והשני של ערימת המשקולות.
פתרון “הוספה חכמה” ממלא את שאר הרשימה עם ערכים של אותו הפרש משקל כמו זוג המשקולות האחרון. אשר שהערכים נכונים. אם לא, תקן את הערכים ידנית בהתאם לערימת המשקולות מלמעלה למטה. לחץ שמור.
אם למכשיר יש "משקל נוסף":
בחרו את המשקל הנוסף על ידי לחיצה על ערימת המשקל התחתונה.
בחרו את ערימת המשקל הנוסף מתוך רשימת ערימות המשקל או צרו ערימה חדשה על ידי לחיצה על כפתור ה-"+". (אם זהו המכשיר הראשון שמותקן באתר, הרשימה תהיה ריקה)
אם ערימת המשקל הנוסף של המכשיר אינה קיימת ברשימה, צרו ערימה חדשה לפי
השלבים הבאים:
הכניסו את מספר הערימות בערימת המשקל.
הוסיפו את הערך הראשון והשני של ערימת המשקל.
פתרון "הוספה חכמה" ממלא את שאר הרשימה בערכים, באותו אופן כמו לערימת היחידה הראשית. אשרו שכל הערכים נכונים. דרך מהירה לבדוק זאת היא לבדוק אם המספר התחתון/הכבד ביותר בערימה תואם את המספר התחתון באפליקציה. אם לא, תקנו את הערכים ידנית לפי ערימת המשקל מלמעלה למטה. לחצו על שמירה.

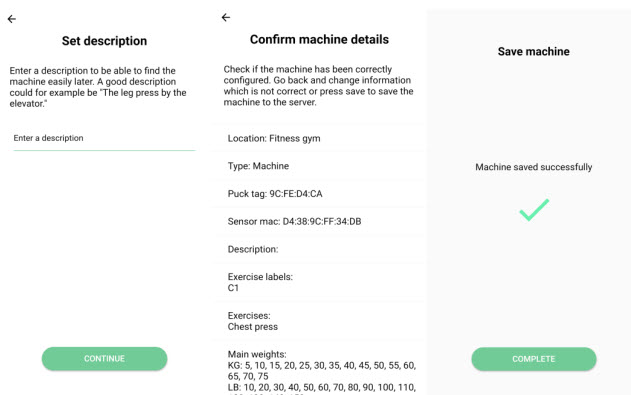

התקנת פק
מיקומי פק Axiom
| דגם Axiom | תיאור | מיקום פק: ירוק |
| OP-AB | בטן | שמאל |
| OP-ABBA | בטן/הארכת גב | שמאל |
| OP-BC | כפיפת זרוע | שמאל |
| OP-BT | כפיפת זרוע/הארכת זרוע | שמאל |
| OP-CP | לחיצת חזה | שמאל |
| OP-FLY | פרפר | ימין |
| OP-HAA | חטיפת ירך-אדוקטור | שמאל |
| OP-LC | כפיפת רגל | שמאל |
| OP-LCE | כפיפת רגל/הארכה | שמאל |
| OP-LE | הארכת רגל | שמאל |
| OP-LP | לחיצת רגל | שמאל |
| OP-LR | משיכה/חתירה | ימין |
| OP-MP | לחיצה רב-תכליתית | שמאל |
| OP-PD | משיכה | ימין |
| OP-RW | חתירה | ימין |
| SS-SLCE | כפיפת רגל/הארכה בישיבה | שמאל |
| OP-SP | לחיצת כתף | שמאל |
| OP-TE | הארכת זרוע | שמאל |
התקנת פק על המכשיר

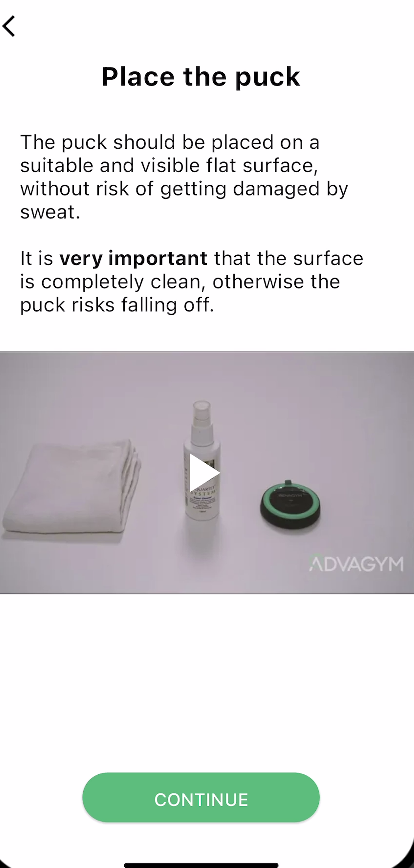

1. נקו את המיקום עם מגבון אלכוהול. וודאו להמתין כמה דקות עד שהאלכוהול יתייבש לחלוטין. הסירו את הכיסוי המגן מהפק, ואז בזהירות מרכזו והדביקו את הפק למכשיר.
2. הסירו את הבידוד כדי להפעיל את הפק
כדי להפעיל את הסוללה, הסירו בעדינות את לשונית הבידוד, המסומנת כאן בצהוב. הסרה אגרסיבית של לשונית הבידוד יכולה לגרום לניתוק הסוללה. האור של הפק אמור להידלק בצבע כחול ואז להיכבות. אם יש צורך לפתוח את הפק, עקבו אחר ההוראות המפורטות להלן.
הערה: כדי לגשת לסוללה (CR2450) במקרה שיש צורך להחליפה, הסירו את הסוללה הישנה.
כדי להתקין את הסוללה החדשה, החליקו את הסוללה לתוך החריץ כשהצד החיובי פונה למעלה.

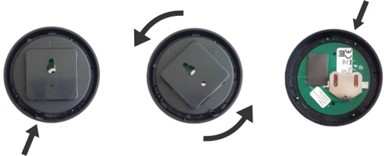

כדי לסגור את הפק, מצאו את החץ על החלק האחורי. החץ צריך להצביע על לשונית הנעילה. סובבו את החלק האחורי ימינה עד שתשמעו קליק.
השתמשו באפליקציית LF Assist

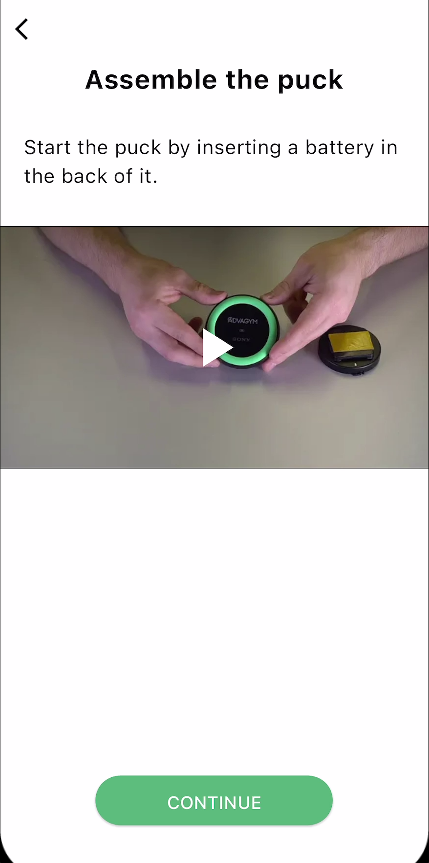

3. אשרו שהסוללה פעילה
4. אשרו את מיקום הפק

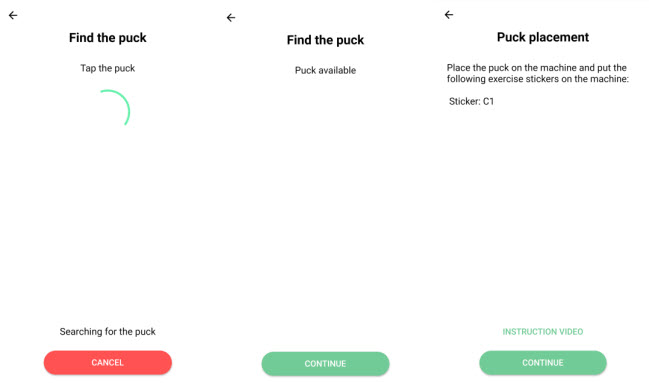

5. זיהוי הפק על ידי ביצוע ההוראות באפליקציה.

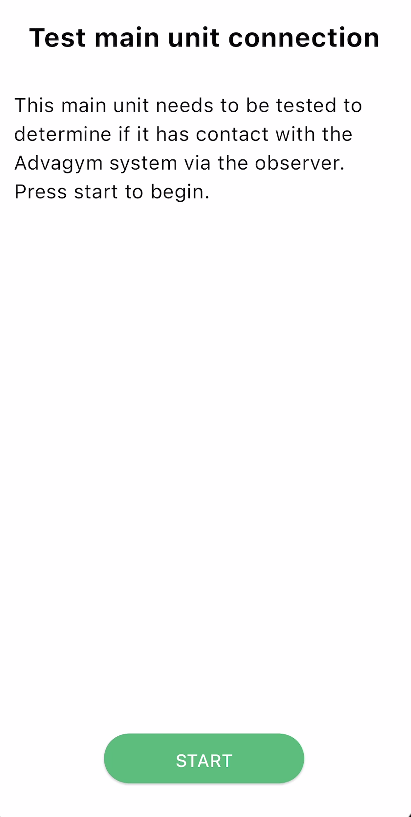

6. כדי להתחיל את הבדיקה, לחצו ושחררו את הכפתור ביחידה הראשית עד שהנורית הופכת לכחולה. זה יכול לקחת עד 3 דקות. אם הצלחתם, זה אומר שהיחידה הראשית יכולה לתקשר עם הצופה.
- אם לא הצלחתם, תיכשלו בבדיקה עוד 3 פעמים. אם אינכם מצליחים להתקין את היחידה הראשית, צרו קשר עם שירות הלקוחות. ראו את המאמר הבא למידע על פרטי יצירת קשר עם שירות הלקוחות של Life Fitness
- אם היחידה רחוקה מדי מהצופה, זה יכול להיות בעיית מרחק. הערה: ייתכן שיהיה צורך בצופה נוסף אם הכיסוי גדול מ-328 רגל רבוע.
הרכבת מחדש של Axiom
1. הכנס והחלף בזהירות את כיסויי החזית, אם קיימים.
| פריט | תיאור | כמות |
| 1 | כיסוי חזית | 2 |
2. חבר את כיסוי החזית עם ברגי M6 X 50mm HCS והדק ל-10-13 in-lbs (1.1-1.5 Nm).
| פריט | תיאור | כמות |
| 1 | בורג M6 X 50mm HCS | 4 |
| 2 | כיסוי חזית | 1 |
3. חבר את כיסויי הצינור עם ברגי 8 X 3/4 PHL PAN למגדל והדק ל-10-13 in-lbs (1.1-1.5 Nm).
| פריט | תיאור | כמות |
| 1 | בורג 8 X 3/4 PHL PAN | 2 |
| 2 | כיסוי צינור | 2 |
| 3 | מגדל | 1 |
4. החלף את מגש הכיסוי העליון למגדל.
| פריט | תיאור | כמות |
| 1 | מגדל | 1 |
| 2 | מגש כיסוי עליון | 1 |
5. אתר את תווית המספר הסידורי הקיימת על מסגרת היחידה הראשית. נקה את האזור והדבק את תווית המספר הסידורי למסגרת הראשית של היחידה עליה היא מותקנת.
| פריט | תיאור | כמות |
| 1 | תווית מספר סידורי | 1 |
| 2 | מסגרת ראשית | 1 |
ראה את המאמר הבא מערכת Life Fitness Connect כיצד למחוק, לערוך ולהחליף מכשיר על איך למחוק, לערוך או להחליף מכשיר (יחידה ראשית או פק).
ראה את המאמר הבא להוראות התקנה נוספות ערכת מערכת Life Fitness Connect להתקנת מכשירי כוח.
