ראו את המאמר הבא הוראות התקנה למחזיק מכשיר, יחידה ראשית, כרטיס מחזיר אור ודיסק מערכת Life Fitness Connect עבור מוצרי Hammer Strength נוספים להתקנת מחזיק המכשיר על מוצרים נוספים של Hammer Strength.
תוכן עניינים
הרכבת מחזיק מכשיר Hammer Strength HS-HG

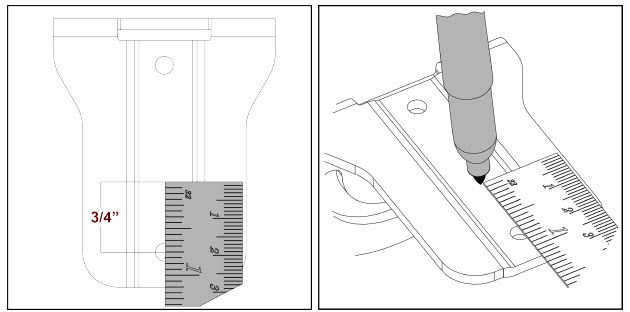

1. כאשר החלק הכפוף של תושבת הטלפון פונה כלפי מטה, מדדו ¾" ממרכז החור התחתון של התושבת וסמנו עם טוש שחור כפי שמוצג.

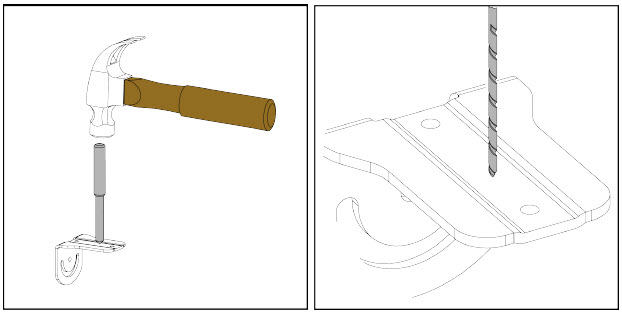

2. השתמשו באגרוף מרכזי ופטיש כדי ליצור שקע קטן באזור המסומן, לאחר מכן השתמשו במקדח בגודל 1/8" וקדחו חור דרך התושבת. הניחו את התושבת בצד לאחר סיום הפעולה.
התקנת מחזיק מכשיר Hammer Strength HS-HG
1. אם המשקולות הנוספות נמצאות במצב נמוך, החזירו אותן למצב המקורי שלהן על ידי משיכה החוצה של כפתורי השחרור.

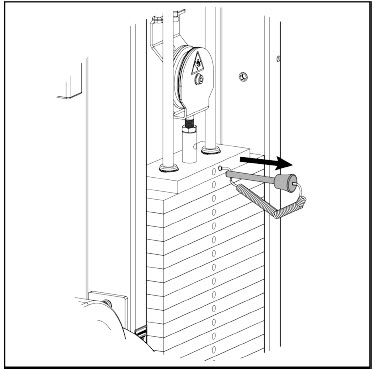

2. הסירו את פין הבורר מערימת המשקולות.

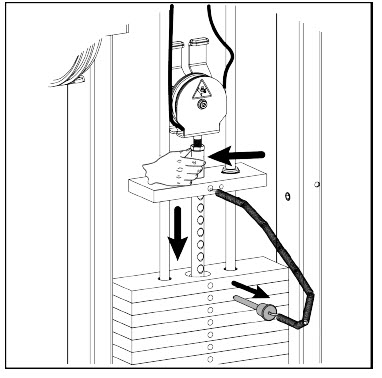

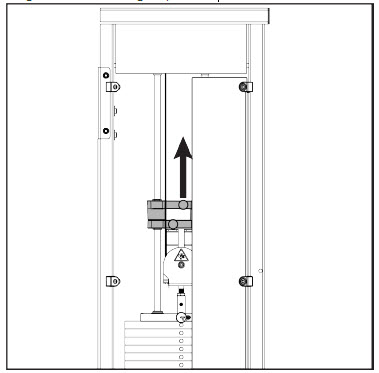

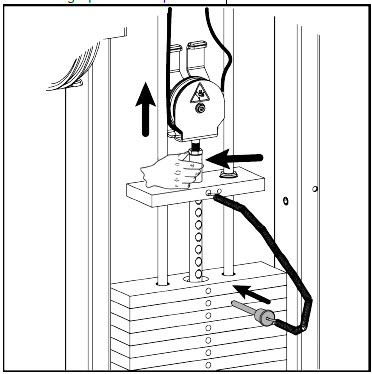

3. אחזו בזהירות במוט הבורר מתחת לגלגלת והרימו כלפי מעלה כדי ליצור רפיון בכבל והחזירו את פין הבורר חזרה לערימת המשקולות כפי שמוצג.

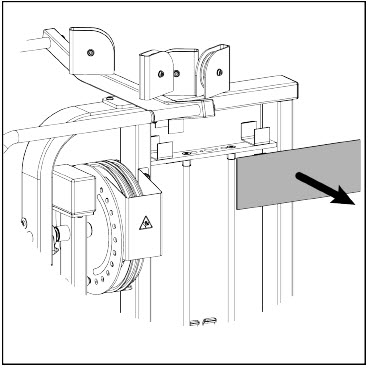

4. הסירו את השלט בצד ימין (שלט הפונה לצד פין הבורר)

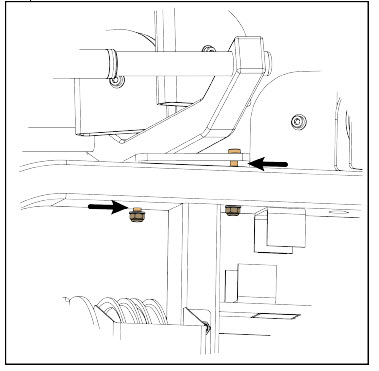

5. השתמשו במפתח ברגים בגודל 17 מ"מ ובמקדח משושה בגודל 7 מ"מ כדי לשחרר, אך לא להסיר, את הברגים הקדמיים והאחוריים שמחזיקים את לוח ריתוך הכידון.

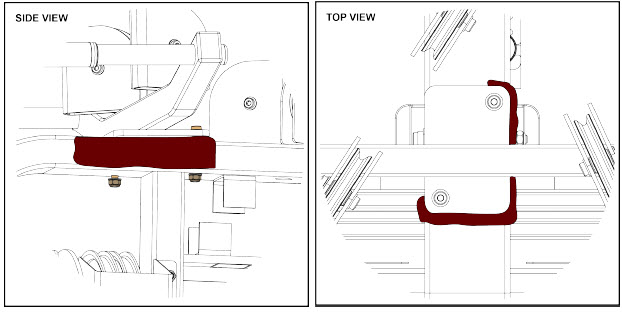

6. הכניסו סמרטוט בין לוח ריתוך הכידון למסגרת כדי להגן על הציפוי כפי שמוצג.

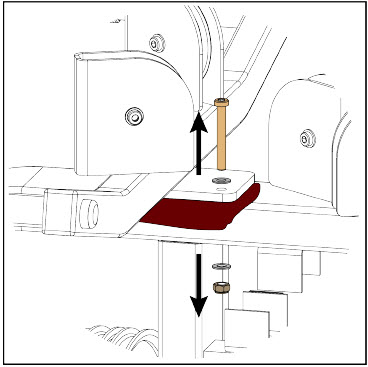

7. הסירו את הבורג האחורי (בורג בין ארבעת הגלגלות).

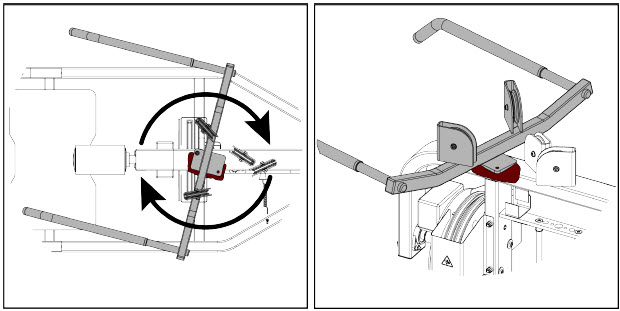

8. סובבו בזהירות את ריתוך הכידון ימינה כפי שמוצג.

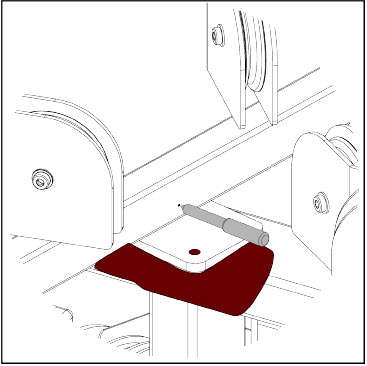

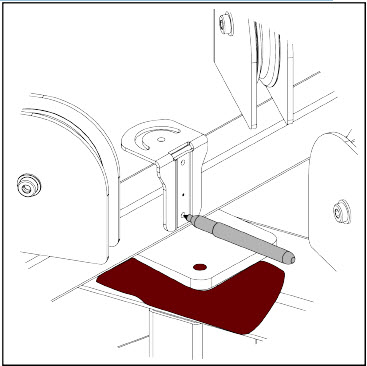

9. קחו את מחזיק המכשיר מתוך הרכבת מחזיק המכשיר ועם הקצה הכפוף פונה החוצה, מרכזו אותו על לוח ההרכבה של הכידון וממש מעל הריתוך, ואז סמנו את החור התחתון על הקורה.
10. השתמשו באגרוף מרכזי ופטיש כדי ליצור שקע על קורת הכידון באזור המסומן.

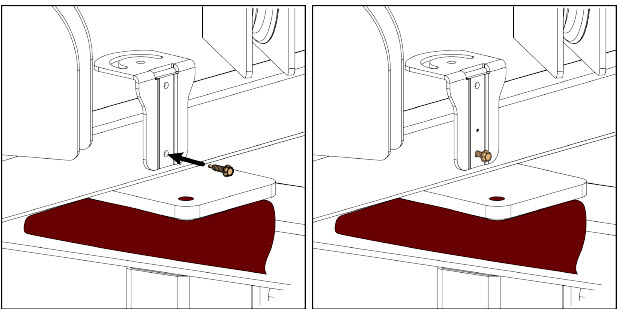

11. אזהרה: השתמשו במקדחה חשמלית, לא במברגת אימפקט.
החזירו את תושבת הטלפון למקומה, ואז השתמשו בשקע ¼" כדי להכניס באופן רופף את הבורג הראשון #8-18 x3/4" לתוך החור התחתון.

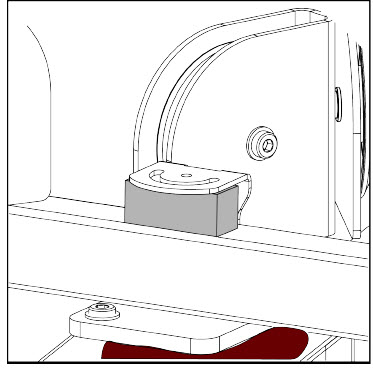

12. הניחו מרווח (לדוגמה, בלוק עץ) בגודל של כ-2.5" x 1" מתחת לקצה הכפוף של תושבת הטלפון כפי שמוצג כדי לשמור על התושבת ישרה.

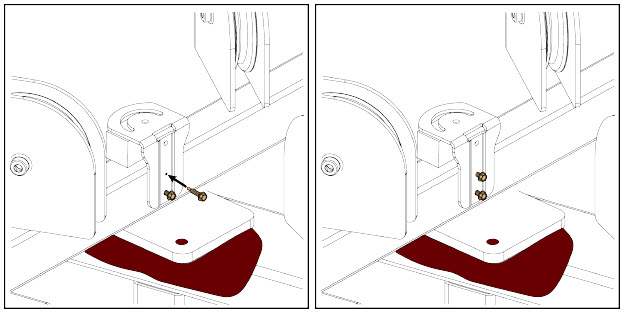

13. אזהרה: השתמשו במקדחה חשמלית, לא במברגת אימפקט.
השתמשו בשקע ¼" כדי להכניס באופן רופף את הבורג השני #8-18 x3/4" לתוך החור השני.

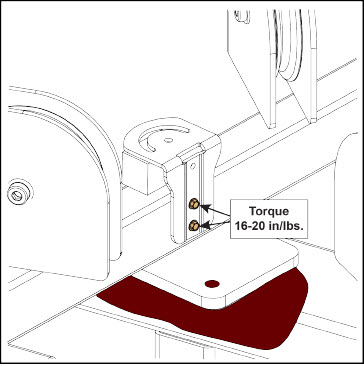

14. תשומת לב: הדקו את הברגים למומנט של 16-20 אינץ'/ליברות.
הדקו את שני הברגים והדקו למומנט של 16-20 אינץ'/ליברות.
הערה: השתמשו בשואב אבק ידני כדי לנקות ולהסיר כל פסולת מתכת.

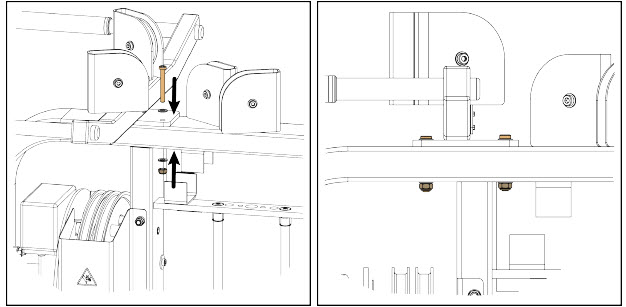

15. סובבו בזהירות חזרה את ריתוך הכידון, הסירו את סמרטוטי העבודה והכניסו את הבורג עם האום שהוסר בשלב 8, ואז השתמשו בביט הקס 7 מ"מ ובמפתח 17 מ"מ כדי להדק את הברגים הקדמיים והאחוריים.

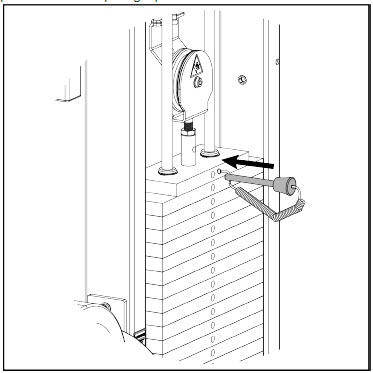

16. אחזו במוט הבורר והסירו את פין הבורר מערימת המשקולות, ואז הורידו באיטיות את הלוח העליון על הערימה והחזירו את פין הבורר.
17. התקנת מחזיק המכשיר הושלמה
ראו את המאמר הבא הוראות התקנה של מחזיק מכשיר, יחידה ראשית, כרטיס מחזיר אור ופאק של מערכת Life Fitness Connect Kit Hammer Strength להתקנת היחידה הראשית, כרטיס מחזיר אור ופאק הנותרים.
